Камеры КСО-292
Камеры сборные одностороннего обслуживания серии КСО-292 на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств с изолированной или заземленной через дугогасящий реактор нейтралью.

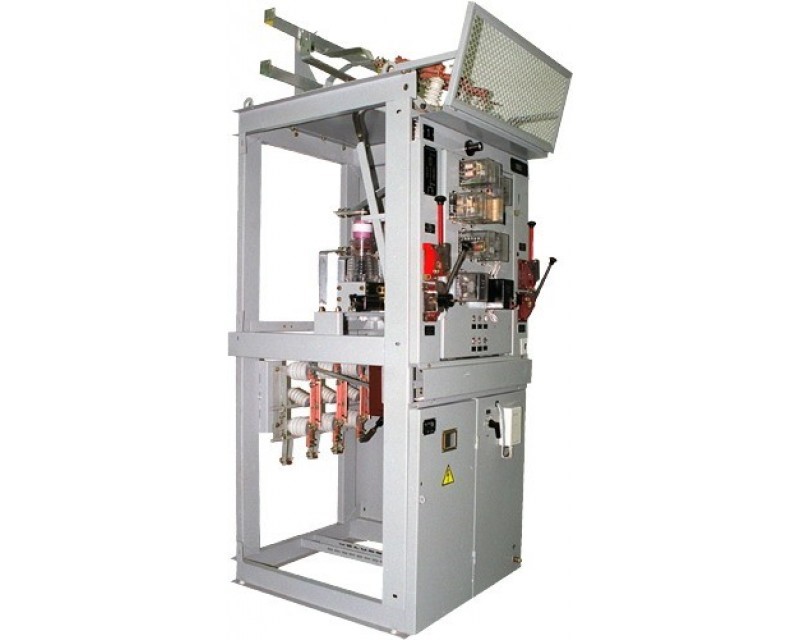

Камера КСО-292 представляет собой металлоконструкцию, сваренную из гнутых профилей. Детали и элементы металлоконструкции изготовляются из листовой холоднокатаной стали на высокоточном оборудовании с ЧПУ методом холодной штамповки.
Внутри камеры размещена аппаратура главных цепей (высоковольтный выключатель, разъединители, трансформаторы тока, и т. д.), предусмотрена возможность концевой разделки высоковольтных кабелей и их подключения в соответствии со схемой главных цепей камеры.
Доступ в камеру КСО-292 обеспечивают две двери.
Верхняя дверь закрывает доступ к высоковольтному вакуумному выключателю.
Так же на верхней двери камеры КСО-292 смонтирована вторичная аппаратура (аппараты управления, защиты, сигнализации, микропроцессорные блоки релейной защиты, приборы контроля и учета электроэнергии и т.п.), для повышения надежности работы релейная защита выполняется на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках, по заказу возможно изготовление на электромеханических реле.
Между дверью со вторичной аппаратурой и высоковольтным выключателем устанавливается съемный защитный экран, предотвращающий доступ в зону высокого напряжения.
Нижняя дверь закрывает отсек линейного разъединителя и кабельных присоединений. В двери выполнено прямоугольное отверстие для контроля положения ножей линейного разъединителя и состояния аппаратов и контактных соединений нижней части камеры без снятия напряжения. Отверстие по требованию заказчика может закрываться органическим стеклом. Обе двери закрываются замками с ключом.
Приводы ручного управления разъединителями установлены на фасадной стороне камеры попарно на левой и правой опорной стойке. Как правило, приводы управления шинным разъединителем в КСО-272 монтируются на левой стойке, при этом привод заземляющих ножей разъединителя располагается над приводом главных ножей, приводы управления линейным разъединителем – на правой стойке, с аналогичным расположением приводов.
Каналом для магистральных шинок цепей питания, управления и сигнализации служит короб, расположенный в средней части камер. В коробе размещен выходной клеммник для выполнения меж камерных соединений вторичных цепей.
Камеры КСО-292 выпускаются в двух основных модификациях:
- без перегородки между выключателем и кабельным отсеком;
- с перегородкой из металлического листа между выключателем и кабельным отсеком.
Камеры КСО-292 имеют ряд преимуществ:
- повышенная надежность в эксплуатации за счет применения современных высоковольтных вакуумных выключателей, имеющих высокий механический и коммутационный ресурс;
- возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках ведущих мировых производителей;
- повышенная эксплуатационная безопасность в КСО-292 за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах.
Камеры КСО-292 с вакуумными выключателями применяются в закрытых распределительных устройствах и электроустановках с частными коммутационными операциями.
Технические характеристики камер КСО-292
| Наименование параметров | Значение параметра |
|---|---|
| Номинальное напряжение (линейное), кВ | 6,0; 10,0 |
| Номинальный ток сборных шин, А | до 1250 |
| Номинальный ток главных цепей камер КСО-292, А | 630 – 12501 |
| Номинальный ток главных цепей камер КСО-292 с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А | 630 |
| Номинальный ток отключения главных коммутационных аппаратов камеры: - вакуумных выключателей, кА; - выключателей нагрузки, кА | 20,0;31,52 10,02 |
| Ток термической стойкости (3 сек), кА | 25,03 |
| Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА | 51,03 |
| Номинальное напряжение вторичных цепей, В - переменного оперативного тока - постоянного оперативного тока | 220 220 |
| Вид изоляции | Воздушная |
| Вид присоединений | Кабельное или шинное |
| Условия обслуживания | Одностороннее |
| Степень защиты оболочек по ГОСТ 14254 | IР30 – при закрытых верхних и нижних дверях камеры со стороны фасада; IР00 – при открытых дверях камеры и с задней стороны. |
Структура условного обозначения камер КСО-292
Общее обозначение КСО-292-Х-Х-Х У3
КСО - Камера сборная одностороннего обслуживания
292 - Серия
Х - П- с перегородкой между высоковольтным и кабельным отсеками
Х - Номер схемы главных цепей
Х - Номинальный ток главных цепей, А
УЗ - Вид климатического исполнения и категория размещения по ГОСТ 15150-69.
Пример обозначения КСО-292-8ЭВ-1000 У3
Камера сборная одностороннего обслуживания серии КСО-292 без перегородки между высоковольтным и кабельным отсеками, выполненная по схеме главных цепей 8ЭВ на номинальный ток 1000 А, вид климатического исполнения и категория размещения У3.
Классификация исполнений камер КСО-272
| Типоисполнения камер | Условное обозначение и токи главных цепей |
|---|---|
| Камеры КСО-292 с высоковольтными выключателями | 1ЭВ – 630 (1000); 2ЭВ – 630 (1000); 5ЭВ – 630 (1000; 12501); 6ЭВ – 630 (1000; 12501); 8ЭВ, 8.1-ЭВ – 630 (1000; 12501) |
| Камеры КСО-292 с выключателями нагрузки | 10ВН – 630; 11ВН – 630 |
| Камеры КСО-292 с силовыми предохранителями | 9 - 630 |
| Камеры КСО-292 с конденсаторами и ограничителями перенапряжений | 14 – 630 |
| Камеры КСО-292 с трансформаторами напряжения, | |
| заземлителями и ограничителями перенапряжений | 13ТН – 630; 25ТН – 630 |
| Камеры КСО-292 с трансформаторами собственных нужд ТСН (силовыми) | 15Т - 630; 16Т - 630 |
| Камеры КСО-292 разъединителя секционного | 24 – 630 (1000); 26 – 630 (1000) |
| Камеры КСО-292 с кабельной сборкой | 22, 23 – 630 (1000;12501) |
| Шинный мост к камерам КСО-292 | ШМ – 630 (1000; 12501); ШМР – 630 (1000) |
Комплектность поставки камер КСО-292
- Камеры КСО-292 с установленной аппаратурой и оборудованием в соответствии с заказом;
- Шинные мосты (если предусмотрено заказом);
- Шкаф питания цепей собственных нужд – шкаф оперативного тока (если оговорен в заказе);
- Демонтированные на период транспортирования элементы;
- Запасные части и принадлежности (ЗИП) по нормам изготовителя;
- Комплект технической эксплуатационной документации – «Пакет технического паспорта».
«Пакет технического паспорта» включает в себя:
- Технический паспорт;
- Техническое описание и руководство по эксплуатации;
- Электрические схемы главных и вспомогательных цепей;
- Техническая эксплуатационная документация на основную комплектующую аппаратуру (инструкции по эксплуатации, паспорта, технические описания) на языке страны-изготовителя;
- Протоколы испытаний;
- Сертификат качества;
- Ведомость ЗИП и демонтированных элементов;
- Ведомость отгружаемого оборудования;
Перечень основных исполнений камер КСО-292, доступных для заказа

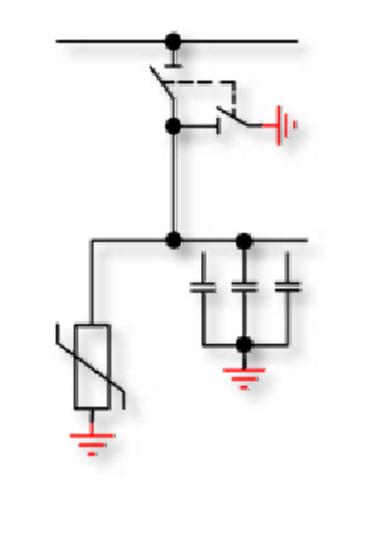

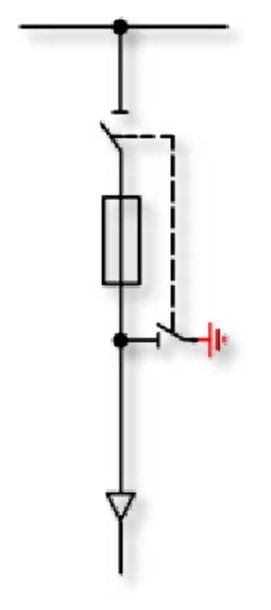

| КСО-292-1ЭВ | КСО-292-2ЭВ | КСО-292-5ЭВ | КСО-292-6ЭВ | КСО-292-8ЭВ | КСО-292-8.1ЭВ |
|---|---|---|---|---|---|
| I ном., А 630, 1000 | I ном., А 630, 1000, 1250 | ||||
| Добавить в проект | Добавить в прооект | ||||
| + | + | + | + | + | + |
 |  |  |  |  |  |
| КСО-292-9-630 | КСО-292-10ВН | КСО-292-11ВН | КСО-292-13ТН | КСО-292-25ТН | КСО-292-14-630 |
| I ном., А 630 | I ном., А 630, 1000 | ||||
| Добавить в проект | Добавить в проект | ||||
| + | + | + | + | + | + |
 |  |  |  |  |  |
| КСО-292-15Т | КСО-292-16Т | КСО-292-22 | КСО-292-23 | КСО-292-24 | КСО-292-26 |
| I ном., А 630 | I ном., А 630, 1000, 1250 | I ном., А 630, 1000 | |||
| Добавить в проект | Добавить в проект | Добавить в проект | |||
| + | + | + | + | + | + |
 |  |  |  |  |  |
