Щиты ЩАП
Щит аварийного переключения (ЩАП) обеспечивает автоматическое переключение электропитания с основного источника на резервный при возникновении аварий на основном вводе. Он также защищает отходящие линии от перегрузок и коротких замыканий в трехфазных сетях 380/220В (до 60 Гц) с глухозаземленной нейтралью (тип TN-S). ЩАП подходит для установки в жилых (много- и малоэтажных), общественных, промышленных зданиях, а также в частных домах и коттеджах. Автоматическое переключение на резервный ввод происходит при следующих аварийных ситуациях на основном вводе:
- при однофазном снижении напряжения до (0,6+0,05) ифн;
- при симметричном снижении фазных напряжений до 0,7 ифн;
- при обрыве одной, двух или трех фаз;
- при обратном порядке чередования фаз.
Щит аварийного переключения серии ЩАП изготавливаются в соответствии с требованиями ТУ 3430-001-65664886-2017.

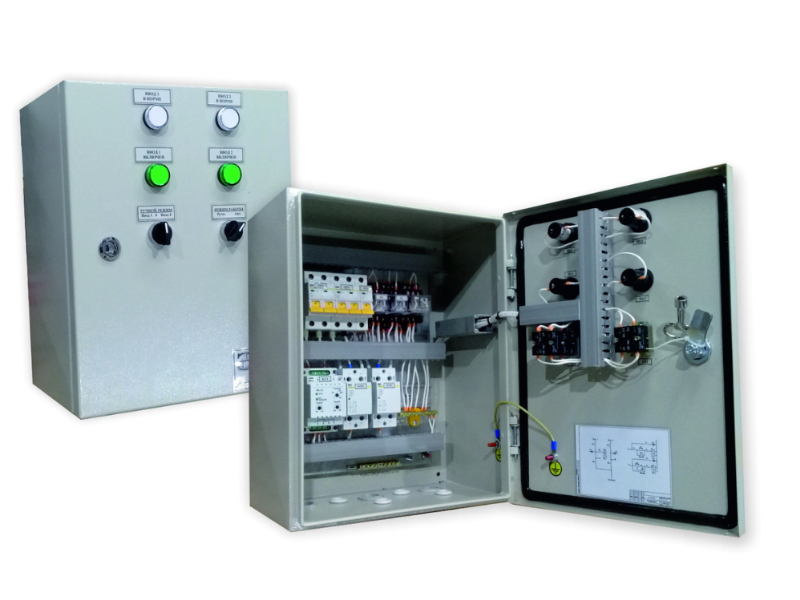

Щиты автоматического переключения на резерв серии ЩАП представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура. Доступ в щит обеспечен со стороны фасада через дверь, на лицевой стороне которой расположена светосигнальная арматура.
Структура условного обозначения ЩАП
| ЩАП – ХХ XXХХ | Щит аварийного переключения |
| ЩАП – ХХ XXХХ | 12 — однофазный, номинальный ток 10/16А; 23 — трехфазный, номинальный ток 25А; 33 — трехфазный, номинальный ток 40А; 43 — трехфазный, номинальный ток 63А; 53 — трехфазный, номинальный ток 100А; 63 — трехфазный, номинальный ток 160А; 73 — трехфазный, номинальный ток 250А; |
| ЩАП – ХХ XXХХ | Климатическое исполнение и категория размещения по ГОСТ 15050-69: УХЛ3; УХЛ4 |
Основные технические характеристики щитов ЩАП
| Количество фаз | однофазный | трехфазный |
|---|---|---|
| Номинальный рабочий ток In, А | 10, 16, 25, 40А | 25, 40, 63, 100, 160, 250А |
| Номинальное рабочее напряжение Ue, В | 220В/50Гц | 380В/50Гц |
| Номинальное напряжение управляющей цепи Uc, В | 220В/50Гц | |
| Номинальный условный ток короткого замыкания Icc | 4,5 - 6кА | до 25кА |
| Вид системы заземления | TN-S | |
| Степень защиты | IP31, IP54 | |
| Климатическое исполнение и категория размещения | УХЛ3, УХЛ4 | |
Схема электрическая щита ЩАП
Комплект поставки щитов ЩАП
- изделие в комплектации, согласно заказа;
- ключ на каждый тип замка по - 1 шт;
- паспорт и руководство по эксплуатации - 1шт;
- сертификат соответствия (копия) – 1шт.
По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
Перечень щитов ЩАП, доступных для заказа:
| Наименование ЩАП | Количество фаз | Номинальный рабочий ток In, А | Номинальное рабочее напряжение Ue,В | Степень защиты |
| ЩАП-12 УХЛ4 | 1 | 10 | 220В/50Гц | IP31 |
| ЩАП-12 УХЛ4 | 1 | 16 | 220В/50Гц | IP31 |
| ЩАП-12 УХЛ3 | 1 | 10 | 220В/50Гц | IP54 |
| ЩАП-12 УХЛ3 | 1 | 16 | 220В/50Гц | IP54 |
| ЩАП-23 УХЛ4 | 3 | 25 | 380В/50Гц | IP31 |
| ЩАП-23 УХЛ3 | 3 | 25 | 380В/50Гц | IP54 |
| ЩАП-33 УХЛ4 | 3 | 40 | 380В/50Гц | IP31 |
| ЩАП-33 УХЛ3 | 3 | 40 | 380В/50Гц | IP54 |
| ЩАП-43 УХЛ4 | 3 | 63 | 380В/50Гц | IP31 |
| ЩАП-43 УХЛ3 | 3 | 63 | 380В/50Гц | IP54 |
| ЩАП-53 УХЛ4 | 3 | 100 | 380В/50Гц | IP31 |
| ЩАП-53 УХЛ3 | 3 | 100 | 380В/50Гц | IP54 |
| ЩАП-63 УХЛ4 | 3 | 160 | 380В/50Гц | IP31 |
| ЩАП-63 УХЛ3 | 3 | 160 | 380В/50Гц | IP54 |
| ЩАП-73 УХЛ4 | 3 | 250 | 380В/50Гц | IP31 |
| ЩАП-73 УХЛ3 | 3 | 250 | 380В/50Гц | IP54 |
