Конденсаторные модули МК
Конденсаторный модуль МК — это компактный блок на монтажной раме, состоящий из косинусных конденсаторов, контакторов, коммутационных шин, часто дросселей, который может использоваться в качестве:
- отдельного готового модуля комплектной конденсаторной установки коррекции коэффициента мощности при сборке на производстве, что дает возможность ускорить процесс, а в случае комплектации прошедшими все испытания модулями выйти на уровень частично испытанной КРМ в виде низковольтного комплектного устройства (НКУ) по 51321.1-2007;
- дополнительной ступени шкафной УКРМ при наращивании мощности (или изменении дискретности ступеней) установки непосредственно на объекте;
- нерегулируемой или автоматической, при подключении к контроллеру открытой или без корпусной конденсаторной установки при интеграции в шкафы ГРЩ, ТП или КТП, благодаря чему снижаются затраты и ускоряется процесс интеграции средства повышения коэффициента мощности;
- отдельного блока АФКУ, работающего непосредственно на компенсацию реактивной мощности нагрузки на фундаментальной частоте.
Состав конденсаторного модуля МК:
- Конденсаторы
- Контакторы конденсаторные
- Автоматический выключатель либо рубильник с предохранителями
- Клеммная колодка
- Медная шина 30 х 10 мм
- Внутренние соединительные провода
- Заводской шильдик
Особенности конденсаторных модулей МК:
- готовое, проверенное решение
- надежные конденсаторы
- реактивная мощность модуля до 200 квар
- 1-5 ступеней в модуле
- сборные шины / без сборных шин
- различные типы конденсаторных модулей: обычные контакторные, с тиристорными ключами, с антирезонансными дросселями.
Конденсаторный модуль МК удобен в обслуживании и при необходимости замены аппаратуры его можно без дополнительных усилий выдвинуть и перевести в ремонтное положение.
Модули коррекции коэффициента мощности (конденсаторные модули), в первую очередь, включают в себя предварительно сконструированный и спроектированный модульный блок, который используется для монтажа приборов в блоках коррекции коэффициента мощности, которые могут быть установлены отдельно или в составе основного распределительного щита низкого напряжения.
Модули коррекции коэффициента мощности состоят из предварительно подключенного узла, сконструированного и предназначенного для установки в блоках коррекции коэффициента мощности, которые находятся либо отдельно, либо внутри основного распределительного щита низкого напряжения. Конденсаторные модули могут быть одиночными (с одним контактором) и двойными (с 2 и более контакторами). Мы предлагаем различные типы модулей коррекции коэффициента мощности в зависимости от различных гармонических загрязнений в электрической сети и типов конденсаторных установок.

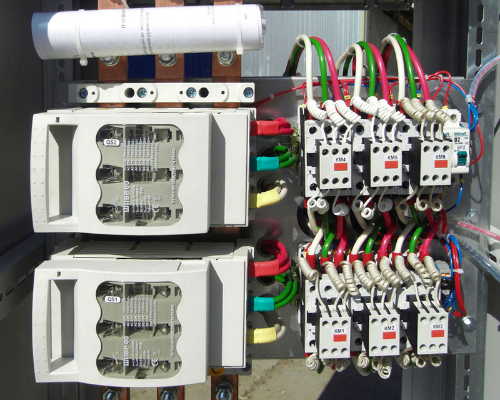

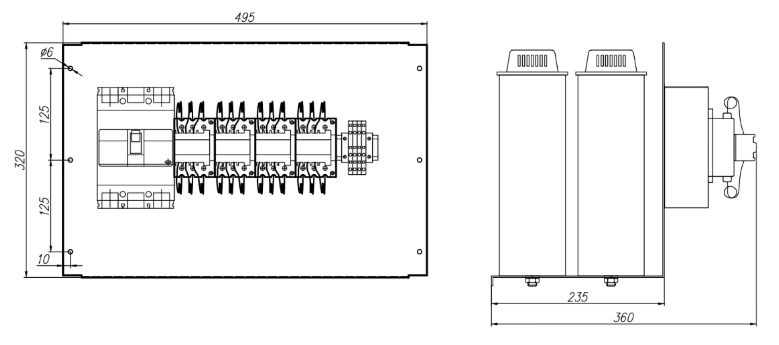

Конденсаторный модуль МК 100 кВар

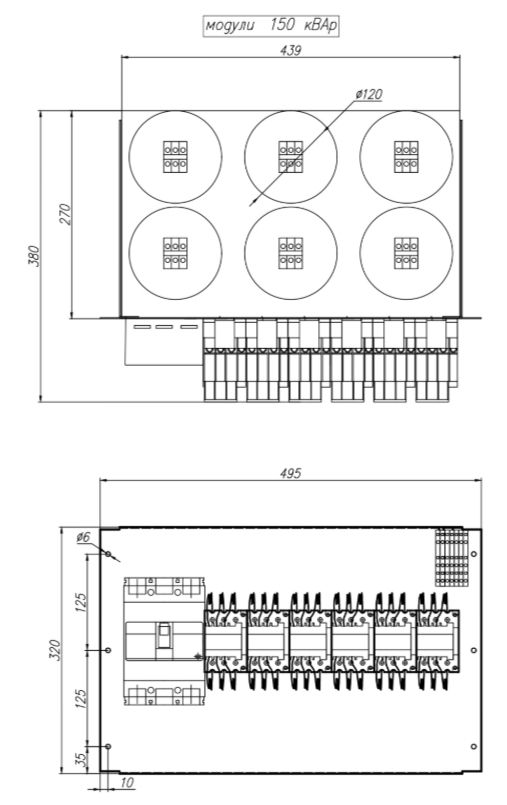

Конденсаторный модуль МК 150 кВар

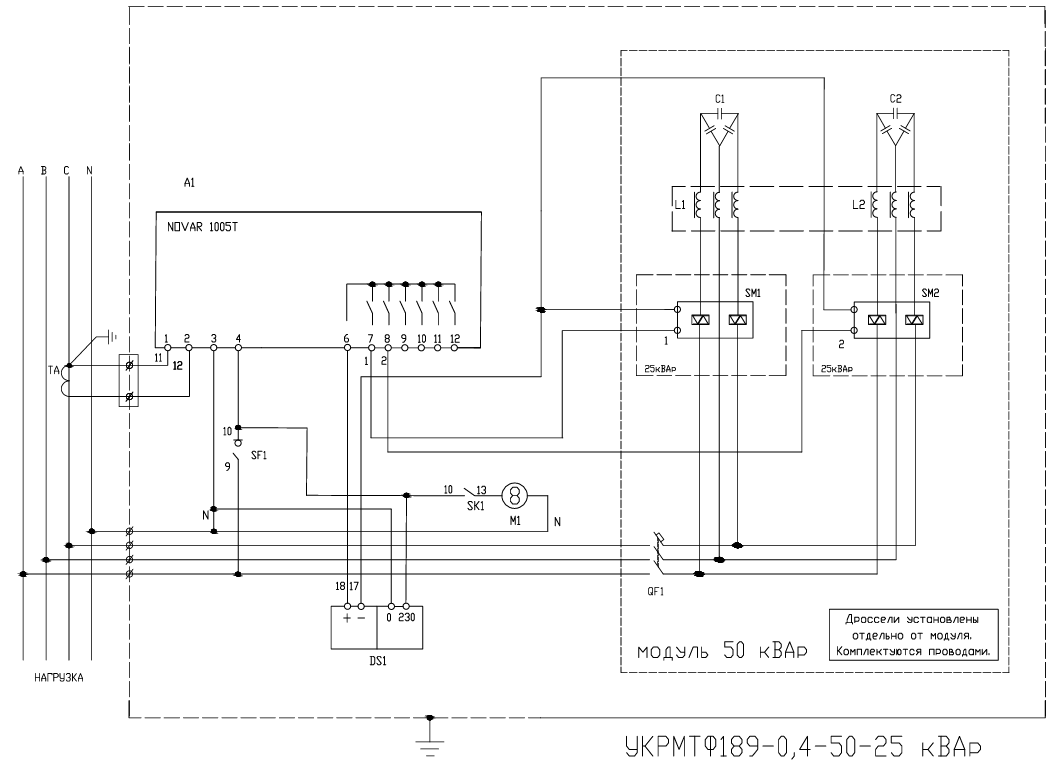

Электрическая схема конденсаторного модуля МК 50 кВар

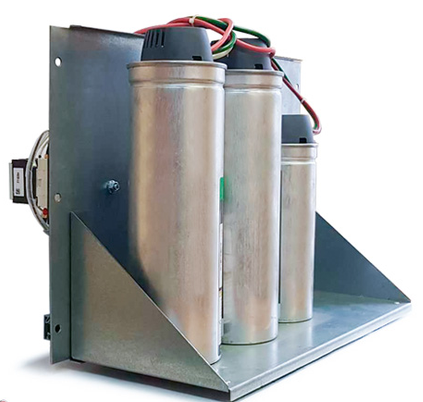

Конденсаторный модуль МК 100 кВар с дросселем фильтрации гармоник
Перечень конденсаторных модулей МК , доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Конденсаторный модуль МК-0,4-10-2,5 У3 | По запросу |
|
| Конденсаторный модуль МК-М-0,4-25-25 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-40-5 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-40-10 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-40-20 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-50-5 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-50-10 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-50-12,5 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-50-25 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-60-5 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-60-10 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-60-20 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-70-10 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-75-12,5 У3 | По запросу |
|
| Конденсаторный модуль МК-М-0,4-75-25 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-80-10 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-80-20 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-90-15 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-100-10 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-100-12,5 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-100-20 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-100-25 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-110-10 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-120-20 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-125-12,5 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-125-25 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-150-25 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-175-12,5 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-175-25 У3 | По запросу |
|
| Конденсаторный модуль МК-0,4-200-25 У3 | По запросу |
|
