Ящики ЯРП
Ящики силовые ЯРП (рубильник ВР32, предохранители ПН2, ППН), IP32, IP54 применяются для нечастых коммутаций - разъединение и переключение силовых, чаще трёхфазных линий и защиты от токов короткого замыкания.
Максимальная величина рабочего напряжения определяется, как правило, параметрами рубильника и может достигать при переменном токе величины 660 вольт, а при постоянном 440 вольт.
Существуют комплектации ЯРП с использованием плавких вставок и без них.

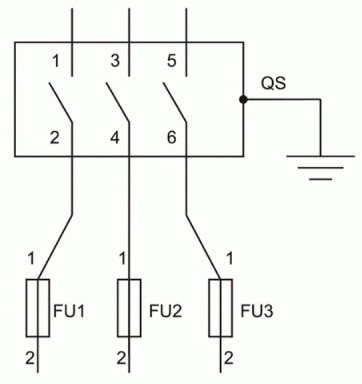

Ящики ЯРП изготавливаются навесного исполнения, комплектуются рубильниками серии ВР32 на одно направление и предохранителями на отходящих линиях ПН2 или ППН.
Могут производиться со степенью защиты IP31 и IP54.
ЯРП представляют собой сварную металлоконструкцию. Внутри корпуса находится монтажная панель, на которой закрепляются все провода и автоматические выключатели.
Используется заземлениетипа TN-S, TN-C-S.
Ввод проводов обычно с задней части крышки с помощью монтажных лап или через изоляционные трубки.
Структура условного обозначения ящика ЯРП
| ЯРП – ХХХ – ХХ – Х УХЛ3 | Буквенное обозначение ящиков |
| ЯРП – ХХХ – ХХ – Х УХЛ3 | Номинальный ток вводного аппарата: |
| ЯРП – ХХХ – ХХ – Х УХЛ3 | Степень защиты по ГОСТ 14254-80: |
| ЯРП – ХХХ – ХХ – Х УХЛ3 | Исполнение вводного аппарата: |
| ЯРП – ХХХ – ХХ – Х УХЛ3 | Климатическое исполнение по ГОСТ 15150-69 |
Основные технические характеристики ящика ЯРП
| Технические характеристики: | |
| Номинальное рабочее напряжение, В | 380/220 |
| Частота переменного тока, Гц | 50 |
| Номинальный длительный ток, А | 100 |
| Номинальный ток предохранителя, А* | 100 |
| Степень защиты,IP | 31; 54 |
| Тип привода | ручной с боковой рукояткой |
| Рабочее положение | вертикальное (допуск ±5°) |
| Частота включения/отключения | не > 3 раз в час |
| Вес брутто/с предохранителями, кг | 6/7 |
Комплект поставки ящиков ЯРП
- изделие в комплектации, согласно заказа;
- ключ на каждый тип замка по - 1 шт;
- паспорт и руководство по эксплуатации - 1шт;
- сертификат соответствия (копия) – 1шт.
