Монтаж и обслуживание систем молниезащиты

Мы выполняем полный комплекс услуг по проектированию, монтажу, комплектации и сервисному обслуживанию систем молниезащиты здания.

Молния – это природный электрический разряд огромной мощности и температуры, возникающий, как правило, во время грозы и направленный на любые выделяющиеся по высоте объекты на поверхности земли.

В результате удара молнии в здания и сооружения в них может возникнуть пожар и значительные повреждения работающего электрического оборудования.

Наиболее опасным является контакт с молнией человека: это всегда приводит к поражению электротоком, зачастую с летальным исходом. Минимизировать опасность разряда призвана специальная система молниезащиты, состоящая из трех основных устройств:

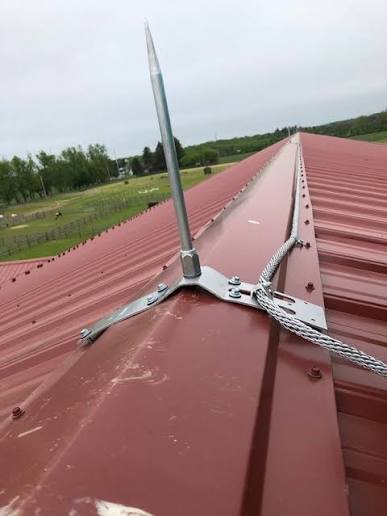

1. Приемник молнии. Существует несколько типов такого приемника. На крышах, кровля которых выполнена из металла, устанавливаются металлические же стержни диаметром не менее 0,8 см и высотой от 2 м. Такой стержень устанавливается на самой высокой точке крыши и обеспечивает прием разряда и его передачу через отвод к заземлению. На деревянных и шиферных крышах устанавливают приемник в виде троса из металла, жестко натянутого по коньку на высоте не менее 50 см над кровлей. Он обычно закрепляется на изолированные опоры. Для кровли из черепицы используется металлическая сетка с диаметром проволоки от 0,6 см. Сетка крепится на всю поверхность крыши со стороной квадрата 6 м.

2. Молниеотвод. Предназначен для передачи тока от приемника к заземлению. Представляет собой металлическую проволоку диаметром не менее 0,6 см, прикрепленную к стене защищаемого здания или сооружения в стороне от окон и дверей с помощью жестко закрепленных к стене скоб. При установке важно не допускать крутых изгибов проводника, а составные его части (если таковые присутствуют) нужно соединять сваркой, как и крепление к приемнику и заземлению. Грамотно выполненный отвод будет гасить разряд силой тока в 200 тысяч ампер и выдержит случайные атмосферные и механические нагрузки. Если на крыше установлено несколько приемников, отводы делаются для каждого из них. При этом расстояние между ними по стене здания не должно быть менее 20 м.

3. Заземляющий контур. Он состоит из нескольких соединенных металлических прутьев, полностью углубленных в землю. Владельцы частных домов могут установить контур самостоятельно. Для этого металлические проводники диаметром до 8 см вбиваются по углам заранее подготовленного рва длиной 3 м и глубиной до 1 м, затем к ним привариваются балки из листового металла и молниеотвод, после чего все сооружение окончательно утапливается в ров и засыпается землей либо бетонируется. Отметим, что самостоятельная установка защиты от молний потребует ее обязательного тестирования. При этом если проверить конструкцию на прочность можно обычным простукиванием мест креплений и соединений, то проверка электрического сопротивления схемы доступна только лицензированным специалистам.

Системы молниезащиты:

• Система внешней молниезащиты

оберегает от прямого попадания разряда. Состоит из молниеприемной мачты, принимающей основной удар, токоотвода и заземления, обеспечивающих отведение разряда в землю. Тип системы может быть пассивным (традиционный громоотвод) или активным (перехватывающим молнию за счет ионизации воздуха вокруг молниеприемника);

Задачи системы внешней молниезащиты:

• перехват молнии посредством молниеприемника
• безопасный отвод тока молнии к земле через токоотводы
• рассеивание заряда в грунте устройством заземления

Активная молниезащита выполнена в виде штыря, по внешнему виду напоминающего обычный штыревой громоотвод. Однако она оснащена активным молниеприемником. Встроенное электронное устройство на конце штыря помогает генерировать высоковольтные импульсы. Во время грозы импульсы распространяются, захватывают молнию и направляют ее в землю. Использование активной молниезащиты позволяет максимально эффективно защитить здания и сооружения от прямого попадания грозового разряда, а также от вторичных воздействий молнии.

Преимуществами активной системы молниезащиты являются:

             — независимость от электропитания

Для активации молниезащиты подключение к источнику электропитания не требуется. Дело в том, что напряженность электрического поля во время грозы поднимается до 10-20 кВ/м. Этого вполне достаточно для приведения в действие встроенного генератора высоковольтных импульсов.
При увеличении напряженности выше критического уровня, система самостоятельно активизируется, получая энергию от внешнего электрического поля.

             — экономичность

Помимо автономности от электропитания, система является более выгодной еще по нескольким параметрам:

• применение активной молниезащиты требует установки меньшего количества устройств, чем при использовании пассивных вариантов в расчете на единицу площади;
• соответственно необходимо меньшее число токоотводов;
• меньше затрат требуется на монтаж устройств молниезащиты.

             — эстетичность

Установка меньшего числа громоотводов позволяет вносить минимальные изменения во внешний облик зданий. Это особенно актуально для архитектурных объектов и зданий индивидуальной застройки, владельцы которых стремятся сохранить дизайн своего дома или коттеджа.

К недостаткам новой системы можно отнести ее высокую стоимость. Однако, если учесть все параметры, итоговая цена может оказаться даже ниже, чем при использовании традиционных громоотводов.

• Система внутренней молниезащиты

оберегает сети и электрооборудование от вторичных явлений. Состоит из устройств защиты от перенапряжений и системы уравнивания потенциалов.

Задачи внутренней молниезащиты:

• уменьшение разности потенциалов, вызванной током молнии
• предотвращение опасного искрения внутри здания

Материал системы молниезащиты

Вся система молниезащиты защиты выполняется из металла. Это может быть чугун – материал наиболее дешевый, однако, несмотря на антикоррозийную защиту, схема будет требовать постоянного обслуживания, а через 10 лет – полной замены.

Медь – металл не только очень дорогой, но и недолговечный. Кроме того, всегда существует опасность его кражи благодаря вполне свободному доступу к системе. Оптимальный вариант материала для защиты от молний – нержавеющая сталь специальных, устойчивых к высокой силе тока марок. Такая сталь тоже довольно дорога, однако составные части конструкции будут надежно работать в течение длительного времени, сравнимого со сроком полезного использования самого здания, и не потребуют периодического ухода.

Сравнительная таблица по материалам

Существует опасность коррозии при соединении различных материалов. При необходимости выполнения соединения из двух несовместимых материалов, можно использовать биметаллические соединители.

Таблица совместимости материалов

Существуют определенные особенности установки систем защиты от молний в зависимости от того, какая крыша поставлена на здание: с наклонной или с плоской кровлей.

Для России существует особый вопрос защиты от молний телевизионных антенн. Системы защиты от молний могут быть и внутренними, но ставятся они, как правило, на промышленных предприятиях с использованием мощных энергопотоков.

Обязательная установка молниезащитных конструкций на все здания и сооружения, возводившиеся в советское время, сегодня отсутствует. Это особенно важно для загородных домов. Не стоит забывать о таком важном вопросе, особенно если дом находится в местности с частыми и сильными грозами.

Проектирование молниезащиты

Для того чтобы заказать проект молниезащиты, вам необходимо обратиться к менеджерам нашей компании по телефону или непосредственно в офис компании. В ходе разработки проекта потребуются исчерпывающие сведения об особенностях объекта, а в некоторых случаях будет необходим выезд специалиста на место для осмотра здания.

Скачать опросный лист на проектирование молниезащиты прикрепляем файл «Опросный лист на проектирование молниезащиты»

При проектировании молниезащиты мы учитываем:

• особенности конструкции объекта и стадию его возведения;
• особенности материала, который будет использоваться для установки молниезащиты с учетом его надежности и долговечности;
• наличие таких конструктивных элементов здания (металлические пожарные лестницы, трубы, парапеты и пр.), которые могут быть использованы в качестве составляющих системы защиты;
• уровень интенсивности грозовой деятельности в регионе;
• расчетное удельное сопротивление грунта. При небольшой величине показателя (ρ < 300 Oм/м) используем вертикальные заземлители размером 2,5-3 метра. При среднем сопротивлении (ρ ≥ 400-700 Oм/м) применяем контуры заземления с лучевым, квадратным или прямоугольным расположением электродов, охватывающие периметр защищаемого объекта. При высоком удельном сопротивлении (ρ ≥ 800 Oм/м) считаем оптимальным применение лучевой системы заземления с размером конструктивных элементов 20-40 метров.

Проект молниезащиты разрабатывается с учетом требований международных стандартов, введенных в действие в России в 2011 году. Все работы ведутся с помощью компьютерных программ, позволяющих вести максимально точные расчеты.

Проектирование осуществляется таким образом, чтобы при минимальных затратах получить максимальную эффективность, эксплуатационную надежность и пожарную безопасность.

Состав проекта молниезащиты и заземления стандартно включает следующие разделы:

Титульный лист. Содержит название и контакты проектной организации, наименование и адрес объекта проектирования, стадия проекта (П или РД), раздел и номер тома, а также подписи проектировщика (главного инженера проекта) и дату.

Содержание проекта. Номер соответствующих листов проекта и их содержание, в примечаниях указывают формат.

Пояснительная записка. Содержит общие данные об объекте проектирования, назначение системы молниезащиты и заземления, технические требования, методики выбора и расчеты отдельных элементов (молниеприемников, токоотводов и заземления), а также рекомендации по проверкам и дальнейшей эксплуатации.

Спецификация оборудования. Позиция и наименование отдельных комплектующих, марка производителя, их количество и единицы измерения.

Ведомость ссылочных и прилагаемых документов. Перечень используемых ГОСТов, нормативов и правил в области молниезащиты и заземления, копии паспортов на устройства проверки, сертификаты на оборудование и лицензии проектировщика.

Чертежи. Планы кровли и фасадов с обозначением зон защиты молниеотводов (в том числе на разных высотных отметках), монтажные схемы молниеприемной части, токоотводов и системы заземления, конструкции отдельных узлов.

Исходные данные для проектирования

Для начала проектировщику необходимо собрать следующую информацию и получить от заказчика нужные чертежи:

• генплан объекта (все сооружения, которые необходимо защищать, а также инфраструктура, технологические линии, наземные и подземные коммуникации, трубопроводы, телекоммуникационные каналы, электро и слаботочка и т.п.) (если необходимо защищать несколько зданий или учитывать соседство других)
• отдельные чертежи (планы) кровли и фасадов здания с перечнем используемых при строительстве материалов, включая наличие и материалы водосточной системы
• прочие необходимые для расчета чертежи в составе строительной и архитектурной части, наличие и габаритные размеры крышных надстроек
• назначение объекта, степень присутствия в нем людей
• климатические условия местности, зона грозовой активности
• характеристики грунта (тип почвы, уровень грунтовых вод)

Этапы проектирования

Предварительный выбор (разработка концепции):

• Определение категории молниезащиты объекта. По регламентирующим документам РД 34.21.122-87 или СО 153-34.21.122-2003 выбираем класс молниезащиты (I, II, III или IV);
• Выбор метода молниезащиты (защитный угол, катящаяся сфера или сетка) и типа контура заземления (очаговое, кольцевое или фундаментное);
• Выбор материала элементов системы. На основе нормативов с учетом эстетических и экономических соображений, а также особенностей монтажа и окружающей среды (самые распространенные – Al, Cu, сталь оцинкованная или нержавеющая);
• Определение мест установки молниеприемников и прокладки токоотводов.

Расчет оборудования:

• Молниеприемное оборудование — расчет зон защиты, выбор молниеприемной системы (стержневые, тросовые молниеприемники или сетка, а также их комбинация), определение их диаметров и длин;
• Токоотводы (расчет количества и диаметра);
• Расчет количества и мест установки кровельных и фасадных держателей;
• Расчет контура заземления.

Монтаж молниезащиты

После разработки проекта осуществляется установка молниезащиты. В зависимости от выбранного типа системы, наши специалисты проводят комплекс мероприятий по монтажу всех частей конструкции.

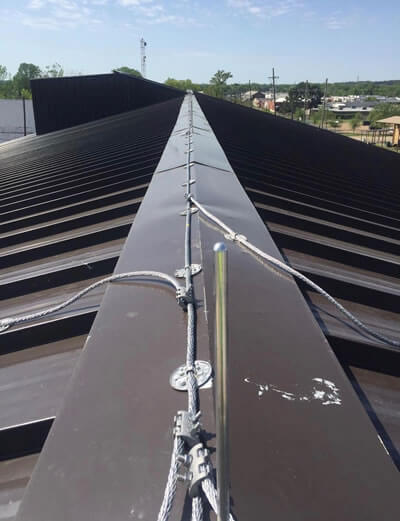

Внешняя громозащита монтируется в несколько этапов, в ходе которых производится установка молниеприемника (сетчатого, стержневого, тросового), токоотвода и заземлителя или заземляющего контура. Кроме того, для защиты электроприборов от перенапряжения внутри дома может быть установлена внутренняя защита – так называемый ограничитель напряжения. Он защищает разводку и все запитанные бытовые приборы (телевизоры, холодильник, компьютер, микроволновка и пр.). В случае скачка напряжения, вызванного ударом молнии, электроприборы будут надежно защищены и не перегорят.

После того, как монтаж молниезащиты будет закончен, наши специалисты проведут замеры сопротивления заземлителя и сопоставят их с расчетными данными проектной документации. В дальнейшем будет необходим периодический замер сопротивления, который также выполняют специалисты нашей компании.

На все установленное оборудование мы даем гарантию сроком на 5 лет. Гарантия на произведенные работы составляет 2 года. В течение этого времени специалисты компании устранят все неполадки, выявленные в системе электрозащиты. По истечении гарантийного срока наша компания выполняет любые работы по техническому обслуживанию оборудования.

Стоимость монтажа (проценты от стоимости комплектующих)
