Антирезонансные дроссели

При выборе системы коррекции коэффициента мощности (конденсаторные установки УКРМФ, КРМФ, АФКУТ, УКМФ)для промышленных сетей, характеризующихся наличием высших гармоник (обычно генерируемых при использовании нелинейных нагрузок, таких как выпрямители, сварочные аппараты, преобразователи частоты, индукционные печи и т.д.), следует обратить особое внимание на то, что могут возникать резонансные эффекты. Чтобы избежать таких опасных явлений, последовательно с косинусными конденсаторами должны быть установлены соответствующие индуктивности (антирезонансные дроссели, реакторы).В результате происходит частичное поглощение критической гармонической составляющей и блокирование сети электропитания, содержащей гармоники.

Параметром, определяющим индуктивность антирезонансного дросселя- реактора для УКРМФ, является степень индуктивности p, где:

p= XL/XC

где XL - индуктивное сопротивление, а XC - емкостная индуктивность. Наличие антирезонансного дросселя - реактора создает другие эффекты, например, напряжение на выводах косинусного конденсатора увеличится до значения:

UC=U/(1 -p)

где:

UC = напряжение в сети конденсатора

U = напряжение в сети

P = степень индуктивности

Реактивная мощность, вырабатываемая комбинацией антирезонансных дросселей- реакторов и косинусных конденсаторов, отличается от мощности, вырабатываемой самими косинусными конденсаторами. При выборе компонентов для использования в промышленном коэффициенте мощности оборудование с блокирующими реакторами, поэтому вы должны знать характеристики электрической сети, в которой будет установлено оборудование, и влияние, которое будет оказывать используемый дроссель на конденсаторы в конденсаторных установках КРМФ. Конденсаторы должны обладать соответствующими характеристиками для надежной работы в системе.

ООО «ПК «Инжэлектро» производит и поставляет антирезонансные дроссели - реакторы ТК1 в соответствии с наиболее частыми условиями использования.

Дроссели антирезонансные трёхфазные (реакторы) ТК1 применяется для предотвращения усиления гармоник в сильно загрязнённых сетях и для защиты косинусных конденсаторов в составе КРМ-0.4 (установки компенсации реактивной мощности) от перегрузок и разрушения. Антрезонансные дроссели ТК1 включаются последовательно с конденсатором УКРМ, образуя последовательный колебательный контур. Частота резонанса антирезонансного дросселя в конденсаторных установках настраивается таким образом, чтобы она была меньше самой меньшей ожидаемой гармоники. Для трёхфазных сетей общепринятой является 5 гармоника (250 Гц).

Приняты следующие частоты настройки антирезонансного дросселя, выраженные относительной расстройкой в %:

• 5,67% (210 Гц);
• 7.0% (189 Гц);
• 14.0% (134 Гц).

Конструкция магнитной системы антирезонансных дросселей типа ТК1 – стержневая с зазором, с магнитопроводом, изготовленным из листов электротехнической стали, 2 немагнитных зазора располагаются на стыке стержня каждой фазы и ярм. Обмотки правовинтовые, материал – алюминий. По требованию заказчика допускается изготовление обмоток из медного провода или шины. В средней обмотке реактора располагается термодатчик KSD-9700 120 градусов, нормально открытый. Выводы термореле обжаты в медные гильзы и заведены на колодку КЗВ.

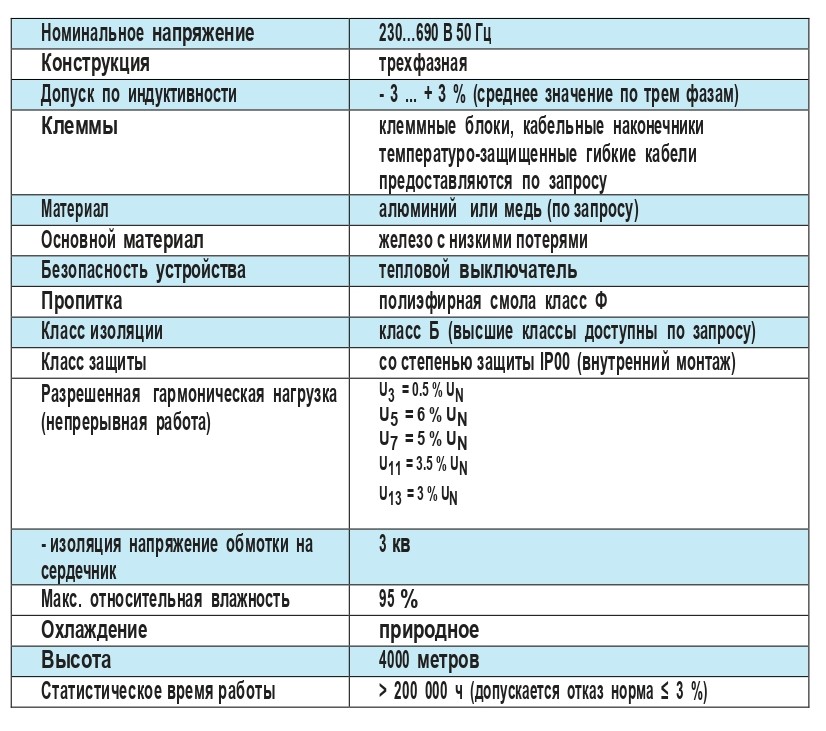

Основные параметры  дросселей ТК1 для применения в  конденсаторных установках  УКРМФ58

Технические характеристики антирезонансных дросселей ТК1 для КРМФ-0.4

Габаритно-посадочные размеры дросселей ТК1 для КРМ

Скачать описание:

1. Характеристики дросселя ТК1-25/400/50/7 25 кВар 189 Гц
2. Характеристики дросселя ТК1-50/400/50/7 50 кВар 189 Гц
3. Характеристики дросселя ТК1-25/400/50/14 25 кВар 134 Гц
4. Характеристики дросселя ТК1-50/400/50/14 50 кВар 134 Гц
5. Схема подключения дросселя в конденсаторной установке

Антирезонансные дроссели для КРМ-0.4 , доступные для заказа:
