Шкафы распределительные ШР-11, ШРС-1

Шкаф распределительный силовой серии ШР-11, ШРС-1 предназначены для установки в электрощитовых помещениях жилых и общественных зданий.

Рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В с глухозаземленной нейтралью трехфазного переменного тока частотой 50Гц, с защитой отходящих линий предохранителями ПН2 и ППН.

Наибольшее число и сечение жил проводов или кабелей, присоединяемых к одному вводному зажиму: для шкафов на номинальный ток 250А – 2х95 мм2, для шкафов на номинальный ток 400А – 2х150 мм2.

Условное обозначение шкафов ШР-11

Пример: ШР-11-73505-54У3

• ШР - шкаф распределительный;
• 11 - условный номер разработки;
• 7 - напольная установка, подвод проводников любой комбинации;
• 3 - высота шкафа 1600 мм;
• 5 - ширина шкафа: 5 - 700мм, 7 - 500мм;
• 05 - номер схемы от 01-23;
• 54 - степень зашиты: IP22, IP31, IP54;
• У3 - климатическая норма: У2, У3, Т2 и УХЛ3;

Конструкция ШР-11, ШРС-1

Устанавливается шкаф ШР-11, ШРС-1 на пол, либо на цоколь, ввод питающих и вывод отходящих проводников сверху или снизу через гермовводы.

Шкаф ШР-11, ШРС-1 представляет собой цельносварной металлический корпус, в котором устанавливаются вводной выключатель (рубильник) и блоки предохранителей. Каждая фаза рубильника соединяется при помощи шины с блоком предохранителей.

При герметичном исполнении IP54 шкафы имеют высоту с учетом цоколя 1800мм, где высота цоколя 200мм. Степень защиты IP54 пыле-влагозащищенного корпуса ШР-11 позволяют достичь:

• наличие специальных резиновых уплотнений между дверцей и лицевой панелью шкафа;
• наличие гермовводов для ввода кабеля;
• специальная конструкция запорных устройств.

В комплект поставки распределительных шкафов ШР-11, ШРС-1 входят:

• шкаф распределительный силовой;
• рукоятка рубильника;
• ключ замка двери;
• рукоятка (или) клещи для смены плавких вставок (по требованию заказчика);
• руководство по эксплуатации (паспорт);

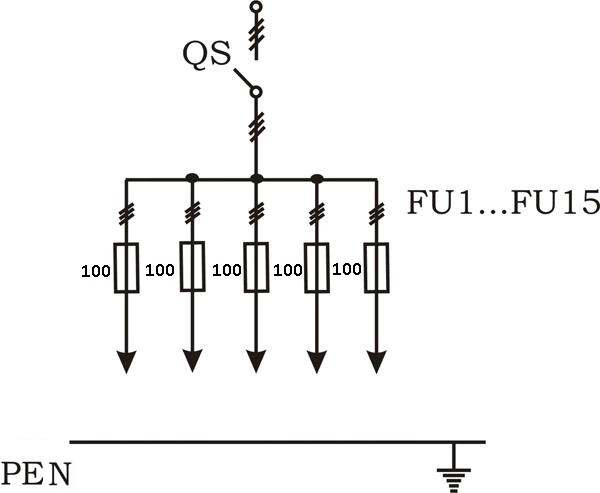

Электрическая схема  шкафов ШР-11, ШРС-1

Типы распределительных шкафов ШР-11, ШРС-1, доступных для заказа
