Ящики ЯРП11М


                                                             Ящики ЯРП11М

Ящики силовые серии ЯРП11М предназначены для защиты электрических цепей при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений электрических цепей переменного тока напряжением 380/220 В частотой 50 Гц.

Ящики ЯРП11М представляют собой стационарные низковольтные комплектные устройства, состоящие из металлической оболочки, в которой установлена монтажная панель.

Конструкция ящиков ЯРП11М обеспечивает блокировку коммутационного аппарата с дверью ящика таким образом, чтобы во включенном положении коммутационного аппарата дверь ящика невозможно было открыть без нарушения блокировки.

Включение и отключение коммутационного аппарата производится рукояткой привода, установленной на боковой стенке оболочки.

                                                                 Ящики ЯРП11М

Основные технические характеристики ящиков ЯРП11М

Наименование характеристики

ЯРП 11М-311
ЯРП 11М-312
ЯРП 11М-711
ЯРП 11М-712

ЯРП 11М-351
ЯРП 11М-352
ЯРП 11М-751
ЯРП 11М-752

ЯРП 11М-371
ЯРП 11М-372
ЯРП 11М-771
ЯРП 11М-772

ЯРП 11М-391
ЯРП 11М-392
ЯРП 11М-791
ЯРП11М-792

Номинальное рабочее напряжение (Ue), В

220 ~380

Номинальное напряжение изоляции (Ui), В

660
Номинальный ток цепи ящиков, А 100 250 400 630

Номинальный кратковременно выдерживаемый ток (Icw), кА

5 8 11 16
Встраиваемые выключатели-разъединители ВР32-31 на одно или два направления ВР32-35 на одно или два направления ВР32-37 на одно или два направления ВР32-39 на одно или два направления
Встраиваемые плавкие предохранители ППН-33ПН2-100 ППН-35ПН2-250 ППН-37ПН2-400 ППН-39ПН2-600
Максимальные потери мощности плавких вставок, Вт 12,8 23 41 48
Стандартное присоединение М6/М8 М10 М10 М12

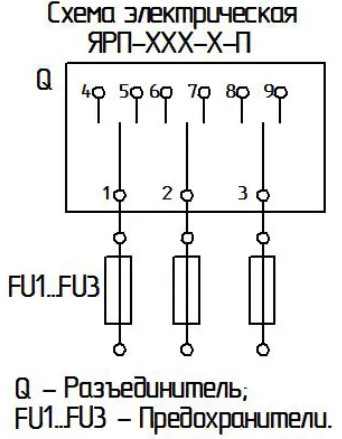

Схема электрическая ящика ЯРП11М

        Ящики ЯРП11М

Структура условного обозначения ящиков ЯРП11М

ЯРП11М-ХХХ-XXХ-ХХ-Х Серия
ЯРП11М-ХХХ-XXХ-ХХ-Х Условное обозначение серии
ЯРП11М-ХХХ-XXХ-ХХ-Х Модернизированный
ЯРП11М-ХХХ-XXХ-ХХ-Х

Количество полюсов и число направлений:
3 — трехполюсный на одно направление;
4 — четырехполюсный на одно направление;
7 — трехполюсный на два направления;
8 — четырехполюсный на два направления

ЯРП11М-ХХХ-XXХ-ХХ-Х

Обозначение номинального тока:
1 - 100А;
5 - 250А;
7 - 400А;
9 - 630А

ЯРП11М-ХХХ-XXХ-ХХ-Х

Вспомогательные контакты:
0 — отсутствие;
1 — наличие

ЯРП11М-ХХХ-XXХ-ХХ-Х Номинальный ток цепи, А: 100; 250; 400; 630
ЯРП11М-ХХХ-XXХ-ХХ Обозначение степени защиты: IP32; IP54
ЯРП11М-ХХХ-XXХ-ХХ-Х Климатическое исполнение и категория размещения: УХЛ3 или Т3

Комплект поставки ящика ЯРП11М

  • изделие в комплектации, согласно заказа;
  • ключ на каждый тип замка по - 1 шт;
  • паспорт и руководство по эксплуатации - 1шт;
  • сертификат соответствия (копия) – 1шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Перечень ящиков ЯРП11М, доступных для заказа:

Номинальный ток ЯРП11МОбозначение ЯРП11МГабарит с ручкой,ммГабарит корпуса,мм
100АЯРП11М-311  415х230х160362х290х177
250АЯРП11М-351  490х270х165437х330х217
400АЯРП11М-371  650х350х210578х410х278
630АЯРП11М-391 850х450х215748х510х298
100АЯРП11М-711550х300х180478х360х228
250АЯРП11М-751650х350х210578х410х278
400АЯРП11М-771800х400х225728х460х328
630АЯРП11М-7911000х450х265898х510х348
