Контакторы конденсаторные ECC
Переключающие конденсаторные контакторы серии ECC в основном используются для переменного тока 50 Гц (или 60 Гц) в линиях электропередачи с номинальным напряжением до 690 В. Контакторы конденсаторные ECC применяются в установках компенсации реактивной мощности совместно с косинусными конденсаторами для переключения ступеней установок для плавной регулировки реактивной мощности. Контактор конденсаторный ECC оснащен устройством подавления пускового тока, оно может эффективно уменьшить воздействие пускового тока закрытия на косинусный конденсатор и подавить перенапряжение во время отключения.
Соответствует стандартам：ГОСТ IEC/EN 60947-1-2017
Структура условного обозначения конденсаторных контакторов ECC
- Электротехническое изделие
- Условное обозначение конденсаторного контактора
- Условное обозначение компенсации реактивной мощности (тип AC)
- Условное обозначение реактивной мощности (кВАр)
- Внутренний код
- Условное обозначение рабочего напряжения катушки (В)

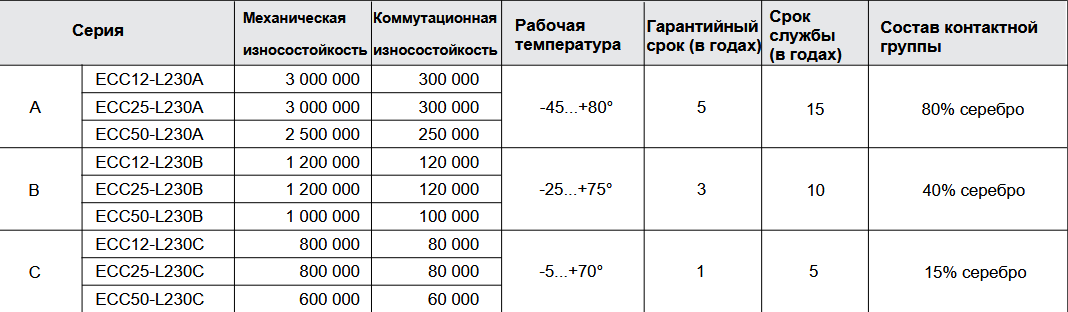

Технические характеристики контактора конденсаторного ECC
Табл. 1. Технические характеристики силовой цепи
| Наименование параметра | Конденсаторный контактор ECC12.5-L230 | Конденсаторный контактор ECC20-L230 | Конденсаторный контактор ECC25-L230 | Конденсаторный контактор ECC33.3-L230 | Конденсаторный контактор ECC50-L230 | Конденсаторный контактор ECC60-L230 | Конденсаторный контактор ECC80-L230 | Конденсаторный контактор ECC90-L230 | |
| Номинальный ток le(AC-6b)(A) | 25 | 36 | 43 | 56 | 95 | 102 | 136 | 148 | |
| Максимальная коммутируемая емкость (кВАр) | 220/230V | 7 | 10 | 15 | 20 | 35 | 40 | 46 | 52 |
| 380/400V | 12,5 | 20 | 25 | 33,3 | 50 | 60 | 80 | 90 | |
| 660/690V | 18 | 26 | 36 | 48 | 92 | 100 | 120 | 130 | |
| Номинальное напряжение изоляции （V） | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | |
| Подавление пускового притока | 201e | ||||||||
| Рабочие условия | Срабатывание: (85%~110%) Us; отпирание: (20%~75%) Us | ||||||||
| Мощность катушки (Вт) Пуск/остановка | 70/9.5 | 110/14 | 110/14 | 300/57 | 300/57 | 660/91.2 | 660/91.2 | 660/91.2 | |
| Вспомогательные контакты управления ёмкостью | AC-15:e:0.95A 380В/400М DC-13le:0.15A 220В/250В lth:10A | ||||||||
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 6кВ | ||||||||
Габаритные размеры контакторов конденсаторных ECC
Контактор конденсаторный
ECC12,5 ~ ECC25
Габариты
Контактор конденсаторный
ECC33,3 ~ ECC50
Габариты
Контактор конденсаторный
ECC60 ~ ECC90
Габариты
Табл. 2. Габаритные размеры контактора.
| Модель | А макс | В макс | С макс | D макс | E | F | комментарий |
| Контактор конденсаторный ECC12,5 | 80 | 47 | 124 | 76 | 34/35 | 50/60 | Винтовое крепление, также |
| Контактор конденсаторный ECC20 | 90 | 58 | 132 | 86 | 40 | 48 | доступено с 35 мм |
| Контактор конденсаторный ECC25 | 90 | 58 | 132 | 86 | 40 | 48 | монтажной рейкой |
| Контактор конденсаторный ECC33,3 | 132 | 79 | 150 | Винтовое крепление, также доступено с 35 мм монтажной рейкой | |||
| Контактор конденсаторный ECC50 | 135 | 87 | 158 | ||||
| Контактор конденсаторный ECC60 ECC80 ECC90 | 200 | 120 | 192 | 155 | Винтовое крепление, также доступено с 2мя 35 мм монтажными рейками |
Перечень контакторов конденсаторных ECC, доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Конденсаторный контактор ECC12,5-L230 12.5 кВар 400 В | По запросу |
|
| Конденсаторный контактор ECC25-L230 25 кВар 400 В | По запросу |
|
| Конденсаторный контактор ECC50-L230 50 кВар 400 В | По запросу |
|
