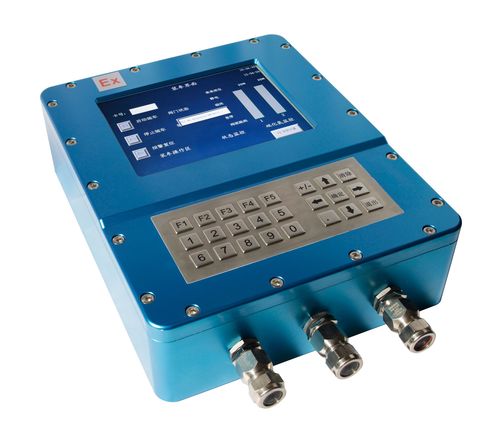

Взрывозащищенная кнопочная панель оператора XY600 HMI
XY600 - это тип взрывозащищенного человеко- машинного интерфейса с внутренней клавиатурой безопасности. Взрывозащищенная панель оператора использует 32-разрядный процессор RISC и упрощенное ядро LINUX, может отображать различные форматы истинной цветной графики и удовлетворять потребности большинства клиентов с превосходной скоростью обработки и богатыми программными функциями. XY600 взрывоопасный HMI имеет функции, включая прямую и косвенную онлайн-симуляцию, крупногабаритную память для пользователя для настройки и хранения программ, а также стандартные макрокоманды, совместимые с языком C, и может выполнять функции по сбору данных, вычислять и управлять быстро и эффективно, а также поддерживает прямую связь с различными основными ПЛК. Он широко используется в системах механического контроля в опасных местах с взрывоопасным газом или пылью.
Особенности взрывозащищенной кнопочной панели оператора XY600 HMI
- 65536 цветной TFT-дисплей, поддержка импорта изображений в форматах BMP, JPG, GIF.
- Высокопроизводительный 32-разрядный 400-метровый процессор RISC с быстрой производительностью обработки для обеспечения более высокой эффективности.
- Мощные функции программного обеспечения конфигурации XYFD2000 и поддержка макроскрипта языка C.
- Поддержка Profibus-DP, CAN, MPI автобусная связь, мультиэкранная связь MPI, мультимашинные сети.
- Бесплатный обмен данными между любыми коммуникационными портами.
- Безопасность: подходит для использования в опасной зоне со взрывчатым газом или пылью, существует в зоне 1, Зона 2.
Технические характеристики взрывозащищенного кнопочного терминала управления XY600 HMI
| Характеристика\модель | XY600_7 | XY600_10 | XY600_12 | XY600_15 |
| Тип | HMI (человеко- машинный интерфейс) | -//- | -//- | -//- |
| Размер дисплея | 7 | 10.4 | 12.1 | 15 |
| Тип дисплея | TFT_LCD | -//- | -//- | -//- |
| Разрешение | 800*480 | 800*600 | -//- | 1024*760 |
| Цвет экрана | 16.77 млн.цветов | -//- | -//- | -//- |
| Яркость | 300 кд/м² | -//- | 450 кд/м² | 420 кд/м² |
| Ресурс ЖК-дисплея | 50 000 часов | -//- | -//- | -//- |
| Процессор | ARM RISC 32 бит 800 Мгц | -//- | -//- | -//- |
| Память | 128 NAND-флеш, 128DDRDRAM | -//- | -//- | -//- |
| Увеличение памяти | 1 USB-хост 16G | -//- | -//- | -//- |
| Коммуникационный интерфейс | 1*10М/100М ethernet RJ45-порт 1*RS232/RS485/RS422 | -//- | -//- | -//- |
| USB | 1*USB-хост: загрузка/выгрузка программ и хранение данных 1*USB-ведомый: загрузка/выгрузка программы и настройка параметров системы | -//- | -//- | -//- |
| Конфигурационное ПО | XYFD2000 | -//- | -//- | -//- |
| Загрузка программы | поддерживает локальную загрузку через U-диск/загрузку через порт USB/сетевой порт | -//- | -//- | -//- |
| Рабочая температура | NT: 0…50 °C (LT: -20…60 °C / WT: -40…60 °C опционально) | -//- | -//- | -//- |
| Температура хранения | -40…70 °C | -//- | -//- | -//- |
| Влажность окружающего воздуха | 10…90 % RH (без образования конденсата) | -//- | -//- | -//- |
| Уровень напряжения | Питание: DC 24 В, рабочий диапазон DC 21–28 В (допускается перебой питания менее 3 мс) | -//- | -//- | -//- |
| Номинальная мощность | 4 Вт, макс. 8 Вт | 8 Вт, макс. 10 Вт | 10 Вт макс . 12 Вт | 13 Вт макс . 15 Вт |
| Электрический интерфейс | 3*М20×1.5Н | -//- | 3*М20×1.5Н | -//- |
| Уровень защиты | IP66 | -//- | -//- | -//- |
| Маркировка взрывозащиты | Ex nR IIC T6 Gc; Ex tb IIIC T80°C Db | -//- | -//- | -//- |
| Сертификат | IECEx, АТЕХ, ЕАС, CNEX | -//- | -//- | -//- |
Скачать документацию:
1.
Руководство пользователя по терминалам HMI XY800\XY900\XY600
2.
Программное обеспечение по терминалам HMI XY800\XY900\XY600
Перечень взрывозащищенных кнопочных панелей оператора IConEX XY600 HMI, доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Взрывозащищенный кнопочный терминал управления XY600_7 | По запросу |
|
| Взрывозащищенный кнопочный терминал управления XY600_10 | По запросу |
|
| Взрывозащищенный кнопочный терминал управления XY600_12 | По запросу |
|
| Взрывозащищенный кнопочный терминал управления XY600_15 | По запросу |
|
