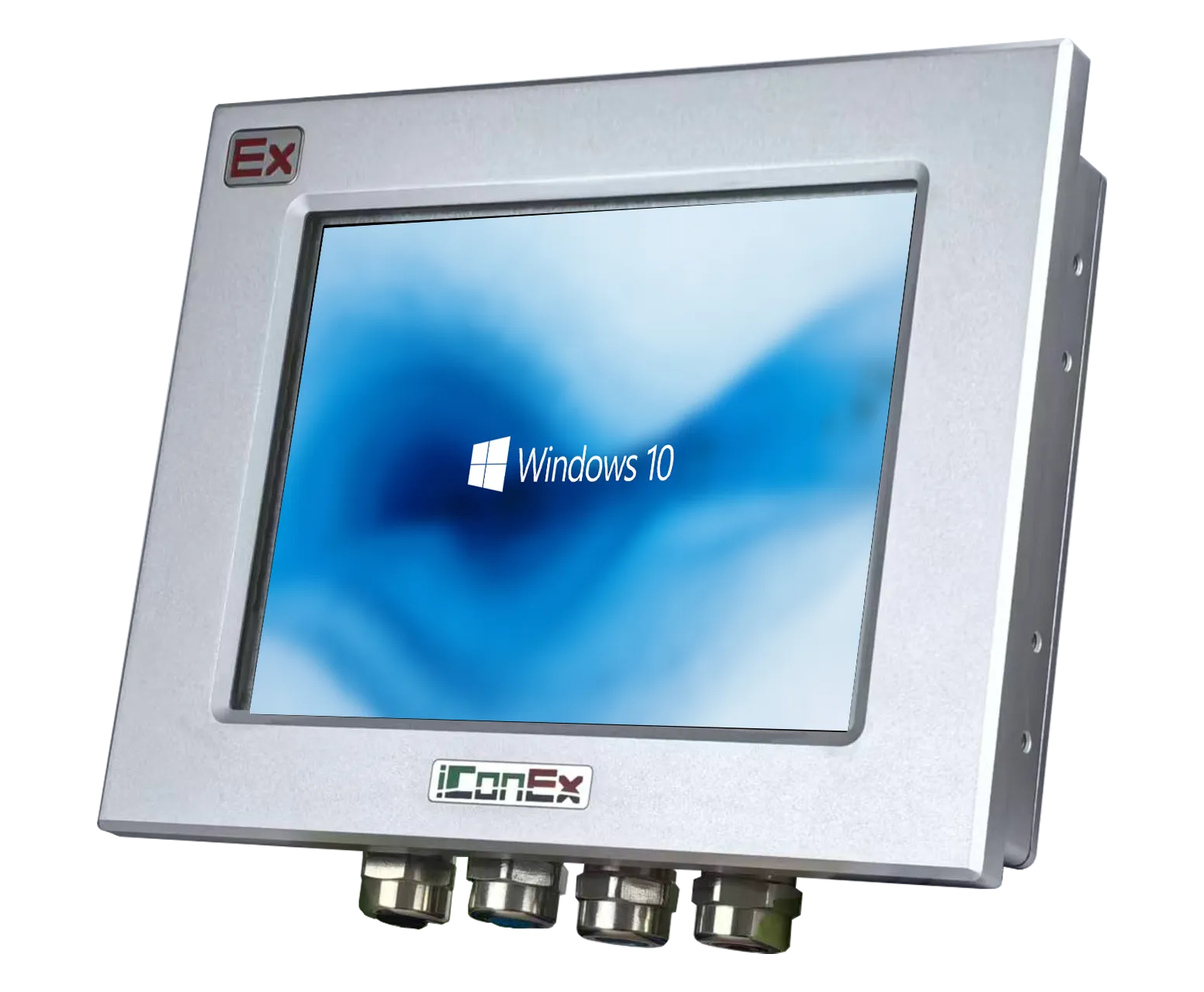

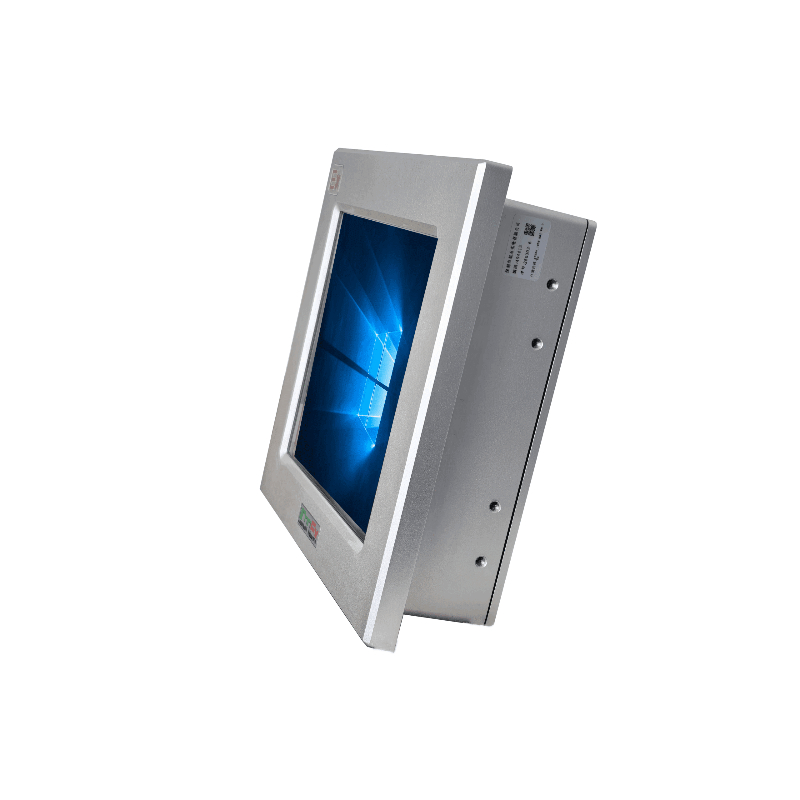

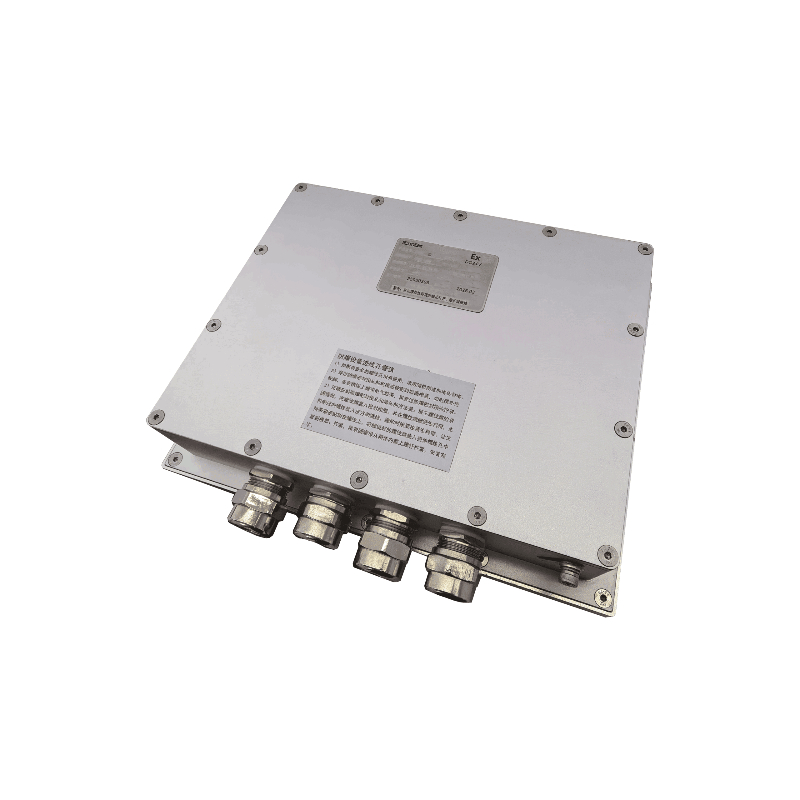

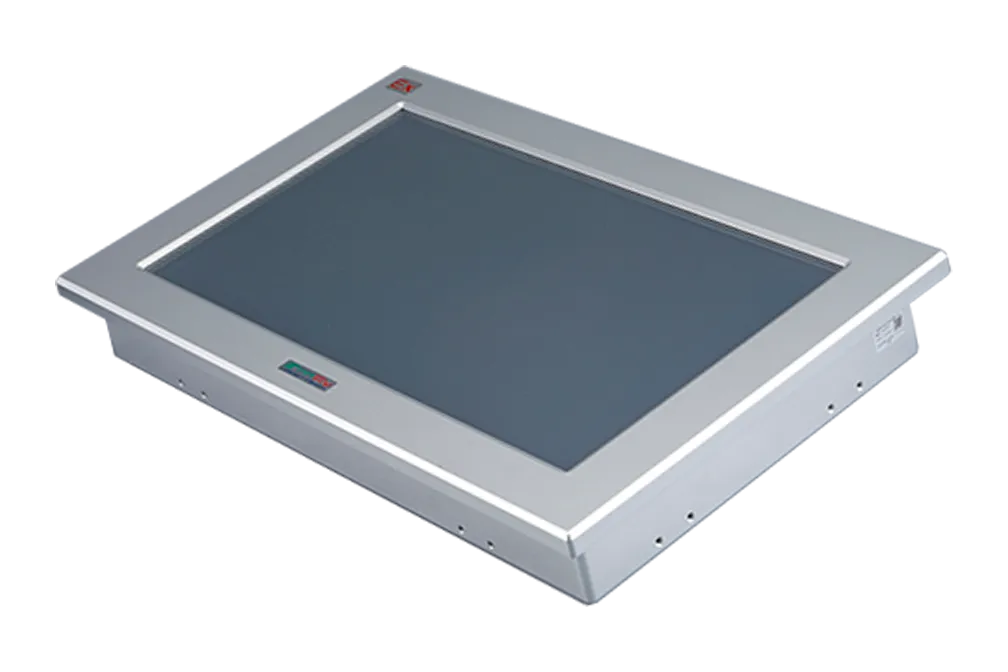

Взрывозащищенный монитор управления XY900_DR HMI
IConEX HMI XY900_DR — это специальный экран с сенсорным управлением, который безопасен для использования во взрывоопасных зонах. Он работает на быстром процессоре и операционной системе LINUX, поэтому может показывать картинки и графику в ярких цветах. Эта взрывозащищенная панель оператора HMI умеет моделировать процессы прямо во время работы, имеет много места для хранения данных и может использовать команды, похожие на язык программирования C. Благодаря этому он быстро собирает, обрабатывает и управляет информацией. HMI XY900_DR может напрямую общаться с большинством контроллеров (ПЛК) и поддерживает важные промышленные сети, такие как Profibus-DP и CAN. Это делает его отличным выбором для работы в сложных условиях на производствах, связанных с нефтью, химией, текстилем, медициной, металлами и энергетикой, а также для использования на улице.
Преимущества взрывозащищенного сенсорного терминала управления XY900_DR HMI (панели оператора)
- Сертифицировано для применения в зонах с повышенной опасностью возгорания: зона 2 (газ), зоны 21 и 22 (пыль).
- Поверхность обработана антистатическим составом для защиты от накопления и разряда статического электричества.
- Оснащен TFT-экраном, способным отображать 65 536 цветов с естественной цветопередачей и поддерживающим различные графические файлы, такие как BMP, JPG, GIF.
- Мощный 32-битный RISC-процессор с частотой 1 ГГц гарантирует высокую скорость обработки информации и оптимальную производительность.
- Программное обеспечение XYFD2000 предоставляет широкие возможности конфигурирования, включая поддержку макросов на языке C.
- Интегрируется с популярными программируемыми логическими контроллерами от таких брендов, как Siemens, Schneider, Beckhoff, Rockwell, Omron, Keyence, Mitsubishi и др.
- Поддерживает стандартные сетевые протоколы, такие как TCP/IP, Modbus TCP, QMTT, OPC UA, Codesys Free Tags, а также работу с сетевыми базами данных MySQL и другими.
- Совместимость с Profibus-DP и шиной MPI, позволяющая создавать распределенные системы с несколькими экранами и станциями.
- Реализована функция свободного обмена данными между всеми имеющимися портами.
Для операторских взрывозащищенных панелей оператора IConEX серий XY800 и XY900 производитель предлагает официальное программное обеспечение XYFD2000 V4.0. Этот инструмент обеспечивает полный цикл работы с проектами: от их создания и программирования до визуализации.
Ключевые преимущества программного обеспечения:
- Разработано и поддерживается непосредственно производителем.
- Поддерживает широкий спектр актуальных контроллеров.
- Гарантирует бесперебойную работу с вашими старыми разработками.
- Включает мощные инструменты для анимации, построения графиков и обработки данных.
- Предоставляет функции для работы с базами данных, генерации отчетов и сетевого взаимодействия.
- Обеспечивает надежную безопасность на разных уровнях.
Данное программное обеспечение предоставляет инженерам инструментарий для эффективной разработки интерактивных мнемосхем, панелей управления и анимации технологических процессов. В состав пакета входит обширная библиотека высокопроизводительных объектов, охватывающая как базовые графические элементы (линии, кнопки), так и сложные компоненты для построения графиков, отображения трендов и управления данными. Это позволяет реализовывать проекты с высокой степенью детализации и функциональной насыщенности. Обеспечена обратная совместимость и упрощенная миграция проектов из предыдущих версий ПО, что гарантирует сохранность инвестиций пользователей.
Программа поддерживает русский интерфейс и распространяется бесплатно. Она обеспечивает интеграцию со всеми современными ПЛК посредством множества встроенных протоколов связи, а её среда выполнения оптимизирована для обеспечения низких задержек и эффективной коммуникации с контроллерами.
Технические характеристики взрывозащищенного сенсорного терминала управления XY900_DR HMI
| Характеристика\модель | XY900_4DR HMI | XY900_7DR HMI | XY900_10DR HMI | XY900_12DR HMI | XY900_15DR HMI | XY900_17DR HMI | XY900_19DR HMI | XY900_15BDR HMI | XY900_19BDR HMI | XY900_22DR HMI | XY900_24DR HMI |
| Размер дисплея | 4.3 | 7 | 10.4 | 12.1 | 15 | 17 | 19 | 15.6 | 18.5 | 21.5 | 23.8 |
| Тип ЖК-дисплея | ЖК-дисплей на тонкопленочных транзисторах | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Разрешение | 480*272 | 800*480 | 800*600 | 800*600 | 1024*768 | 1280*1024 | 1280*1024 | 1920*1080 | 1920*1080 | 1920*1080 | 1920*1080 |
| Цвет экрана | 16.77 млн.цветов | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Яркость | 300 кд/м² | -//- | -//- | 450 кд/м² | 420 кд/м² | -//- | -//- | -//- | -//- | -//- | -//- |
| Ресурс ЖК-дисплея | 50 000 часов | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Процессор | ARM RISC 32 бит 800 Мгц | -//- | -//- | -//- | ARM RISC 32 бит 1 Ггц | -//- | -//- | -//- | -//- | -//- | -//- |
| Память | 128 NAND-флеш, 128DDRDRAM | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Увеличение памяти | 1 USB-хост 16G | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Коммуникационный интерфейс | 1*10М/100М ethernet RJ45-порт 1*RS232/RS485/RS422 | -//- | -//- | 1*10М/100М ethernet RJ45-порт 2*RS232/RS485/RS422 | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| USB | 1*USB-хост: загрузка/выгрузка программ и хранение данных 1*USB-ведомый: загрузка/выгрузка программы и настройка параметров системы | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Конфигурационное ПО | XYFD2000 | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Загрузка программы | поддерживает локальную загрузку через U-диск/загрузку через порт USB/сетевой порт | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Рабочая температура | NT: 0…50 °C (LT: -20…60 °C / WT: -40…60 °C опционально) | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Температура хранения | -40…70 °C | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Влажность окружающего воздуха | 10…90 % RH (без образования конденсата) | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Уровень напряжения | Питание: DC 24 В, рабочий диапазон DC 21–28 В (допускается перебой питания менее 3 мс) | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Номинальная мощность | 4 Вт, макс. 6 Вт | 4 Вт, макс. 8 Вт | 8 Вт макс . 10 Вт | 10 Вт макс 12 Вт | 13 Вт макс 15 Вт | 20 Вт макс 55 Вт | 25 Вт макс 60 Вт | 30 Вт макс 70 Вт | 32 Вт макс 70 Вт | 35 Вт макс 75 Вт | 40 Вт макс 85 Вт |
| Электрический интерфейс | 3*М20×1.5Н | 4*М20×1.5Н | -//- | 4*М20×1.5Н | -//- | 6*М20×1.5Н | 8*М20×1.5Н | 6*М20×1.5Н | 8*М20×1.5Н | -//- | -//- |
| Вес продукта | 3 кг | 4 кг | 5 кг | 8 кг | 10 кг | 13 кг | 15 кг | 12 кг | 14 кг | 18 кг | 22 кг |
| Уровень защиты | IP66 | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Маркировка взрывозащиты | Ex nR IIC T6 Gc; Ex tb IIIC T80°C Db | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
| Сертификат | IECEx, АТЕХ, ЕАС, CNEX | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- | -//- |
Скачать документацию:
1.
Руководство пользователя по терминалам HMI XY800\XY900\XY600
2.
Программное обеспечение по терминалам HMI XY800\XY900\XY600
Перечень взрывозащищенных сенсорных панелей оператора XY900_DR HMI, доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Взрывозащищенный сенсорный терминал управления XY900_4DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_7DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_10DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_12DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_15DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_17DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_ 19DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_15BDR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_19B DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_22DR HMI | По запросу |
|
| Взрывозащищенный сенсорный терминал управления XY900_24DR HMI | По запросу |
|
