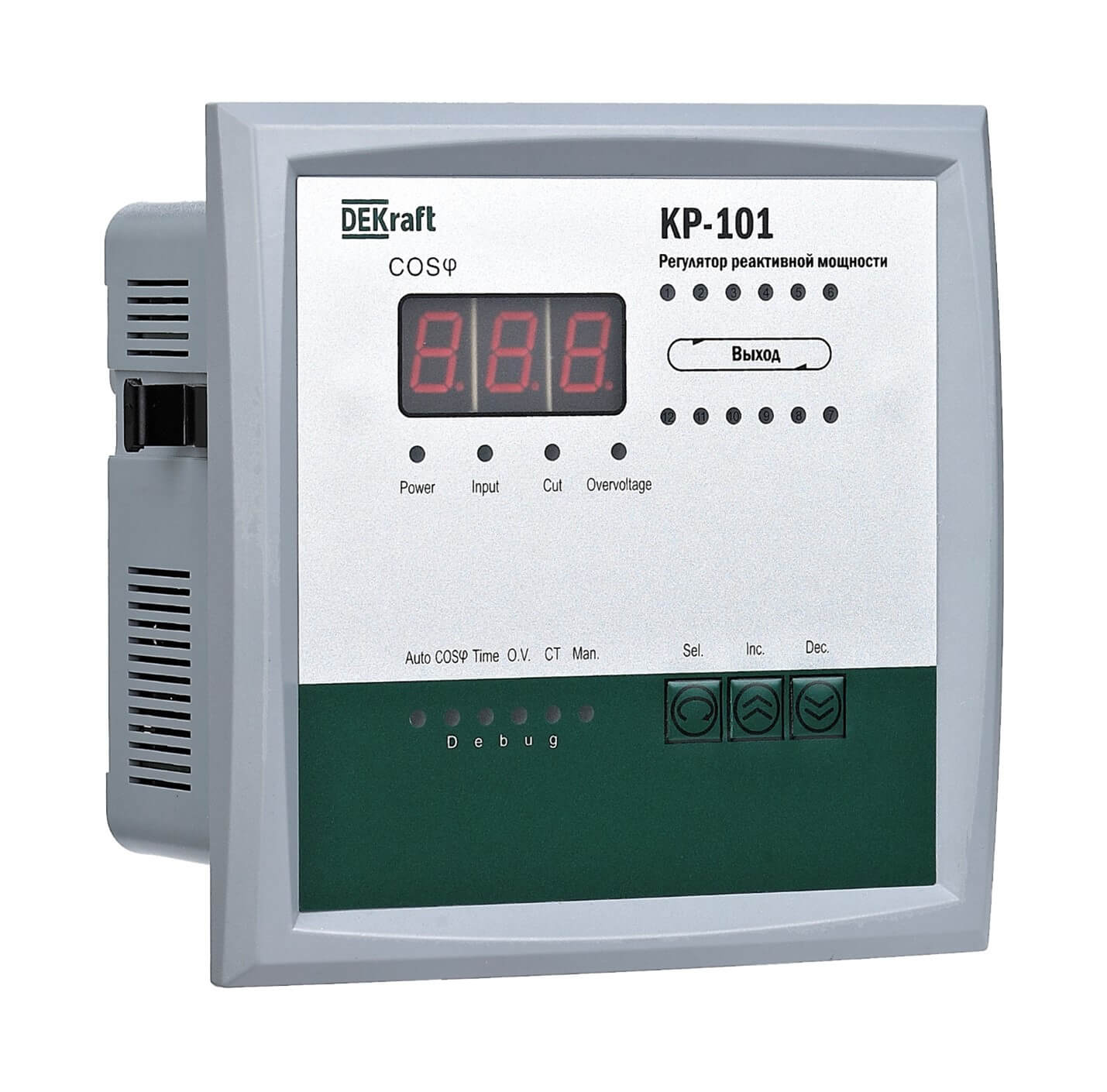

Регулятор реактивной мощности DEKraft KP-101
Регуляторы реактивной мощности DEKraft серии КР-101 — это специальный контроллер для компенсации реактивной мощности в низковольтной системе распределения электроэнергии, который определяет коэффициент мощности в сети и в зависимости от его значения производит автоматическое включение или отключение конденсаторных батарей для обеспечения требуемого коэффициента мощности.
Номинальное напряжение питающей сети для регулятора реактивной мощности КР-101 составляет 220 или 380 В переменного тока. КР-101 может применяться для компенсации реактивной мощности в однофазной или трехфазной сети соответственно.
В регуляторе реактивной мощности DEKraft серии КР-101 используется управляющий микроконтроллер на основе передовых технологий, поддерживающий обновление программного обеспечения для расширения функциональности, повышения точности и обеспечения стабильной работы.
С помощью регулятора реактивной мощности DEKraft КР-101 можно настроить пороговое значение cosφ, выдержки времени на включение конденсаторов, значение минимального и максимального напряжения.
Сфера применения регулятора реактивной мощности DEKraft КР-101
Регуляторы реактивной мощности DEKraft КР-101 предназначены для использования в установках и щитах компенсации реактивной мощности (КРМ) централизовано на объектах или непосредственно у потребителей с низким коэффициентом мощности.
Для автоматического управления конденсаторными батареями к регулятору подключаются контакторы, специально предназначенные для коммутации конденсаторной нагрузки.
В зависимости от артикула к регулятору КР-101 подключается до 12 ступеней конденсаторов.
Основные технические характеристики регулятора реактивной мощности DEKraft KP-101
| Параметр | Значение параметра | Значение по умолчанию |
|---|---|---|
| Измеряемое напряжение | 380 / 220 В ±15 % | - |
| Измеряемый ток (ls) | n/5 A (ls≤5 A) | - |
| Частота | 50–60 Гц | - |
| Чувствительность | 50 мА | - |
| Порог по входному сигналу | От 0,80 (запаздывание) до –0,82 (опережение), регулировка с шагом 0,01 | 0,95 |
| Порог отключения | От –0,80 (опережение) до 0,82 (запаздывание), регулировка с шагом 0,01 | –0,99 |
| Настройка контуров | 1–12, регулировка с шагом 1 | - |
| Настройка времени | 1–120 с, регулировка с шагом 1 с | 30 с |
| Настройки по перенапряжению | 400–450 В (для 380 В), регулировка с шагом 5 В | 430 В |
| 235–260 В (для 220 В), регулировка с шагом 5 В | 245 В | |
| Защита от пониженного напряжения | 300 В (для 380 В) / 170 В (для 220 В) | - |
| Настройки по минимальному току | 0–500 мА, регулировка с шагом 50 мА | 200 мА (0 для отключения) |
| Индикация cos | Опережение и запаздывание (0,00–0,99) с точностью 0,01 | - |
| Рабочий режим | Непрерывная работа, циклическое переключение | - |
| Выходные контуры | 4, 6, 8, 10, 12 контуров | - |
| Мощность выходов | Каждая группа 5 A, резистивная нагрузка 220 В / 3 A, резистивная нагрузка 380 В | - |
| Степень защиты | IP30 для передней панели | - |
| Масса | < 0,85 кг | - |

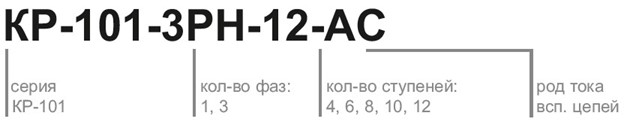

Структура условного обозначения регулятора DEKraft KP-101

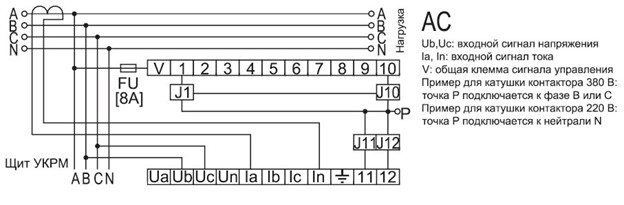

Схема электрическая принципиальная подключения регулятора КР-101 380 В трехфазной сети:

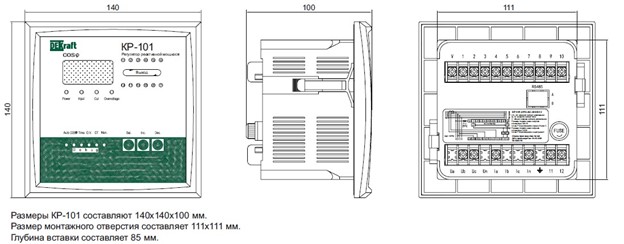

Габаритные и установочные размеры регулятора реактивной мощности DEKraft KP-101
Перечень регуляторов реактивной мощности DEKraft KP-101, доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Регулятор реактивной мощности DEKraft КР-101-3PH-12-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft КР-101-3PH-10-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft Р-101-3PH-8-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft КР-101-3PH-6-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft КР-101-3PH-4-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft КР-101-1PH-10-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft КР-101-1PH-8-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft КР-101-1PH-6-AC | По запросу |
|
| Регулятор реактивной мощности DEKraft Р-101-1PH-4-AC | По запросу |
|
