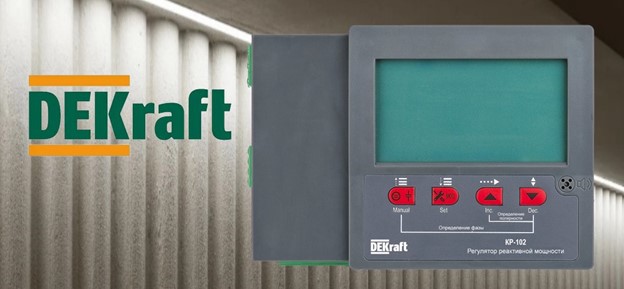

Регулятор реактивной мощности DEKraft KP-102
Регулятор реактивной мощности серии КР-102 — это специальный контроллер, предназначенный для трехфазной сети низкого напряжения. Он позволяет уменьшить потери в линии, повысить эффективность трансформаторов и стабилизировать напряжение на клеммах потребителей с целью повышения качества электроэнергии.
В регуляторе DEKraft KP-102 предусмотрены:
- автоматическая индикация ряда событий аварий и звуковая их сигнализация
- автоопределение полярности и фазы, позволяющее пользователям значительно сэкономить на расходах на техническое обслуживание.
- функция регулировки температуры, что позволяет установить в конденсаторном шкафу на 1 терморегулятор меньше.
- функции обнаружения и фильтрации гармоник.
- защита параметров паролем во избежание их непредвиденных изменений.
Регулятор реактивной мощности серии КР-102, при выборе соответствующего референса,работает по аппаратному стандарту RS485 и поддерживает протокол сообщений MODBUS-RTU.
Неотъемлемым преимуществом регулятора КР-102 является наличие 4 рабочих режима работы:
- циклическая коммутация (Circular) - конденсаторы включаются по очереди: конденсатор, который был включен первым, будет отключен первым.
- программируемая коммутация (Coding) - точное переключение: конденсаторы, которые необходимо включить или выключить, можно сгруппировать по разной емкости.
- оптимальная коммутация (Direct) - конденсаторы будут подключаться в зависимости от емкости. Сначала будет включена самая большая емкость, затем в пределах требуемой компенсационной емкости будет выбрана максимальная емкость остальных конденсаторов и т.д.
Сфера применения регулятора реактивной мощности DEKraft KP-102
Регуляторы реактивной мощности КР-102 предназначены для использования в установках и щитах компенсации реактивной мощности (КРМ) централизовано на объектах или непосредственно у потребителей с низким коэффициентом мощности.
Для автоматического управления конденсаторными батареями к регулятору подключаются контакторы, специально предназначенные для коммутации конденсаторной нагрузки.
К регулятору реактивной мощности КР-102 подключается до 12 ступеней конденсаторов.
Технические характеристики регулятора реактивной мощности KP-102
| Параметр | Значение параметра | Значение по умолчанию |
|---|---|---|
| Номинальное рабочее напряжение | 400 В AC ±15 % (Ua–Uc) | |
| Измеряемое напряжение | 400 В AC ±15 % | |
| Измеряемый ток (ls) | 0,02–5,5 A | |
| Режим ввода сигнала | трехфазный двухпроводный | |
| Частота | 45-65 Гц | |
| Чувствительность | <20 мА | |
| Входное сопротивление токового сигнала | <0,01 Ом | |
| Порог по входному сигналу | От 0,70 до –0,90 | 0,98 |
| Порог отключения | От 0,70 до –0,90 | 1 |
| Настройка контуров | 1–12, регулировка с шагом 1 | |
| Настройка времени | 1–120 с, регулировка с шагом 1 с | 30 с |
| Настройки по перенапряжению | 400 – 457 В | 430 В |
| Защита от пониженного напряжения | 285 – 376 В | 323 В |
| Рабочий режим | - циклическая коммутация (Circular)- программируемая коммутация (Coding)- оптимальная коммутация (Direct)- обратная коммутация (Linear) | |
| Выходные контуры | 12 контуров | |
| Мощность выходов | 5 A, резистивная нагрузка 220 В AC | |
| Степень защиты | IP30 для передней панели | |
| Масса | 0,7 кг |

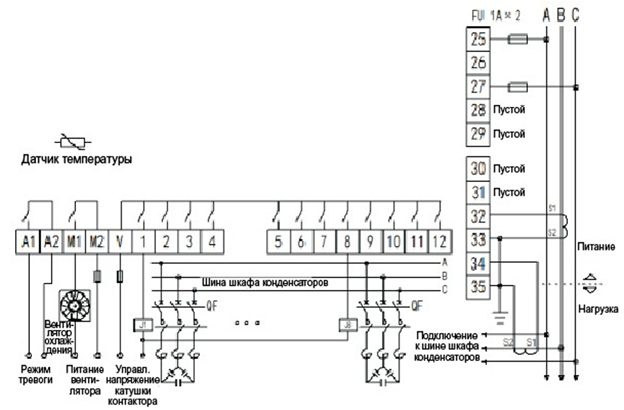

Схема подключения регулятора реактивной мощности DEKraft KP-102

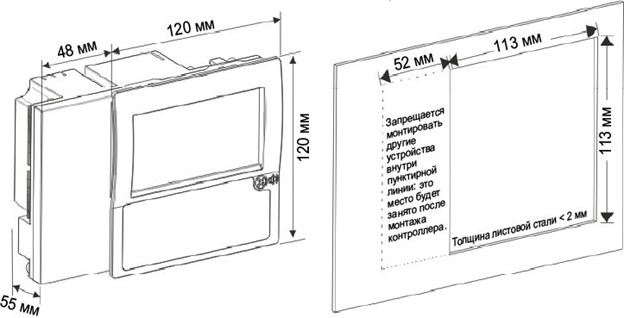

Габаритные размеры регулятора реактивной мощности DEKraft KP-102
Перечень регуляторов реактивной мощности DEKraft KP-102, доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Регулятор реактивной мощности DEKraft КР-102-400B-12-RS485 | По запросу |
|
| Регулятор реактивной мощности DEKraft КР-102-400B-12 | По запросу |
|
