Регуляторы Novar 1003, Novar 1005, Novar 1007
Регулятор реактивной мощности NOVAR 1003, NOVAR 1005 и NOVAR 1007 являются базовым типом регулятора реактивной мощности, это простые, компактные и полностью автоматические устройства. Предназначены в основном для менее сложных систем компенсации. Главным преимуществом регулятора реактивной мощности Novar 1003/NOVAR 1005/NOVAR 1007 является компактное исполнение (96х96мм) и доступная цена. Кроме того, модель Novar 1007 имеет 8 выходных реле. Оба типа регуляторов реактивной мощности Novar полностью автоматические и постоянно контролируют состояние и работу системы компенсации. Неисправности сразу же сигнализируются с помощью функций аварий. Так же, как и их высшие версии NOVAR 1114, и данные компактные регуляторы содержат развитой алгоритм оптимального выбора ступеней. Своим взвешенным выбором он продолжает срок службы всей системы.
Регуляторы реактивной мощности поставляются и в исполнении для монтажа на ДИН рейку под названием NOVAR 1005D и 1007D.
Основные характеристики NOVAR 1003, NOVAR 1005 и NOVAR 1007
- 4, 6, 8 выходных реле
- минимальный рабочий измеряемый ток (чувствительность) 0,02 A
- измерение температуры с помощью встроенного датчика
- измерение 19-ти гармонических составляющих напряжения и тока, включая THD
- контроль уровня гармонической токовой нагрузки компенсирующих конденсаторов
- точная работа регулирования и в условиях сильного гармонического искажения напряжения или тока
- возможен двухтарифный режим, управляемый направлением перетока активной энергии
- выбранные ступени регулирования можно настроить как постоянные (отключенные/включенные)
- 2 выхода можно настроить как аварийные или для управления вентилятором или отоплением
Принцип регулирования контроллеров NOVAR 1003, NOVAR 1005 и NOVAR 1007
- самостоятельно программируемая скорость реакции регулятора Novar для случая перекомпенсации и недокомпенсации
- установленная скорость реакции сокращается пропорционально текущей ошибке регулирования
- настраиваемая ширина полосы регулирования для оптимизации количества регулирующих воздействий
- возможность декомпенсации сети
- возможность коммутации гармонических фильтров
Установка и настройка регуляторов NOVAR 1003,NOVAR 1005 и NOVAR 1007
- автоматическое распознавание подключения и номинального напряжения после инсталяции регулятора Novar
- произвольная комбинация подключения измеряемого напряжения и тока
- возможность подключения компенсирующих конденсаторов и дросселей
- возможность подключения произвольной комбинации мощностей компенсирующих ступеней
- автоматическое распознавание мощностей подключенных ступеней
- текущее уточнение распознанных величин ступеней во время процесса регулирования
- текущий контроль ступеней регулирования, временное отстранение неисправных ступеней и активация аварийной сигнализации
- периодическая проверка отстраненных ступеней, возвращение исправных ступеней обратно в процесс регулирования

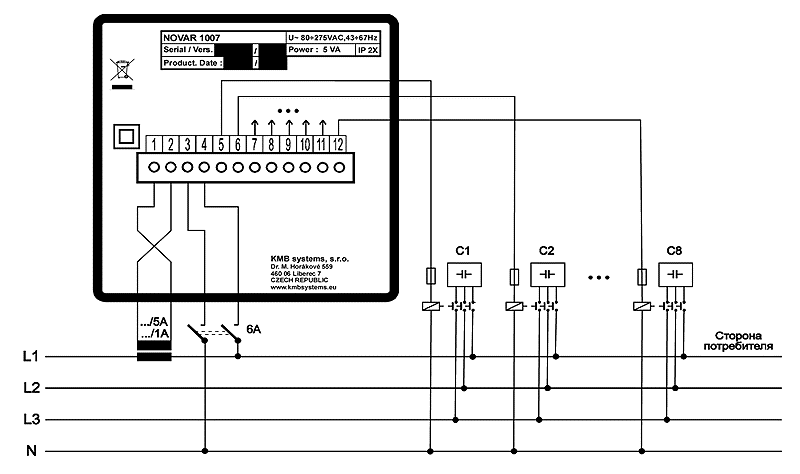

Схема подключения регулятора Novar1003/1005/1007
Технические характеристики Novar 1005 (Novar 1003, Novar 1007)
| Параметры | Novar 1005/1007 |
|---|---|
| Требуемый косинус | 0,80инд до 0,80емк. |
| Время включения/скорость регулирования | от 5 до 1200 секунд |
| Время блокировки повторного включения | от 5 до 1200 секунд |
| Ток наименьшего конденсатора | (0,02÷2 A) x ИТТ |
| Установка величин ступеней | Автоматически или вручную |
| Установка способа подключения | Автоматически или вручную |
| Напряжение питания | 80 ÷ 275Vперем. 43 ÷ 67 Hz, 5VA |
| Измерительное напряжение | Совпадает с напряжением питания |
| Точность измерения напряжения | ± 1% от диапазона ± 1 разряд |
| Входное сопротивление измерительного контура напряжения | – |
| Реакция на исчезновение измерительного напряжения/сигнал второго тарифа (отключение выходов) | <= 20 ms |
| Измерительный ток (гальванически разделен) | 0,02 ÷ 7 A |
| Максимальная перегрузка | 70 A / 1 секунда; максимальная кратность повторения > 5 минут |
| Входное сопротивление токового входа/максимальная мощность потерь | < 10 mOhm / 0,5 VA |
| Точность измерения тока • диапазон 0,5 ÷ 7A • диапазон 0,02 ÷ 0,5 A | • ± 0,02A ± 1 разр • ± 0,002A ±1разр |
| Максимальная угловая ошибка при измерении косинуса и мощностей | ±1° при I > 3% диапазона, иначе ±5° |
| Точность измерения гармоник тока и THD | ±5 % ± 1 разряд (при U, I > 10% диапазона) |
| Диапазон измерения температуры/точность | -30 ÷ 60°C, ± 5°C |
| Количество выходных реле | 6/8 |
| Нагрузочная способность выходных реле (базовое исполнение) | Переменное 250 V / 4 A, постоянное 110 V / 0,3 A |
| Категория перенапряжений, степень загрязнения для напряжения до 300 Vперем | III-2 по EN 61010-1 |
| Интерфейс | RS-485/Ethernet 10/100 BASE-T, гальванически отделенные |
| Скорость передачи | 4800 ÷ 19200 Baud |
| Протокол | KMB/Modbus RTU |
| Производственное помещение | класс C1 по IEC 654-1 |
| Температура рабочая | -40° ÷ +60°C |
| Относительная влажность | 5 ÷ 100% |
| Излучение | EN 50081-2, EN 55011,кл. A, EN 55022, класс A |
| Стойкость | EN 61000-6-2 |
| Размеры | Лицевая панель – 96 x 96 mm, монтажная глубина – 80 mm, монтажное отверстие – 92+¹ x 92+¹ mm |
| Вес | 0,3 кг |
