Регуляторы реактивной мощности CHINT JKF8
Регуляторы компенсации реактивной мощности CHINT JKF8 обеспечивают точное и стабильное управление конденсаторными установками УКРМ-0.4, что улучшает энергоэффективность системы. Благодаря простоте установки и настройки, а также интуитивно понят ному интерфейсу, продукция CHINT легко интегрируется в различные электроэнергетические системы, обеспечивая оптимальное функционирование и экономическую выгоду для потребителей.

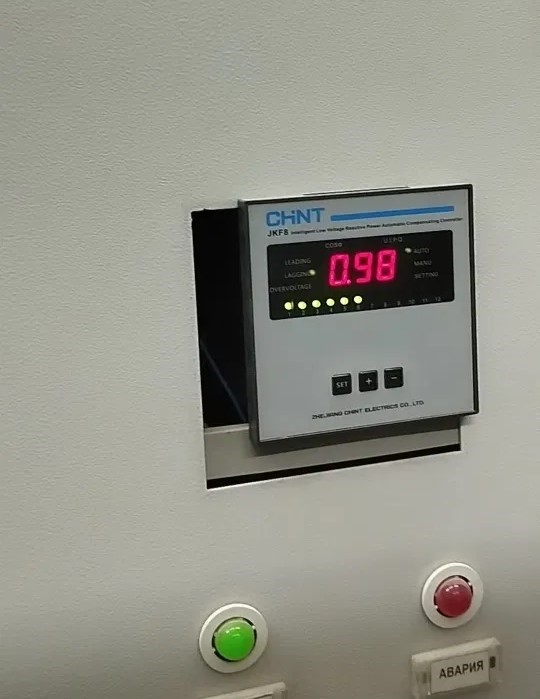

Особенности контроллера реактивной мощности CHINT JKF8
- Обеспечение надежного питания при малой нагрузке и предотвращение бросков тока благо даря комбинированному управлению на основе измерения реактивной мощности и коэффициента мощности.
- Отображение в реальном масштабе времени состояния электросети, включая такие параметры как коэффициент реактивной мощности, напряжение, ток, активная мощность, реактивная мощность и т. д.
- Возможность автоматического определения полярности измеряемого сигнала. Поэтому исключена вероятность неправильного подключения с обратной полярностью.
- В случае, если напряжение в сети электропитания упадет ниже 78% от номинального, или превысит величину, предварительно установленную для срабатывания защиты от перенапряжения, подключенные конденсаторные батареи будут автоматически, с высокой скоростью (5 с), последовательно отключаться, а значение напряжения будет отображаться на индикаторе.
- В случае, если сигнал от вторичной обмотки трансформатора тока окажется менее 150 мА, регулятор CHINT предотвратит подключение большего количества косинусных конденсаторов и автоматически с высокой скоростью (5 с) начнет последовательно отключать уже подключенные конденсаторные батареи.
- Время выполнения защитного переключения (управление замыканием/размыканием контактора) для некоторых групп косинусных онденсаторов составляет 3 минуты (продолжительность разрядки конденсаторов).
- Регулятор CHINT JKF8 имеет функцию автоматической циклической самодиагностики, которая упрощает проведение приемосдаточных испытаний конденсаторных установок.
Технические характеристики регулятора реактивной мощности CHINT JKF8
| Параметры | Технические характеристики |
| Измеряемое напряжение | 400 B±10% |
| Измеряемый ток | 150mA~5 A |
| Номинальная частота | 50/60 Гц ± 5% |
| Предотвращение подключения конденсаторов при низком напряжении | ≤150 mA |
| Коэффициент трансформации трансформатора тока | Диапазон коэффициентов трансформации трансформатора измеряемого тока: 5 … 800 Предустановленный коэффициент трансформации (заводская настройка:60, что значит 300:5) |
| Время задержки | 5 … 120 секунд (заводская настройка: 30 секунд) |
| Предустановленный режим | Полностью автоматический режим (отображается код F-0: 1): настройка порогов подключения и отключения конденсаторов не требуется Ручной режим (отображается код F-0: 0): необходимо настроить пороги подключения и отключения конденсаторов |
| Порог подключения конденсаторов | Полностью автоматический режим: блоки конденсаторов подключаются с минимальным шагом Ручной режим: предустановленное значение реактивной мощности: 1 … 120 кВАр (заводская настройка: 10 кВАр) |
| Порог отключения конденсаторов | Коэффициент мощности: 0,85 … -0,95 с непрерывной регулировкой (заводская настройка: 1,00) |
| Порог повышенного напряжения | 400 … 456 В (заводская настройка: 430 В) |
| Количество контуров | JKF8-6 (количество контуров может быть установлено от 1 до 6), JKF8-12 (количество контуров может быть установлено от 1 до 12) |
| Режим работы | Автоматическое циклическое управление размыканием/замыканием, ручное управление |
| Макс. потребляемая мощность | 15 Вт |
| Нагрузочная способность в точке контакта | 5 A/230 В (или 3 A/400 В) |
| Вес | 1.5 кг |
| Габаритные размеры | (ШxВxГ) 120×120х130 мм |
| Условия эксплуатации | Температура окружающей среды: -10 °C … +40 °C. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C. Высота над уровнем моря: ≤ 2000 м. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций. |

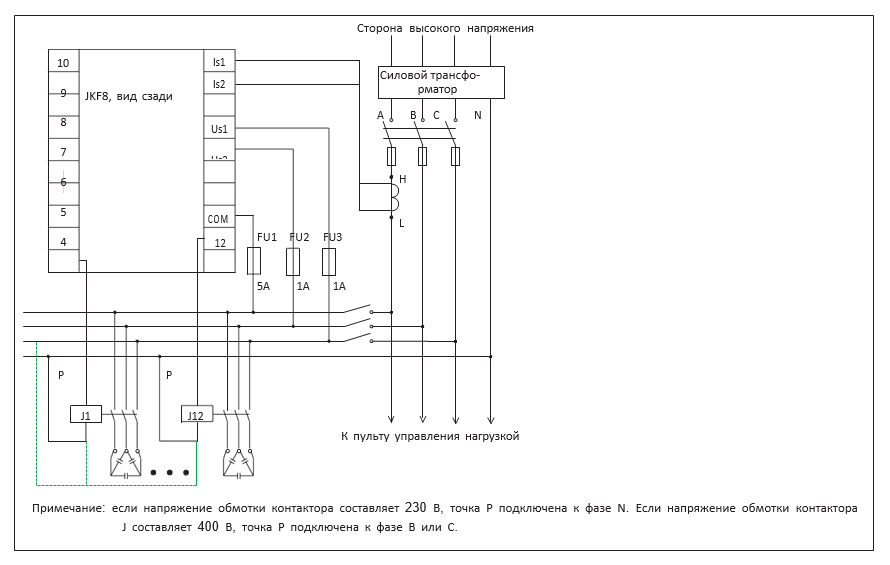

Схема подключения регулятора реактивной мощности CHINT JKF8
Скачать техническую документацию по регуляторам CHINT JKF8 :
Паспорт регулятора реактивной мощности CHINT JKF8- Инструкция по настройке регулятора реактивной мощности CHINT JKF8
Перечень регуляторов реактивной мощности CHINT JKF8, доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Регулятор CHINT JKF8-6 6 ступеней | По запросу |
|
| Регулятор CHINT JKF8-12 12 ступеней | По запросу |
|
