Конденсаторы связи СММ в металлических корпусах
Конденсаторы связи СММ (в металлическом корпусе) необходимы для подключения аппаратуры связи к линиям электропередач 6-35 кВ и тросам, предназначенным для защиты от гроз.
Конденсатор связи СММ вместе с высокочастотным заградителем и фильтром присоединения образуют одну цепочку, поэтому каждый элемент, в том числе и конденсатор, должны быть настроены под номинальное напряжение сети.
Соответствуют ТУ16-527.128-79. Диэлектрик конденсаторов – пленочный, пропитан биоразлагаемой синтетической жидкостью.

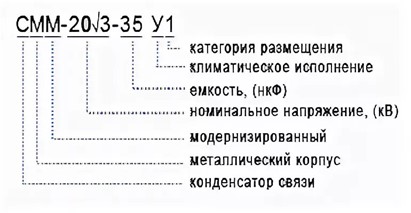

Условное обозначение конденсаторов связи СММ
Технические характеристики конденсаторов связи СММ
| Модель\характеристика | Напряжение,кВ | Емкость,мФ | Размеры корпуса (длина х ширина х высота), мм | Высота с выводами,мм | Масса,кг |
| СММ-20/v3-35 У1 | 20/v3 | 35 | 312 х 106 х 190 | 406 | 13 |
| СММ-20/v3-74 У1 | 20/v3 | 74 | 312 х 106 х 450 | 664 | 25 |
| СММ-20/v3-107 У1 | 20/v3 | 107 | 312 х 106 х 450 | 664 | 25 |
Перечень конденсаторов связи СММ, доступных для заказа:
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Конденсатор связи СММ-20/v3-35 У1 | По запросу |
|
| Конденсатор связи СММ-20/v3-74 У1 | По запросу |
|
| Конденсатор связи СММ-20/v3-107 У1 | По запросу |
|
Показано с 1 по 3 из 3 (всего 1 страниц)
