Конденсаторы КПС для электроподвижного транспорта железных дорог
Предназначены для повышения коэффициента мощности электроустановок переменного тока на железнодорожном транспорте.

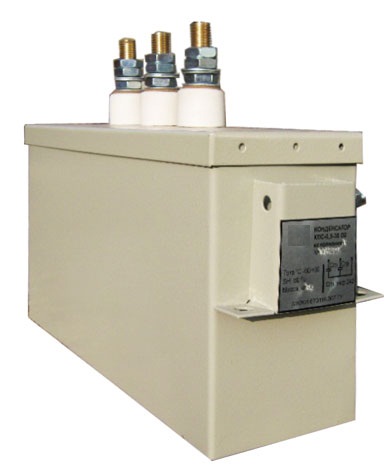

В основе конструкции конденсатора лежат корпус из листовой стали, выполненный методом сварки, который обеспечивает защиту и содержит изолированные электрические выводы, а также сами конденсаторные блоки. Для удобства обращения и надёжного крепления на корпусе имеются специальные ручки. Одна из них функционально предназначена для подключения заземляющего проводника, а на другой закреплён шильдик с важными данными.
Структура условного обозначения конденсаторов КПС для электроподвижного состава:
КПС-0,5-38-О2
К - назначение для повышения коэффициента мощности;
П - пленочный;
С - самовосстанавливающийся;
0,5 - номинальное напряжение, кВ;
38 - номинальная мощность, кВАр;
О2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Технические характеристики конденсаторов КПС-0.5 для электроподвижного состава:
| Модель\характеристика | Напряжение,кВ | Мощность,кВар | Емкость между выводами,мкФ | Количество фаз/изолированных выводов | Размеры корпуса,мм | Высота с выводами,мм | Масса,кг |
| КПС-0.5-19 О2 | 0.2 | 19 | 242 | 2/3 | 380х120х161 | 238 | 6 |
| КПС-0.5-38 О2 | 0.2 | 38 | 484 | 2/3 | 380х120х201 | 278 | 10 |

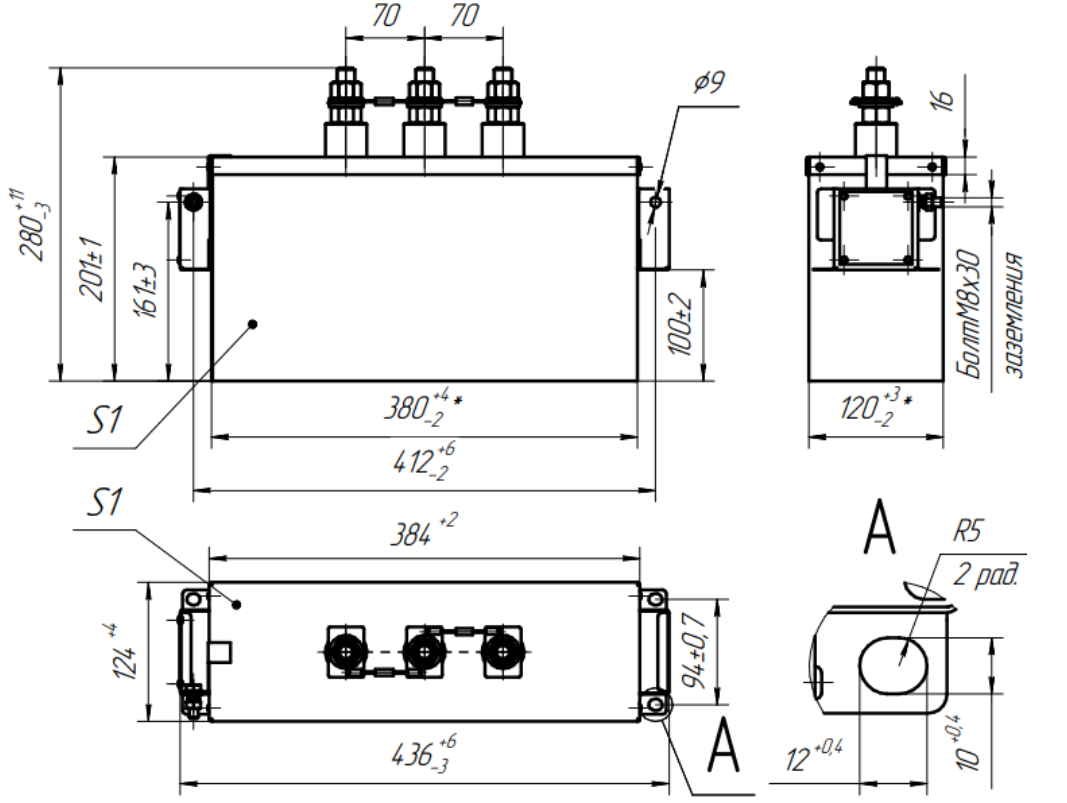

Габаритный чертеж конденсатора КПС-0.5-38 О2
Перечень конденсаторов КПС для электроподвижного транспорта железных дорог доступных для заказа:
По требованию заказчика могут быть изготовлены конденсаторы с другими значениями параметров.
Соответствуют ТУ 3414-007-05758055-99 (ТУ16-99 ДАИФ.673116.007 ТУ).
| Наименование | Стоимость | Добавить в проект |
|---|---|---|
| Конденсатор КПС-0.5-19 О2 | По запросу |
|
| Конденсатор КПС-0.5-38 О2 | По запросу |
|
Показано с 1 по 2 из 2 (всего 1 страниц)
