Конденсаторы КПС (КПС-0.38; КПС-0.4; КПС-0.5; КПС-0.66)

Конденсаторы КПС

Конденсаторы КПС предназначены для повышения коэффициента мощности электроустановок переменного тока, в том числе для комплектации конденсаторных установок, блоков и шунтовых батарей.

Конденсатор КПС состоит из сварного стального корпуса с изолированными выводами и съемного пакета. Корпус оснащен транспортировочными скобами, одна из которых имеет заземляющий болт (8 мм) и паспортную табличку. Пакет содержит две параллельные группы емкости (по 15 секций каждая), где каждая секция защищена индивидуальным предохранителем. Общий вывод групп емкости обозначен "0" на крышке. Конденсатор пропитан экологически безопасной синтетической жидкостью.

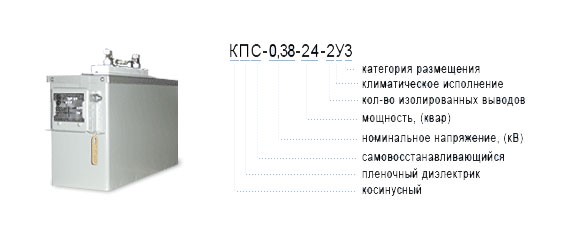

Структура условного обозначения конденсаторов КПС

Соответствуют ТУ 3414-104-05758055-99.Поставляются в комплекте со съемными наружными разрядными резисторами.

Технические характеристики сухих конденсаторов КПС, доступных для заказа:

Модель\характеристика	Напряжение,кВ	Мощность,кВар	Емкость между выводами,мкФ	Количество фаз/изолированных выводов	Размеры корпуса,мм	Высота с выводами,мм	Масса,кг
КПС-0.38-8.33-2У3	0.38	8.33	183.6	1/2	380х67х101	156	5
КПС-0.38-8.33-3У3	0.38	8.33	91.8	3/3	380х67х101	156	5
КПС-0.38-9-2У3	0.38	9	198.4	1/2	380х67х101	156	5
КПС-0.38-9-3У3	0.38	9	99.2	3/3	380х67х101	156	5
КПС-0.38-10-2У3	0.38	10	220.4	1/2	380х67х161	216	6
КПС-0.38-10-3У3	0.38	10	110.2	3/3	380х67х161	216	6
КПС-0.38-11-2У3	0.38	11	242.5	1/2	380х67х161	216	6
КПС-0.38-11-3У3	0.38	11	121.2	3/3	380х67х161	216	6
КПС-0.38-12-2У3	0.38	12	264.5	1/2	380х67х161	216	6
КПС-0.38-12-3У3	0.38	12	132.3	3/3	380х67х161	216	6
КПС-0.38-13-2У3	0.38	13	286.6	1/2	380х67х161	216	6
КПС-0.38-13-3У3	0.38	13	143.3	3/3	380х67х161	216	6
КПС-0.38-15-2У3	0.38	15	331	1/2	380х67х161	216	6
КПС-0.38-15-3У3	0.38	15	165.3	3/3	380х67х161	216	6
КПС-0.38-16-2У3	0.38	16	353	1/2	380х67х161	216	6
КПС-0.38-16-3У3	0.38	16	176.3	3/3	380х67х161	216	6
КПС-0.38-18-2У3	0.38	18	397	1/2	380х67х161	216	6
КПС-0.38-18-3У3	0.38	18	198.4	3/3	380х67х161	216	6
КПС-0.38-20-2У3	0.38	20	441	1/2	380х120х161	216	7
КПС-0.38-20-3У3	0.38	20	220.4	3/3	380х120х161	216	7
КПС-0.38-24-2У3	0.38	24	529	1/2	380х120х161	216	7
КПС-0.38-24-3У3	0.38	24	264.5	3/3	380х120х161	216	7
КПС-0.38-25-2У3	0.38	25	551	1/2	380х120х161	216	7
КПС-0.38-25-3У3	0.38	25	275.5	3/3	380х120х161	216	7
КПС-0.38-26-2У3	0.38	26	573	1/2	380х120х161	216	7
КПС-0.38-26-3У3	0.38	26	286.6	3/3	380х120х161	216	7
КПС-0.38-27-2У3	0.38	27	595	1/2	380х120х161	216	7
КПС-0.38-27-3У3	0.38	27	297.6	3/3	380х120х161	216	7
КПС-0.38-36-2У3	0.38	36	794	1/2	380х120х201	256	10
КПС-0.38-36-3У3	0.38	36	397	3/3	380х120х201	256	10
КПС-0.38-45-2У3	0.38	45	992	1/2	380х120х241	296	11
КПС-0.38-45-3У3	0.38	45	496	3/3	380х120х241	296	11
КПС-0.38-50-2У3	0.38	50	1102	1/2	380х120х281	336	13
КПС-0.38-50-3У3	0.38	50	551	3/3	380х120х281	336	13
КПС-0.38-54-2У3	0.38	54	1190	1/2	380х120х281	336	13
КПС-0.38-54-3У3	0.38	54	595	3/3	380х120х281	336	13
КПС-0.38-63-2У3	0.38	63	1389	1/2	380х120х321	376	15
КПС-0.38-63-3У3	0.38	63	694	3/3	380х120х321	376	15
КПС-0.38-72-2У3	0.38	72	1587	1/2	380х120х361	416	17
КПС-0.38-72-3У3	0.38	72	794	3/3	380х120х361	416	17
КПС-0.38-81-2У3	0.38	81	1786	1/2	380х120х401	456	18
КПС-0.38-81-3У3	0.38	81	893	3/3	380х120х401	456	18
КПС-0.4-8.33-2У3	0.4	8.33	165.7	1/2	380х67х101	156	5
КПС-0.4-8.33-3У3	0.4	8.33	82.9	3/3	380х67х101	156	5
КПС-0.4-9-2У3	0.4	9	179	1/2	380х67х101	156	5
КПС-0.4-9-3У3	0.4	9	89.5	3/3	380х67х101	156	5
КПС-0.4-10-2У3	0.4	10	198.9	1/2	380х67х101	156	5
КПС-0.4-10-3У3	0.4	10	99.5	3/3	380х67х101	156	5
КПС-0.4-12-2У3	0.4	12	238.7	1/2	380х67х161	216	6
КПС-0.4-12-3У3	0.4	12	119.4	3/3	380х67х161	216	6
КПС-0.4-12.5-2У3	0.4	12.5	248.7	1/2	380х67х161	216	6
КПС-0.4-12.5-3У3	0.4	12.5	124.3	3/3	380х67х161	216	6
КПС-0.4-13.3-2У3	0.4	13.3	264.6	1/2	380х67х161	216	6
КПС-0.4-13.3-3У3	0.4	13.3	132.3	3/3	380х67х161	216	6
КПС-0.4-15-2У3	0.4	15	298.4	1/2	380х67х161	216	6
КПС-0.4-15-3У3	0.4	15	149.2	3/3	380х67х161	216	6
КПС-0.4-16.7-2У3	0.4	16.7	332	1/2	380х67х161	216	6
КПС-0.4-16.7-3У3	0.4	16.7	166.1	3/3	380х67х161	216	6
КПС-0.4-18-2У3	0.4	18	358	1/2	380х67х161	216	6
КПС-0.4-18-3У3	0.4	18	179	3/3	380х67х161	216	6
КПС-0.4-20-2У3	0.4	20	398	1/2	380х67х161	216	6
КПС-0.4-20-3У3	0.4	20	198.9	3/3	380х67х161	216	6
КПС-0.4-25-2У3	0.4	25	497	1/2	380х120х161	216	6
КПС-0.4-25-3У3	0.4	25	248.7	3/3	380х120х161	216	6
КПС-0.4-30-2У3	0.4	30	507	1/2	380х120х161	216	6
КПС-0.4-30-3У3	0.4	30	298.4	3/3	380х120х161	216	6
КПС-0.4-33.3-2У3	0.4	33.3	662	1/2	380х120х201	256	10
КПС-0.4-33.3-3У3	0.4	33.3	331	3/3	380х120х201	256	10
КПС-0.4-36-2У3	0.4	36	716	1/2	380х120х201	256	10
КПС-0.4-36-3У3	0.4	36	358	3/3	380х120х201	256	10
КПС-0.4-37.5-2У3	0.4	37.5	746	1/2	380х120х201	256	10
КПС-0.4-37.5-3У3	0.4	37.5	373	3/3	380х120х201	256	10
КПС-0.4-40-2У3	0.4	40	706	1/2	380х120х201	256	10
КПС-0.4-40-3У3	0.4	40	398	3/3	380х120х201	256	10
КПС-0.4-50-2У3	0.4	50	995	1/2	380х120х241	296	11
КПС-0.4-50-3У3	0.4	50	497	3/3	380х120х241	296	11
КПС-0.4-60-2У3	0.4	60	1194	1/2	380х120х281	336	13
КПС-0.4-60-3У3	0.4	60	597	3/3	380х120х281	336	13
КПС-0.4-67-2У3	0.4	67	1333	1/2	380х120х321	376	15
КПС-0.4-67-3У3	0.4	67	666	3/3	380х120х321	376	15
КПС-0.4-70-2У3	0.4	70	1393	1/2	380х120х321	376	15
КПС-0.4-70-2У3	0.4	70	696	3/3	380х120х321	376	15
КПС-0.4-75-2У3	0.4	75	1492	1/2	380х120х361	416	16
КПС-0.4-75-3У3	0.4	75	746	3/3	380х120х361	416	16
КПС-0.4-80-2У3	0.4	80	1592	1/2	380х120х361	416	16
КПС-0.4-80-3У3	0.4	80	796	3/3	380х120х361	416	16
КПС-0.4-90-2У3	0.4	90	1790	1/2	380х120х401	456	18
КПС-0.4-90-3У3	0.4	90	895	3/3	380х120х401	456	18
КПС-0.5-8.33-2У3	0.5	8.33	106.1	1/2	380х67х101	156	5
КПС-0.5-8.33-3У3	0.5	8.33	53	3/3	380х67х101	156	5
КПС-0.5-9-2У3	0.5	9	114.6	1/2	380х67х101	156	5
КПС-0.5-9-3У3	0.5	9	57.3	3/3	380х67х101	156	5
КПС-0.5-10-2У3	0.5	10	127.3	1/2	380х67х101	156	5
КПС-0.5-10-3У3	0.5	10	63.7	3/3	380х67х101	156	5
КПС-0.5-12-2У3	0.5	12	152.8	1/2	380х67х161	216	6
КПС-0.5-12-3У3	0.5	12	76.4	3/3	380х67х161	216	6
КПС-0.5-13-2У3	0.5	13	165.5	1/2	380х67х161	216	6
КПС-0.5-13-3У3	0.5	13	82.8	3/3	380х67х161	216	6
КПС-0.5-16.7-2У3	0.5	16.7	212.6	1/2	380х67х161	216	6
КПС-0.5-16.7-3У3	0.5	16.7	106.3	3/3	380х67х161	216	6
КПС-0.5-20-2У3	0.5	20	254.6	1/2	380х67х161	216	6
КПС-0.5-20-3У3	0.5	20	127.3	3/3	380х67х161	216	6
КПС-0.5-24-2У3	0.5	24	306	1/2	280х120х161	216	7
КПС-0.5-24-3У3	0.5	24	152.8	3/3	280х120х161	216	7
КПС-0.5-26-2У3	0.5	26	331	1/2	280х120х161	216	7
КПС-0.5-26-3У3	0.5	26	165.5	3/3	280х120х161	216	7
КПС-0.5-30-2У3	0.5	30	382	1/2	280х120х161	216	7
КПС-0.5-30-3У3	0.5	30	191	3/3	280х120х161	216	7
КПС-0.5-40-2У3	0.5	40	509	1/2	380х120х201	256	10
КПС-0.5-40-3У3	0.5	40	254.6	3/3	380х120х201	256	10
КПС-0.5-50-2У3	0.5	50	637	1/2	380х120х241	296	11
КПС-0.5-50-3У3	0.5	50	318	3/3	380х120х241	296	11
КПС-0.5-60-2У3	0.5	60	764	1/2	380х120х281	336	13
КПС-0.5-60-3У3	0.5	60	382	3/3	380х120х281	336	13
КПС-0.5-67-2У3	0.5	67	853	1/2	380х120х321	376	15
КПС-0.5-67-3У3	0.5	67	427	3/3	380х120х321	376	15
КПС-0.5-70-2У3	0.5	70	891	1/2	380х120х321	376	15
КПС-0.5-70-3У3	0.5	70	446	3/3	380х120х321	376	15
КПС-0.5-75-2У3	0.5	75	955	1/2	380х120х361	416	16
КПС-0.5-75-3У3	0.5	75	477	3/3	380х120х361	416	16
КПС-0.5-80-2У3	0.5	80	1019	1/2	380х120х361	416	16
КПС-0.5-80-3У3	0.5	80	509	3/3	380х120х361	416	16
КПС-0.5-90-2У3	0.5	90	1146	1/2	380х120х401	456	18
КПС-0.5-90-3У3	0.5	90	573	3/3	380х120х401	456	18
КПС-0.66-12-3У3	0.66	12	43.8	3/3	380х67х161	216	6
КПС-0.66-13-3У3	0.66	13	47.5	3/3	380х67х161	216	6
КПС-0.66-18-3У3	0.66	18	65.8	3/3	380х67х161	216	6
КПС-0.66-20-3У3	0.66	20	73.1	3/3	380х120х161	216	7
КПС-0.66-25-3У3	0.66	25	91.3	3/3	380х120х161	216	7
КПС-0.66-26-3У3	0.66	26	95.00	3/3	380х120х161	216	7
КПС-0.66-27-3У3	0.66	27	98.6	3/3	380х120х161	216	7
КПС-0.66-30-3У3	0.66	30	109.6	3/3	380х120х201	256	10
КПС-0.66-36-3У3	0.66	36	131.5	3/3	380х120х201	256	10
КПС-0.66-40-3У3	0.66	40	146.1	3/3	380х120х241	296	11
КПС-0.66-45-3У3	0.66	45	164.4	3/3	380х120х241	296	11
КПС-0.66-50-3У3	0.66	50	182.7	3/3	380х120х281	336	13
