Модуль питания ручного сканера для RS232/RS422 и USB Интерфейс
Преимущества модуль питания ручного сканера Bartec
- Не требуются внешние ступени разделения
- Непосредственный монтаж в зоне 1 и 21 ATEX
Описание модуля питания ручного сканера Bartec
Модуль питания служит для искробезопасного питания и разделения линии данных сканера BCS 160ex.

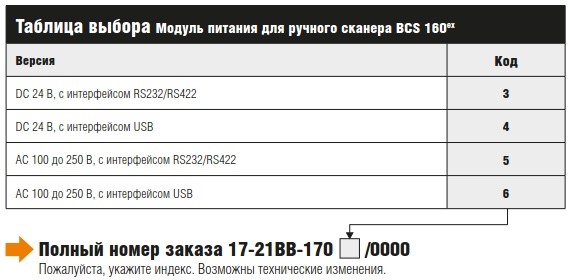

Для взрывоопасных зон существует два варианта исполнения модуля питания:
— AC 100 В до AC 250 В
— DC 24 В
Все варианты снабжены интерфейсами RS232/RS422 или USB. Во взрывоопасных зонах 1 и 21 модуль питания соединяется с ручным сканером посредством съемного разъема.
Взрывозащита модуля питания ручного сканера Bartec
Маркировка ATEX зоны 1 и 21
II 2G Ex e q [ib] IIC T4 Gb
II 2D Ex tb IIIC T135 °C Db
Сертификат испытаний IBExU 09 ATEX 1091
Технические характеристики модуля питания ручного сканера Bartec
- Температура окружающей среды от -25 °C до +60 °C
- Температура хранения от -40 °C до +60 °C
- Максимальная дальность действия между модулем питания и хостом интерфейс RS232 до 20 м
- интерфейс RS422 до 1000 м
- интерфейс USB до 5 м
- Номинальное напряжение/ потребляемая мощность AC 100 В до AC 250 В/прибл. 3,3 Вт
- DC 24 В/прибл. 4,0 Вт
- Диапазон входного напряжения AC 90 В до AC 253 В, 50 до 60 Гц
- DC 18 В до 30 В
- Максимальный аварийный потенциалUm = 253 В
- Максимальное выходное напряжени UO = 4,9 В
- Максимальный выходной ток IO = 440 мА
- Максимальная выходная мощность PO = 1,20 Вт
- Максимальная внешняя емкость CO = 113 µФ
- Максимальная внешняя индуктивностьLO = 0,1 мГн
- Размеры (ширина x высота x глубина) 250 мм x 140 мм x 56 мм
- Масса прибл. 3,1 кг
- Материал корпуса алюминий
- Степень защиты (EN 60529) IP 64
