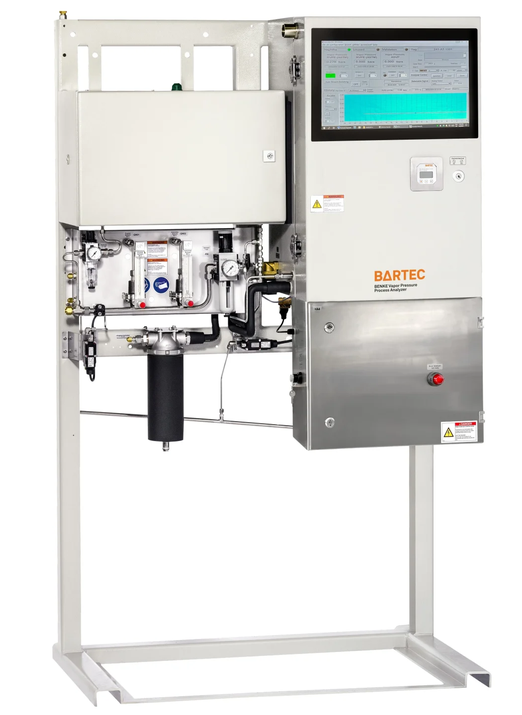

Поточный анализатор давления насыщенных паров Bartec BENKE RVP-4
Поточный анализатор BARTEC BENKE RVP-4 предназначен для определения давления насыщенных паров (ДНП) в широком спектре нефтепродуктов. Универсальность конструкции позволяет прибору эффективно работать как с бензинами, так и со сжиженным природным газом (СПГ). Устройство адаптировано для анализа высоковязких сред, включая сырую нефть, и не требует проведения дополнительных циклов промывки. Функционал прибора поддерживает измерение давления паров при различных температурных режимах, в том числе определение истинного давления паров (TVP).
Преимущества Bartec BENKE RVP-4
Применение Bartec BENKE RVP-4
Оптимизация топливных характеристик и транспортировки углеводородов
- Бензины: Несоответствие ДНП нормативным значениям ведет к деградации эксплуатационных свойств. Низкие показатели ДНП критичны для холодного пуска (проблемы с искрообразованием), тогда как избыточное ДНП провоцирует кавитацию и образование паровых пробок, нарушающих плавность работы ДВС в условиях разреженного воздуха.
- Нефть: Снижение вязкости нефти для обеспечения её транспортабельности достигается путем компаундирования с легкими разбавителями (конденсат, фракции природного газа). Мониторинг качества смешения базируется на данных поточных анализаторов вязкостно-плотностных характеристик.

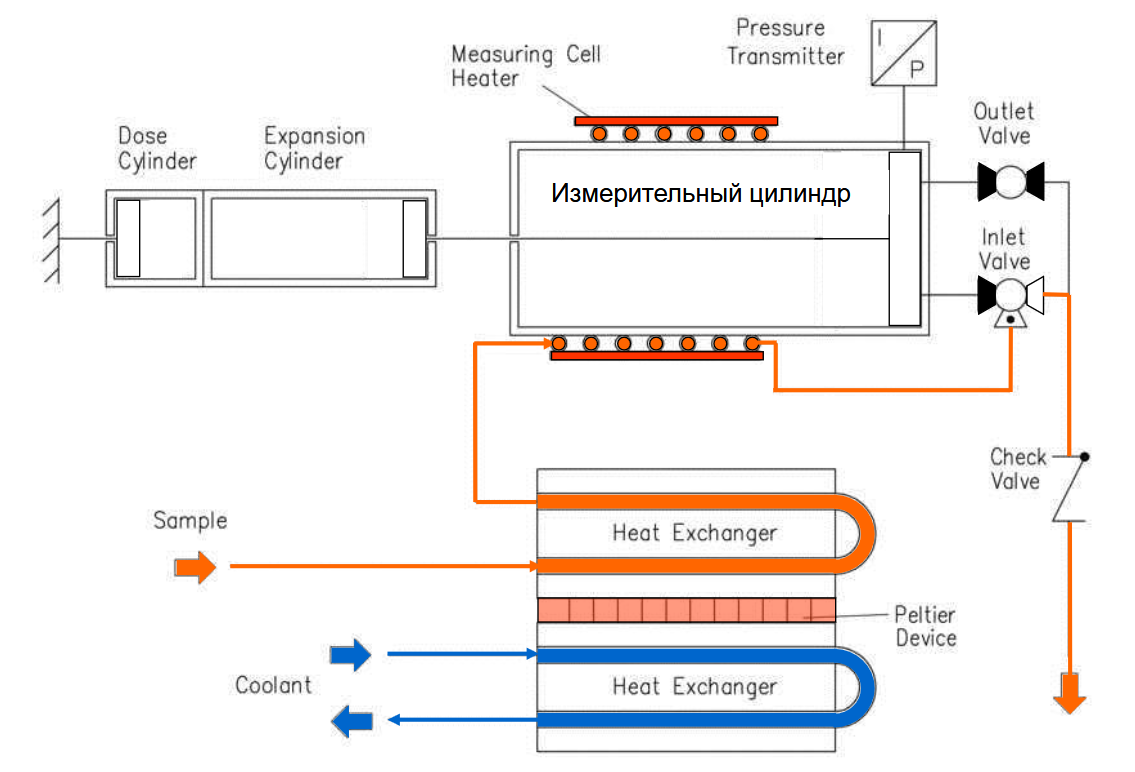

Как работает микрометод определения давления паров топлива?
Процесс начинается с помещения пробы топлива в специальную ячейку, нагретую до 37,8 °C. Встроенный контроллер точно поддерживает эту температуру на протяжении всего теста. С помощью поршня в камеру подается строго определенный объем жидкости. Затем клапан перекрывает ячейку, и объем пространства над жидкостью увеличивается так, чтобы соотношение пара и топлива составило 4:1. Как только давление в системе стабилизируется, прибор фиксирует итоговое значение — это и есть давление насыщенных паров, полученное по «микрометоду».
Взрывозащита
ATEX: II 2G Ex h IIC T4 Gb X
IECEx: Ex IIC T4 Gb
NEC 500: Class I, Division 2, Group B,C and D
NEC 505: Class I, Zone 1, AEx db eb ib pxb IIC
T3 resp. T4 CEC Sec. 18: Ex db eb ib pxb IIC T3
resp. T4
ТР ТС 012/2011: II Gb T4 X
Технические характеристики Bartec BENKE RVP-4
| Характеристики | Значение |
| Технология | Конструктивное исполнение с ходами поршней цилиндров, позволяющее добиться соотношения пар-жидкость 4:1 |
| Метод | соответствует: ASTM D5191, DIN EN 13016-1 соотносится с: ASTM D4953*, ASTM D323, ASTM D5482, ASTM D6377 (сырая нефть), ASTM D1267, ASTM D6897 |
| Диапазон измерения | топлива: до 1.6 бар топлива СПГ: до 16 бар |
| Повторяемость | ≤ DIN EN/ASTM Стандартно для топлива 1.5 мбар Стандартно для топлива СПГ 50 мбар |
| Воспроизводимость | ≤ DIN EN/ASTM |
| Цикл измерений | периодический, стандартное время цикла 7 мин, зависит от хим. состава образца |
| Потоки продуктов | 2 x образец, 1 x валидация (опционально) |
| Температура измерений | +37.8 °C, до +60 °C опционально |
| Электрические данные | |
| Номинальное напряжение | 230 В пер. тока ± 10 %, 1 фаза; 50 Гц; прочее напряжение по запросу |
| Макс. потребляемая мощность | прибл. 600 Вт |
| Класс защиты | IP 54 (сравнимо с NEMA 13) |
| Температура окр. среды | эксплуатация: от +5 до +40 °С хранение: от 0 до +60 °С |
| Влажность окр. среды | не коррозионная окружающая среда, относительная влажность при эксплуатации: от 5 до 80 % хранении: от 5 до 85 % |
| Проба | |
| Качество | тонкость фильтрации 10 мкм, содержание влаги макс. 500 ч./млн., ≤ 200 сСт при температуре на входе |
| Свойства | Температура застывания на 15 К ниже температуры измерения или температуры помутнения, для сырой нефти необходима температура начала кристаллизации парафинов |
| Расход | прибл. 2 - 10 л/ч (зависит от пробы) прибл. 30 л/ч для охлаждения пробой элемента Пельтье (не требуется, если имеется подвод охлаждающей жидкости) |
| Давление на входе | мин. на 2 бар выше диапазона измерения стандартно: до 8 бар опционально: до 18 бар |
| Температура на входе | Стандартно: Tизм**< +45 °C: Tизм**-40 K< Технические данные могут быть изменены без предварительного уведомления. – * Расчет давления сухих насыщенных паров для |
| Качество | класс влажности 2 или лучше согл. ISO 8573.1 |
| Хладагент | подача контролируется охладителем |
| Расход | проба как хладагент: 20 - 40 л/ч или охлаждающая технологическая вода: 10 - 30 л/ч для охлаждения элемента Пельтье |
| Температура | от +5 до +50 °C, значение изменение температуры не должно превышать 1.0 K/мин |
| Давление на входе | 2 - 7 бар |
| Качество | тонкость фильтрации 50 мкм |
| Входные и выходные сигналы | |
| Аналоговые выходы | давление пара (прочие по запросу) |
| Цифровые выходы | сигнал тревоги, готовность/валидация |
| Цифровые входы | Выбор потока, запрос валидации, сброс |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | макс. 8 (4 - 20 мА; 1000 Ом) активный, изолированный по запросу |
| Аналоговые входы | 4 - 20 мА; 160 Ом |
| Цифровые выходы | 24 В пост. тока; макс. 0.5 A |
| Цифровые входы | верхний уровень: 15 - 28 В пост. тока нижний уровень: 0 - 4 В пост. тока |
| Выход вспомогательного источника питания | 24 В пост. тока; макс. 0.8 A |
| Блок управления | |
| Центральный блок управления | промышленный компьютер |
| Операционная система | Windows 10 Enterprise LTSB |
| Управляющее ПО | PACS |
| Пользовательские интерфейсы | |
| Дисплей | сенсорный TFT дисплей 1366 x 768 пикселей |
| Клавиатура | виртуальная клавиатура, управляемая через сенсорный TFT дисплей |
| Соединения | |
| Трубные фитинги | Swagelok® 6 мм / 12 мм / 18 мм прочие фитинги по запросу |
| Сброс | атмосферный противодавление по запросу |
| Вес и размеры | |
| Вес | прибл. 250 кг |
| Размеры (Ш x В x Г) | прибл. 1191 x 1930 x 710 мм |
| Требования по размещению | права: 150 мм /слева: 100 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | по запросу |
| Интерфейс MODBUS | MODBUS/RTU через RS485 или RS422 или ВОЛС (op is GA), MODBUS/TCP через ВОЛС (op is GA) |
| Удаленный доступ | через Ethernet (VDSL или ВОЛС) (op is GA) |
