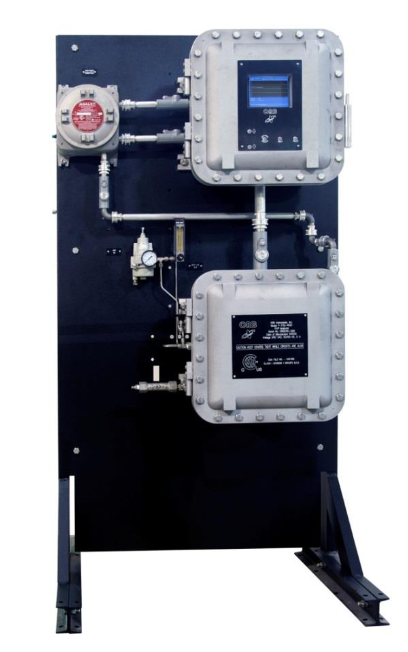

Поточный анализатор давления насыщенных паров по Рейду Bartec ORB P-700
Законодательное ограничение давления паров бензина (не более 9,0 psi в озоновый сезон), установленное EPA в 1990 году, сделало точный контроль качества топлива обязательным условием работы НПЗ и терминалов. Использование современных систем анализа давления паров по Рейду позволяет предприятиям не только избежать штрафных санкций, но и эффективно управлять процессом смешения. Это дает двойную выгоду: гарантирует соответствие экологическим стандартам и повышает экономическую эффективность производства за счет оптимизации состава топлива.
Преимущества Bartec ORB P-700
Применение Bartec ORB P-700
- Бензин
- Нефть
- Конденсат
Взрывозащита
ATEX: Ex db IIB+H2 T6 Gb
IECEX: Ex db IIB+H2 T6 Gb
NEC: Class I Div 1 Group B, C + D
Технические характеристики поточного анализатора давления насыщенных паров по Рейду Bartec ORB P-700
| Характеристики | Значение |
| Технология | используется система управления дозирующим шприцом с цифровым программным управлением; микропроба 0.5 мл |
| Метод | соотносится с: ASTM D323, ASTM D4953, ASTM D5482, ASTM D5191, ASTM D6377 |
| Диапазон измерения | 0 - 2.4 бар |
| Повторяемость | 3.4 мбар |
| Воспроизводимость | ≤ ASTM |
| Цикл измерений | меньше чем 5 мин |
| Электрические данные | |
| Номинальное напряжение | 100 - 120 В пер.тока, 1 фаза; 50/60 Гц 200 - 240 В пер.тока, 1 фаза; 50/60 Гц |
| Макс. потребляемая мощность | меньше чем 500 Вт |
| Класс защиты | IP 65 |
| Температура окр. среды | эксплуатация: от -20 до +40 °С |
| Влажность окр. среды | до 90 % |
| Проба | |
| Качество | чистый сухой, тонкость фильтрации 10 мкм и лучше 10 мкм и лучше, без взвешенной воды |
| Свойства | |
| Расход | 1.2 - 6 л/ч |
| Давление на входе | 1 - 3.8 бар |
| Температура на входе | от +2 до +75 °С |
| Вязкость | макс. 15 сСт |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка ячейки | 10 л/ч |
| Давление на входе | 1 - 17.2 бар |
| Качество | чистый сухой, без масла и твердых частиц, воздух КИП |
| Хладагент | не требуется |
| Входные и выходные сигналы | |
| Аналоговые выходы | значения ДНП по Рейду, предупреждение о техническом обслуживанием, ДНП по Рейду 1, ДНП по Рейду 2, истинное давление паров, температура ячейки (опционально), 2 выхода стандартно для индикации измерения |
| Цифровые выходы | сигнал тревоги значения ДНП по Рейду, предупреждение о техническом обслуживании, предупреждение о неисправности анализатора, готовность, валидация, предупреждение (опционально ваши требования), 3 сухих программируемых контакта |
| Цифровые входы | пользовательский аварийный сигнал, удаленный режим ожидания, переключение потока, валидация (сухой контакт) |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | 3 x 4 - 20 мА, активные, изолированные |
| Цифровые выходы | 250 В пер. тока, макс. 3A, 3 сухих контакта |
| Цифровые входы | сухой контакт |
| Пользовательские интерфейсы | |
| Дисплей | 7" цветной графический |
| Клавиатура | 5-кнопочная, магнитная, не требуется разрешение на огневые работы |
| Соединения | |
| Вход образца | 1/4" FNPT |
| Выход образца | 1/4" FNPT |
| Сброс | 1/4" FNPT |
| Вес и размеры | |
| Вес | прибл. 228 кг |
| Размеры (Ш x В x Г) | прибл. 940 x 1803 x 762 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | опционально, давление в ячейке, результат валидации, температура ячейки, истинное давление пара дополнительные опции по запросу |
| MODBUS | доступны выходы TCP/IP Serial/Выход RTU MODBUS |
