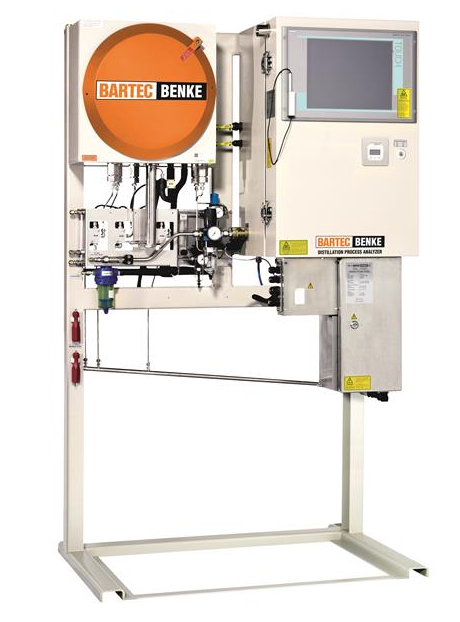

Поточный анализатор фракционного состава Bartec BENKE DPA-4
Анализатор фракционного состава DPA-4 от BARTEC — уникальное решение, полностью отвечающее жестким требованиям стандарта ASTM D86. Прибор поддерживает два режима работы: стандартный (SAM), соответствующий методике ASTM D86, и ускоренный (RAM), позволяющий сократить длительность цикла на 60%. DPA-4 эффективно применяется для оптимизации процессов смешения. Дополнительно доступна функция вакуумной дистилляции, которая исключает термическую деградацию термочувствительных продуктов (например, пальмового масла) и позволяет анализировать пробы с более высокими температурами кипения.
Преимущества
Применение
- Бензин / Бензин крекинга
- Нафта / Нафта крекинга
- Керосин/ Керосин крекинга
- Дизель / Дизель крекинга
- Атмосферный газойль / Тяжелый газойль
- Смешение бензинов
- Смешение дизельных топлив
- Станции смешения
- Производство растворителей

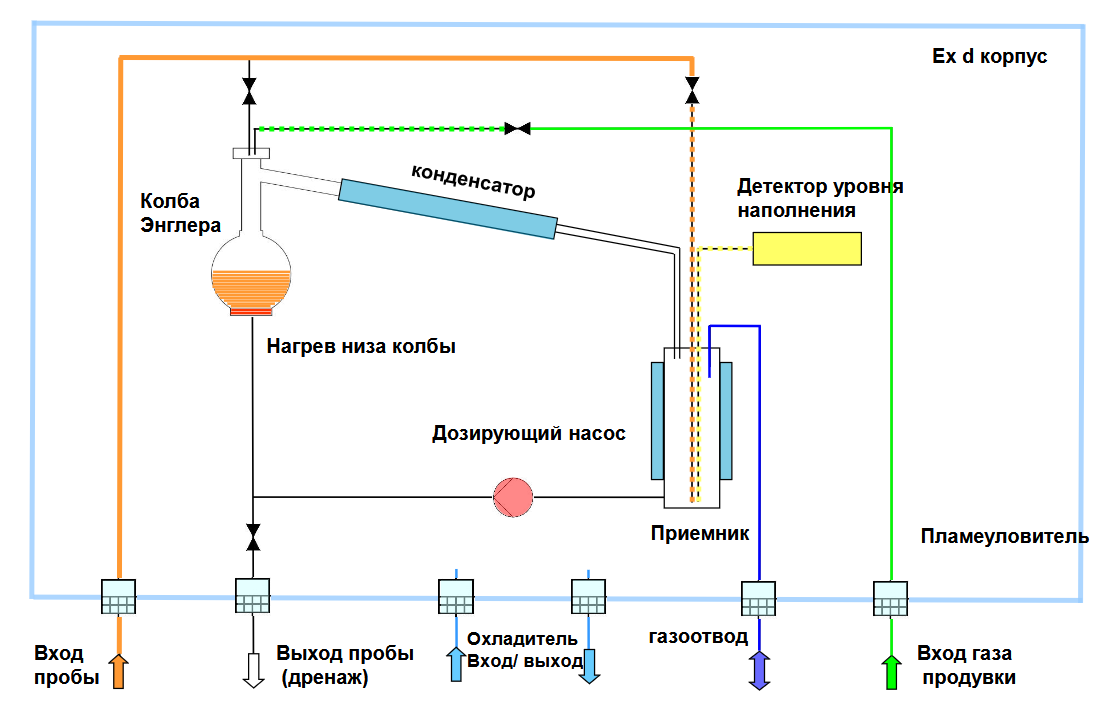

Процедура включает дистилляцию 100 мл образца в открытой колбе при азотной продувке в течение установленного интервала времени. Пары пробы конденсируются в системе с водяным охлаждением. Сбор конденсата осуществляется в градуированный приемник, где объем измеряется методом дифференциального давления с поправкой на плотность в заданных точках выхода дистиллята.
Взрывозащита
ATEX: II 2G Ex h IIC T4 Gb X
IECEx: Ex IIC T4 Gb
NEC 500: Class I, Division 2, Group B,C and D
NEC 505: Class I, Zone 1, AEx d e ib px IIB
resp. IIB+H2 T3 resp. T4
CEC Sec. 18: Ex d e ib px IIC T3 resp. T4
ТР ТС 012/2011: II Gb T4 X
Технические характеристики Bartec BENKE DPA-4
| Характеристики | Значение |
| Технология | дистилляция |
| Метод | SAM соответствует: ASTM D86, DIN EN ISO 3405, IP 123 SAM соотносится с: ASTM D4814 (расчет Tотношение пар/жидкость) ASTM D4737 (расчетный цетановый индекс) RAM соотносится с: ASTM D86, DIN EN ISO 3405, IP 123 |
| Диапазон измерения | от +20 до +420 °C программируемые точки процента отгона (объема отогнанного продукта) / температуры |
| Повторяемость | ≤ DIN EN/ASTM например, для бензина 1 °C при Т |
| Воспроизводимость | ≤ DIN EN/ASTM |
| Цикл измерений | ориентировочное время для бензина/ дизеля в SAM, мин: ТНК: прибл. 24/29 50 % прибл. 36/41 ТКК: прибл. 45/50 время цикла будет уменьшено прибл. на 40 % в RAM |
| Потоки продуктов | до 3 x проба, 1 х валидация (требуется дополнительное оборудование) |
| Электрические данные | |
| Номинальное напряжение | 230 В пер.тока ± 10 %, 1 фаза; 50 Гц; прочее напряжение по запросу |
| Макс. потребляемая мощность | прибл. 600 Вт |
| Класс защиты | IP 54 (сравнимо с NEMA 13) |
| Температура окр. среды | эксплуатация: от +5 до +40 °С хранение: от 0 до +60 °С |
| Влажность окр. среды | не коррозионная окружающая среда, относительная влажность при эксплуатации: от 5 до 80 % хранении: от 5 до 85 % |
| Проба | |
| Качество | тонкость фильтрации 50 мкм, без пузырей (≤ 37 сСт при температуре на входе) |
| Расход | прибл. 10 - 40 л/ч (≥ 10 сСт: макс. 15 л/ч) |
| Давление на входе | 1.5 - 2 бар |
| Температура на входе | зависит от применения, макс. 55 °C |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка | 8 Нм3/ч при продувке (~12 мин) |
| Давление на входе | 2 - 7 бар |
| Качество | класс влажности 2 или лучше согл. ISO 8573.1 |
| Расход азота | макс. 0.001 Нм3/ч в процессе анализа |
| Давление на входе | 3.5 - 10 бар |
| Качество | чистота ≥ 98%, класс 2 или лучше согл. ISO 8573-1 |
| Хладагент | |
| Расход | макс. 60 л/ч |
| Температура | от -10 до +55 °C |
| Давление на входе | 2 - 7 бар |
| Качество | тонкость фильтрации 50 мкм |
| Входные и выходные сигналы | |
| Аналоговые выходы | температура для указанного объема отогнанного продукта |
| Цифровые выходы | сигнал тревоги, готовность/валидация |
| Цифровые входы | выбор потока, валидация, сброс |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | макс. 8 (4 - 20 мА; 1000 Ом) активный изолированный по запросу |
| Аналоговые входы | 4 - 20 мА; 160 Ом |
| Цифровые выходы | 24 В пост. тока; макс. 0.5 A |
| Цифровые входы | верхний уровень: 15 - 28 В пост. тока нижний уровень: 0 - 4 В пост. тока |
| Выход вспомогательного источника питания | 24 В пост. тока; макс. 0.8 A |
| Блок управления | |
| Центральный блок управления | промышленный компьютер |
| Операционная система | Windows 10 Enterprise LTSB |
| Управляющее ПО | PACS |
| Пользовательские интерфейсы | |
| Дисплей | сенсорный TFT дисплей 1366 x 768 пикселей |
| Клавиатура | виртуальная клавиатура, управляемая через сенсорный TFT дисплей |
| Соединения | |
| Трубные фитинги | Swagelok® 6 мм / 12 мм / 18 мм прочие фитинги по запросу |
| Сброс | атмосферный противодавление по запросу |
| Вес и размеры | |
| Вес | прибл. 250 кг |
| Размеры (Ш x В x Г) | прибл. 1140 x 1900 x 710 мм |
| Требования по размещению | справа: 150 мм / слева: 100 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | по запросу |
| Аналоговые входы | плотность |
| Интерфейс MODBUS | MODBUS/RTU через RS485 или RS422 или ВОЛС (op is GA), MODBUS/TCP через ВОЛС (op is GA) |
| Удаленный доступ | через Ethernet (VDSL или ВОЛС (op is GA)) |
