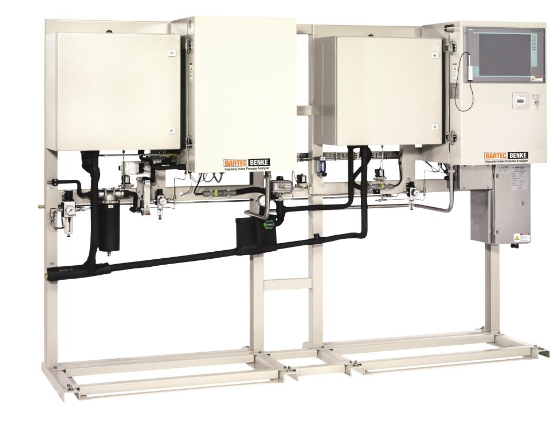

Поточный анализатор индекса вязкости Bartec BENKE VI-4
Для обеспечения стабильно высокого качества смазочных материалов и мазута компания BARTEC предлагает поточный анализатор VI-4. Прибор автоматически рассчитывает индекс вязкости по методу ASTM D2270, используя данные двух независимых модулей, работающих при 40 °C и 100 °C. Ключевое преимущество модели — непревзойденная точность поддержания температуры пробы (± 0,02 °С), что гарантирует достоверность результатов. Использование VI-4 позволяет производителям не только улучшить характеристики продукта, но и оптимизировать расходы. Прибор эффективно справляется с вязкостью до 1000 сСт при температурах до 100 °C.
Применение
- Производство масел
- Смешение тяжелых топлив
Преимущества Bartec BENKE VI-4
Взрывозащита
ATEX: II 2G Ex h IIC T3 Gb X
IECEx: on request
NEC 500: on request
NEC 505: on request
CEC Sec. 18: on request
ТР ТС 012/2011: on request
Технические характеристики Bartec BENKE VI-4
| Характеристики | Значение |
| Технология | непрерывный анализ кинематических вязкостей при 40 °C и 100 °C, анализатор капиллярного типа |
| Метод | соответствует: ASTM D445, ASTM D2270, ASTM D341, DIN EN ISO 3104, IP 71 |
| Диапазон измерения и температуры | индекс вязкости 80 – 120 (прочие температуры по запросу) |
| Цикл измерений | непрерывный |
| Потоки продуктов | 2 x проба, 1 x валидация (требуется дополнительное оборудование) |
| Электрические данные | |
| Номинальное напряжение | 230 В пер.тока ± 10 %, 1 фаза; 50 Гц; прочее напряжение по запросу |
| Макс. потребляемая мощность | прибл. 1000 Вт |
| Класс защиты | IP 54 (сравнимо с NEMA 13) |
| Температура окр. среды | эксплуатация: от +5 до +40 °С хранение: от 0 до +60 °С |
| Влажность окр. среды | не коррозионная окружающая среда, относительная влажность при эксплуатации: от 5 до 80 % хранении: от 5 до 85 % |
| Проба | |
| Качество | тонкость фильтрации 10 мкм или 50 мкм (в зависимости от диапазона измерения вязкости), без пузырей, макс. вязкость 800 сСт при минимальной температуре. (требуются технические уточнения) (проба как хладагент ≤ 10 сСт) |
| Расход | 3.8 - 10 л/ч (зависит от модификации) |
| Давление на входе | 3 - 14 бар |
| Температура на входе | от +50 до +60 °C; стабильность ≤ 0,1 K/мин |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка | 11 Нм3/ч при продувке (~16 мин) |
| Работа | прибл. 1 Нм3/ч |
| Давление на входе | 3 - 7 бар |
| Качество | класс влажности 2 или лучше согл. ISO 8573.1 |
| Хладагент | |
| Расход | проба как хладагент: 20 – 40 л/ч или охлаждающая технологическая вода: 20 – 40 л/ч для охлаждения элемента Пельтье |
| Температура | от +5 до +50 °C |
| Давление | 2 - 7 бар |
| Качество | тонкость фильтрации 50 мкм |
| Входные и выходные сигналы | |
| Аналоговые выходы | индекс вязкости (прочие по запросу) |
| Цифровые выходы | сигнал тревоги, готовность/валидация |
| Цифровые входы | запрос валидации, сброс |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | макс. 8 (4 – 20 мА; 1000 Ом) активный изолированный по запросу |
| Аналоговые входы | 4 - 20 мА; 160 Ом |
| Цифровые выходы | 24 В пост. тока; макс. 0.5 A |
| Цифровые входы | верхний уровень: 15 - 28 В пост. тока нижний уровень: 0 - 4 В пост. тока |
| Выход вспомогательного источника питания | 24 В пост. тока; макс. 0.8 A |
| Блок управления | |
| Центральный блок управления | промышленный компьютер |
| Операционная система | Windows 10 Enterprise LTSB |
| Управляющее ПО | PACS |
| Пользовательские интерфейсы | |
| Дисплей | сенсорный TFT дисплей 1366 x 768 пикселей |
| Клавиатура | виртуальная клавиатура, управляемая через сенсорный TFT дисплей |
| Соединения | |
| Трубные фитинги | Swagelok® 6 мм / 12 мм / 18 мм прочие фитинги по запросу |
| Сброс | атмосферный противодавление по запросу |
| Вес и размеры | |
| Вес | прибл. 600 к |
| Размеры (Ш x В x Г) | прибл. 2540 x 1930 x 710 мм |
| Требования по размещению | справа: 150 мм / слева: 100 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | по запросу |
| Интерфейс MODBUS | MODBUS/RTU через RS485 или RS422 или ВОЛС (op is GA), MODBUS/TCP через ВОЛС (op is GA) |
| Удаленный доступ | через Ethernet (VDSL или ВОЛС (op is GA)) |
