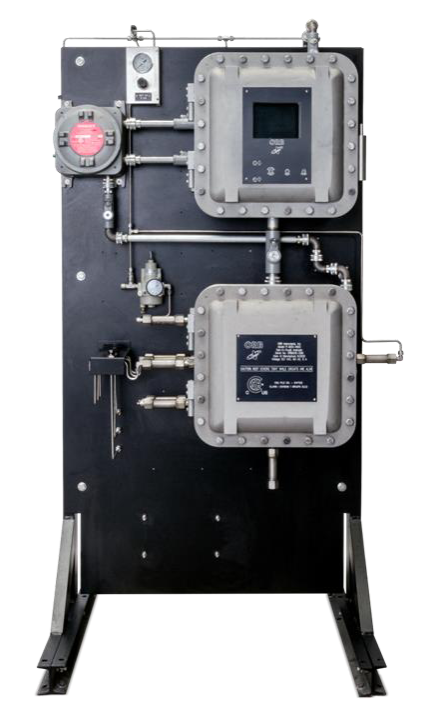

Поточный анализатор содержания солей в сырой нефти Bartec ORB P-600
Добываемая в некоторых месторождениях нефть характеризуется повышенным содержанием солей, что требует обязательной подготовки сырья перед переработкой. Для предотвращения осложнений в технологическом процессе необходимо эффективное обессоливание. Ключевым фактором здесь является прецизионный и оперативный контроль концентрации солей. Использование поточных анализаторов обеспечивает непрерывный мониторинг, позволяя оперативно корректировать работу оборудования и достигать максимальной эффективности процесса обессоливания.
Преимущества
Применение
- Установка обессоливания нефти

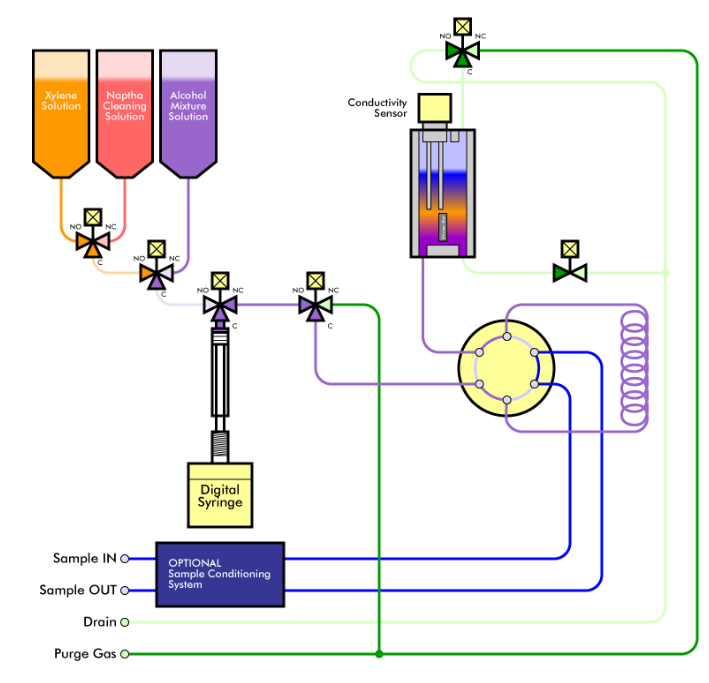

Стандартный лабораторный метод предполагает приготовление смеси из 10 мл нефти, 40 мл ксилола и 50 мл спиртового растворителя. В градуированный цилиндр помещают 15 мл ксилола и 10 мл нефти, тщательно ополаскивая пипетку ксилолом для переноса остатков пробы. Объем доводят ксилолом до 50 мл и перемешивают в течение минуты. Затем добавляют спиртовой растворитель до отметки 100 мл, повторно перемешивают (30 сек) и после периода отстаивания приступают к измерению электропроводности.
Взрывозащита
ATEX: II 2G Ex db IIB+H2 T6 Gb
IECEX: II 2G Ex db IIB+H2 T6 Gb
CSA/CUS Class I Div 1 Group B, C + D
Технические характеристики Bartec ORB P-600
| Характеристики | Значение |
| Технология | электрометрический метод |
| Метод | соотносится с: ASTM D3230 |
| Диапазон измерения | 0 - 1000 мг/л |
| Повторяемость | 2 % от шкалы |
| Воспроизводимость | ± 1 % от шкалы |
| Цикл измерений | обычно 5 мин |
| Температура измерений | программируемая, обычно 50 °C |
| Номинальное напряжение | 110 или 220 В пост. тока, 1фаза; 50/60 Гц |
| Макс. потребляемая мощность | 600 Вт |
| Класс защиты | IP 65 |
| Температура окр. среды | от -20 до +40 °C |
| Влажность окр. среды | до 90 % |
| Проба | |
| Качество | тонкость фильтрации 100 мкм, без воды |
| Расход | 3 - 6 л/ч |
| Давление на входе | 3 - 10 бар |
| Температура на входе | от +10 до +60 °C |
| Вспомогательные системы | |
| Расход воздуха КИП | меньше чем 60 л/ч |
| Давление на входе | 5 - 8 бар |
| Качество | чистый, сухой воздух КИП |
| Хладагент | не требуется |
| Растворитель | ксилол ЧДА, 1-бутанол ЧДА, чистый метиловый спирт ЧДА, промышленная нафта |
| Входные и выходные сигналы | |
| Аналоговые выходы | 1 стандартно, 1 опционально |
| Цифровые выходы | 3 сухих программируемых контакта |
| Цифровые входы | до 4 сухих контактов (аварийный сигнал, удаленный режим ожидания, переключ.валидация потока, валидация) |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | до двух 4 - 20 мА, активные изолированные, 1 - стандартно |
| Аналоговые входы | не требуется |
| Цифровые выходы | до 3 сухих программируемых контактов, сигнал критической ошибки, готовность, сигнал тревоги |
| Цифровые входы | до 4 сухих контактов (аварийный сигнал, удаленный режим ожидания, переключение потока, валидация) |
| Пользовательские интерфейсы | |
| Дисплей | 7" цветной графический |
| Клавиатура | 5-кнопочная, магнитная, не требуется разрешения на проведение огневых работ |
| Соединения | |
| Вход пробы | 1/4" FNPT |
| Выход пробы | 1/4" FNPT |
| Сброс | 1/4" FNPT |
| Вес и размеры | |
| Вес | 340 кг |
| Размеры (Ш x В x Г) | 940 x 1803 x 762 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | опционально, проводимость, температура ячейки |
| Интерфейс MODBUS | TCP/IP или Serial RTU MODBUS выходы доступны |
