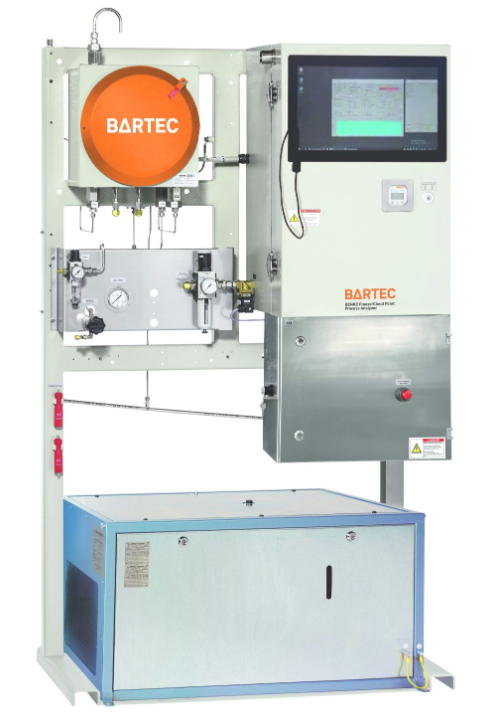

Поточный анализатор температуры кристаллизации и помутнения Bartec BENKE FRP-4/CPA-4
Поточный анализатор BARTEC BENKE FRP-4/CPA-4 — это автоматизированный комплекс, предназначенный для непрерывного контроля температуры кристаллизации авиационного топлива. Устройство является универсальным решением, позволяющим проводить измерения как температуры помутнения, так и температуры кристаллизации исследуемого образца.
Преимущества:
Взрывозащита
ATEX: II 2G Ex h IIC T4 Gb X
IECEx: Ex IIC T4 Gb
NEC 500: Class I, Division 2, Group B,C and D
NEC 505: Class I, Zone 1, AEx d e ib px IIB
resp. IIB+H2 T3 resp. T4
CEC Sec. 18: Ex d e ib px IIC T3 resp. T4
ТР ТС 012/2011: II Gb T4 X
Применение
Температура помутнения
- дизельное топливо
- атмосферный / тяжелый газойль
- смешение дизеля
Температура замерзания
-керосин / авиационное топливо
-смешение реактивного топлива
Технические характеристики Bartec BENKE FRP-4/CPA-4
| Характеристики | Значение |

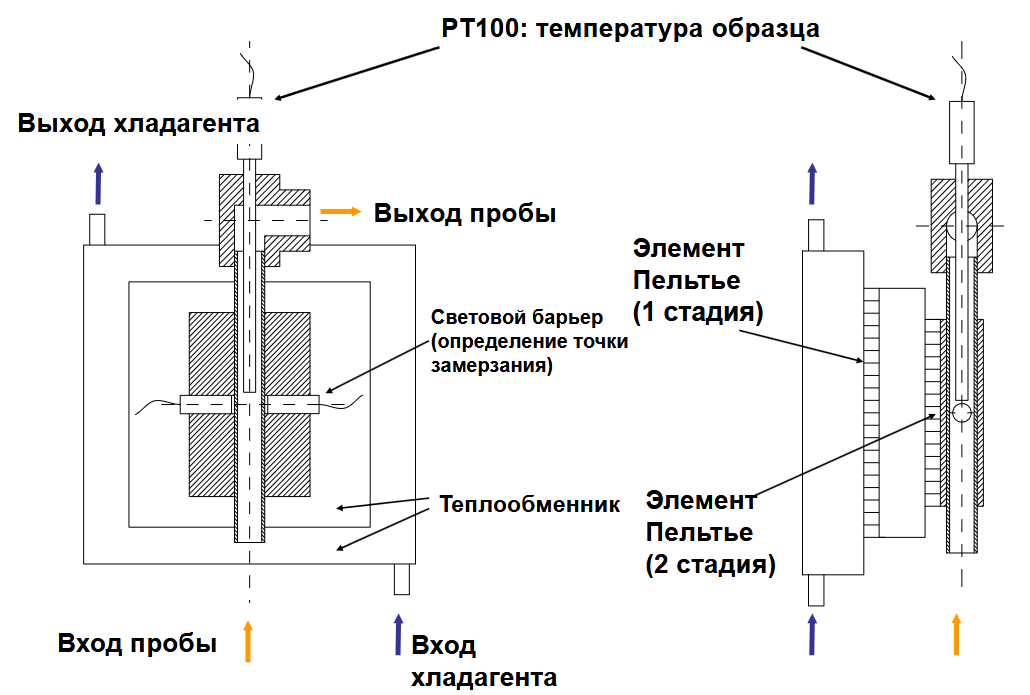

| Технология | оптическое обнаружение помутнения |
| Метод | соответствует: ASTM D2386, ASTM D1015, DIN ISO 3013, ASTM D7153-05, ASTM D7154-05, ASTM D2500 |
| Диапазон измерения температуры помутнения | до -40 °C до -70 °C опционально: до -80 °C |
| Повторяемость | ≤ DIN EN/ASTM например, для керосина обычно 0.2 °C при -50 °C |
| Воспроизводимость | ≤ DIN EN/ASTM |
| Цикл измерений | периодический, время цикла: от 8 до 20 мин зависит от периода цикла температуры кристаллизации время цикла: от 4 до 10 мин зависит от температуры помутнения |
| Потоки продуктов | 2 x проба, 1 x валидация (требуется дополнительное оборудование) |
| Электрические данные | |
| Номинальное напряжение | 230 В пер.тока ± 10 %, 1 фаза; 50 Гц; прочее напряжение по запросу |
| Макс. потребляемая мощность | прибл. 800 Вт |
| Класс защиты | IP 54 (сравнимо с NEMA 13) |
| Условия окр. среды | |
| Температура окр. среды | эксплуатация: от +5 до +40 °С хранение: от 0 до +60 °С |
| Влажность окр. среды | не коррозионная окружающая среда, относительная влажность при эксплуатации: от 5 до 80 % хранении: от 5 до 85 % |
| Проба | |
| Качество | тонкость фильтрации 50 мкм, без взвешенной воды (≤ 37 сСт при температуре на входе) |
| Расход | прибл. 5 - 30 л/ч |
| Давление на входе | 2 - 3 бар |
| Температура на входе | от +5 до +15 мин. 15 K выше ожидаемой температуры помутнения |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка | 8 Нм3/ч при продувке (~12 мин) |
| Работа | прибл. 1 Нм3/ч |
| Давление на входе | 2 - 7 бар |
| Качество | класс влажности 2 или лучше согл. ISO 8573.1 |
| Хладагент | |
| Расход | 60 - 100 л/ч |
| Температура | от +20 до +40 °C |
| Давление на входе | 1 - 3 бар |
| Качество | тонкость фильтрации 50 мкм |
| Входные и выходные сигналы | |
| Аналоговые выходы | температура кристаллизации, температура помутнения, (прочие по запросу) |
| Цифровые выходы | сигнал тревоги, сигнал готовности, см. опции |
| Цифровые входы | выбор потока, запрос валидации, сброс |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | макс. 8 (4 - 20 мА; 1000 Ом) активные, изолированные по запросу |
| Аналоговые входы | 4 - 20 мА; 160 Ом |
| Цифровые выходы | 24 В пост. тока; макс. 0.5 A |
| Цифровые входы | верхний уровень: 15 - 28 В пост. тока нижний уровень: 0 - 4 В пост. тока |
| Выход вспомогательного источника питания | 24 В пост. тока; макс. 0.8 A |
| Блок управления | |
| Центральный блок управления | промышленный компьютер |
| Операционная система | Windows 10 Enterprise LTSB |
| Управляющее ПО | PACS |
| Пользовательские интерфейсы | |
| Дисплей | сенсорный TFT дисплей 1024 x 768 пикселей |
| Клавиатура | виртуальная клавиатура, управляемая через сенсорный TFT дисплей |
| Соединения | |
| Трубные фитинги | Swagelok® 6 мм / 12 мм / 18 мм прочие фитинги по запросу |
| Сброс | атмосферный противодавление по запросу |
| Вес и размеры | |
| Вес | прибл. 250 кг (без учета опций) |
| Размеры (Ш x В x Г) | прибл. 1140 x 2050 x 710 мм |
| Требования по размещению | справа: 160 мм / слева: 390 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | по запросу |
| Интерфейс MODBUS | MODBUS/RTU через RS485 или RS422 или ВОЛС (op is GA), MODBUS/TCP через ВОЛС (op is GA) |
| Удаленный доступ | через Ethernet (VDSL или ВОЛС (op is GA)) |
