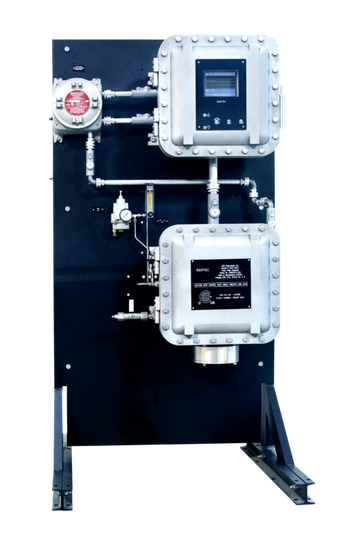

Поточный анализатор температуры помутнения Bartec ORB P-820LT
Конкуренция в нефтепереработке растет, и сегодня выигрывает тот, кто делает ставку на эффективность. Чтобы соответствовать строгим техническим регламентам, НПЗ нуждаются в безупречно точных системах анализа температуры помутнения. Наше решение Bartec ORB P-820LT — это ваш ключ к оптимизации процессов: вы не только гарантируете высокое качество продукта, но и существенно сокращаете производственные затраты.
Применение
- Дизель
- Атмосферный газойль
- Тяжелый газойль крекинга
Преимущества
Взрывозащита
ATEX: Ex db IIB T6 Gb
IECEX: Ex db IIB+H2 T6 Gb
CSA/CUS Class I Div 1 Group B, C + D
Технические характеристики
| Характеристики | Значение |
| Технология | поглощение или отражение |
| Метод | соотносится с ASTM D2500 |
| Диапазон измерения | от -125 до +25 °C |
| Повторяемость | 0.25 °C |
| Воспроизводимость | соотносится с ASTM D2500 |
| Цикл измерений | меньше 10 мин |
| Потоки продуктов | дизельное топливо, керосин |
| Электрические данные | |
| Номинальное напряжение | 100 - 120 В пер.тока, 1 фаза; 50/60 Гц 200 - 240 В пер.тока, 1 фаза; 50/60 Гц |
| Максимальная потребляемая мощность | 600 Вт |
| Класс защиты | IP 65 |
| Условия окр. среды | |
| Температура окр. среды | от 0 до +30 °C |
| Влажность окр. среды | до 90 % |
| Проба | |
| Качество | чистая и фильтрованная, меньше 10 мкм |
| Расход | 60 - 120 л/ч |
| Давление на входе | 2 - 24 бар |
| Температура на входе | от +15 до +85 °C |
| Вспомогательные системы | |
| Расход воздуха КИП | при воздушном охлаждении криоохоладителя cyro – 25 фт3/мин |
| Продувка Vortec | 12 л/ч |
| Давление на входе | 5 - 9 бар |
| Качество | воздух КИП |
| Хладагент | |
| Расход | при жидкостном охлаждении криоохоладителя cyro – 120 л/ч |
| Температура | от 0 до +40 °C |
| Давление на входе | 1 - 20 бар (мин. разница в 2 бара) |
| Качество | чистый и фильтрованный |
| Входные и выходные сигналы | |
| Аналоговые выходы | точка помутнения, температура ячейки, оптические сигналы |
| Цифровые выходы | сигнал тревоги точки помутнения, неисправность анализатора, сигнал готовности |
| Цифровые входы | пользовательский аварийный сигнал, удаленный режим ожидания, переключение потока, запрос на валидацию |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | 1 стандартый 4-20 мА активный, изолированный, 1 опционально |
| Цифровые выходы | до 3 сухих контактов 250 В пер.тока, 3 A |
| Цифровые входы | до 4 сухих контактов, (сухой контакт) |
| Пользовательские интерфейсы | |
| Дисплей | 7" цветной графический |
| Клавиатура | 5-кнопочная, магнитная не требуется разрешение на огневые работы |
| Соединения | |
| Вход пробы | 1/4" FNPT |
| Выход пробы | 1/4" FNPT |
| Вес и размеры | |
| Вес | прибл. 228 кг |
| Размеры (Ш x В x Г) | прибл. 940 x 1803 x 762 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | опционально (Sig0, Sig90, температура ячейки) |
| MODBUS | TCP IP/Serial RTU |
