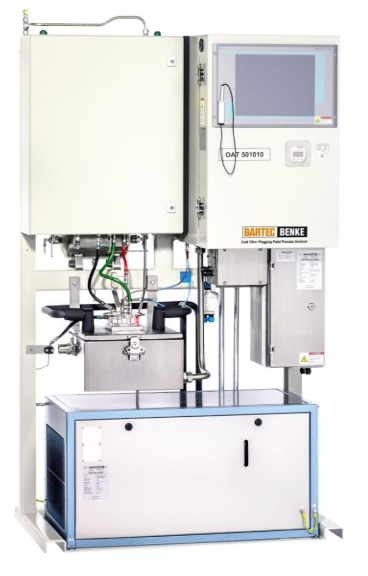

Поточный анализатор температуры предельной фильтруемости Bartec BENKE CFPP-4

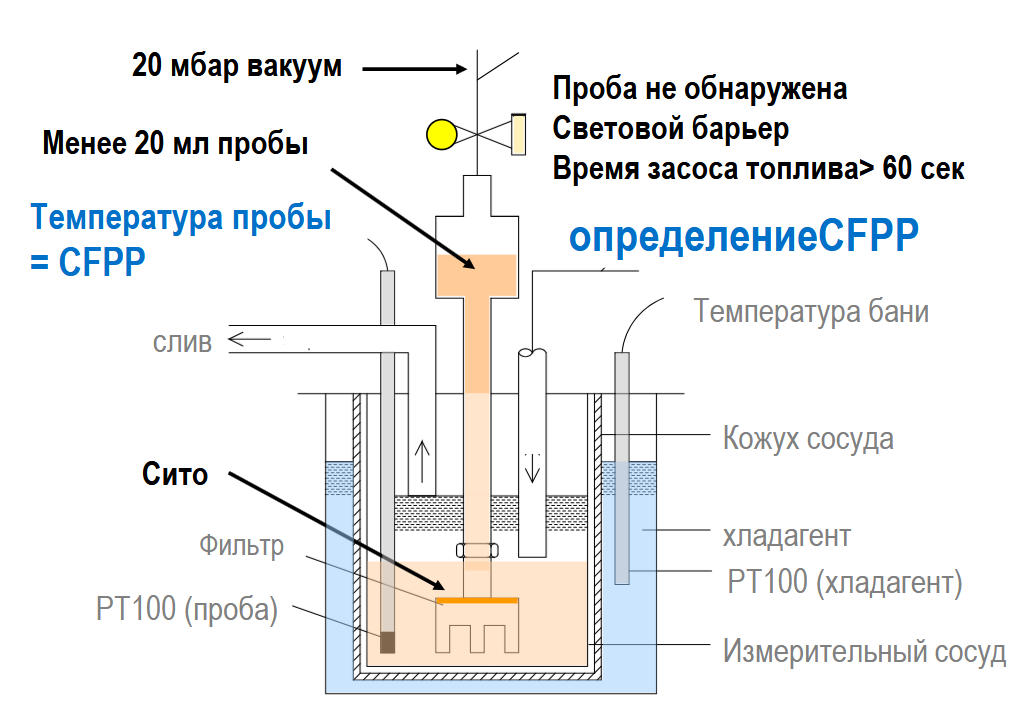

Поточный анализатор BENKE CFPP-4 предназначен для автоматизированного контроля предельной температуры фильтруемости (ПТФ) дизельного и котельного топлива. Использование данного оборудования позволяет производителям эффективно дозировать депрессорные присадки, обеспечивая эксплуатацию топлива при температурах ниже точки помутнения. Благодаря реализации ступенчатого метода охлаждения, прибор гарантирует высокую точность и линейность процесса термостатирования пробы.
Преимущества Bartec BENKE CFPP-4
Применение
- Смешение дизеля
Взрывозащита
ATEX: II 2G Ex h IIC T4 Gb X
IECEx: Ex IIC T4 Gb
NEC 500: Class I, Division 2, Group B,C and D
NEC 505: Class I, Zone 1, AEx db eb ib pxb IIC
T3 resp. T4
CEC Sec. 18: Ex db eb ib pxb IIC T3 resp. T4
ТР ТС 012/2011: II Gb T4 X
Технические характеристики Bartec BENKE CFPP-4
| Характеристики | Значение |
| Технология | сетчатый фильтр |
| Метод | соответствует: ASTM D6371, DIN EN 116, DIN EN 16329, IP 309 |
| Диапазон измерения | от - 35 до +15 °C |
| Повторяемость | ≤ DIN EN/ASTM |
| Воспроизводимость | ≤ DIN EN/ASTM |
| Цикл измерений | Периодический, 25 - 90 мин в зависимости от температуры предельной фильтруемости |
| Потоки продуктов | 2 x проба, 1 x валидация (требуется дополнительное оборудование) |
| Электрические данные | |
| Номинальное напряжение | 230 В пер.тока ± 10 %, 1 фаза; 50 Гц; охладитель: 400 В пер.тока ± 10 %, 3 фазы; 50 Гц; прочее напряжение по запросу |
| Макс. потребляемая мощность | прибл. 3000 Вт (включая охладитель) |
| Класс защиты | IP 54 (сравнимо с NEMA 13) |
| Температура окр. среды | эксплуатация: от +5 до +35 °С хранение: от 0 до +60 °С |
| Влажность окр. среды | не коррозионная окружающая среда, относительная влажность при эксплуатации: от 5 до 80 % хранении: от 5 до 85 % |
| Проба | |
| Качество | тонкость фильтрации 10 мкм, содержание влаги макс. 550 ppm (≤ 37 сСт при температуре на входе) |
| Расход | 20 - 40 л/ч |
| Давление на входе | 1 - 4 бар |
| Температура на входе | ≥ +15 °C |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка | 8 Нм3/ч при продувке (~12 мин) |
| Работа | прибл. 2.3 Нм3/ч |
| Давление на входе | 3 - 7 бар |
| Качество | температура точки росы ≤ -40°C класс влажности 2 или лучше согл. ISO 8573.1 |
| Хладагент | встроенный FKS-KWS с антифризом „Temper -55" |
| Входные и выходные сигналы | |
| Аналоговые выходы | температура предельной фильтруемости (прочие по запросу) |
| Цифровые выходы | сигнал тревоги, готовность/валидация |
| Цифровые входы | выбор потока, валидация, сброс |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | макс. 8 (4 - 20 мА; 1000 Ом) активный изолированный по запросу |
| Аналоговые входы | 4 - 20 мА; 160 Ом |
| Цифровые выходы | 24 В пост. тока; макс. 0.5 A |
| Цифровые входы | верхний уровень: 15 - 28 В пост. тока нижний уровень: 0 - 4 В пост. тока |
| Выход вспомогательного | 24 В пост. тока; макс. 0.8 A |
| Блок управления | |
| Центральный блок управления | промышленный компьютер |
| Операционная система | Windows 10 Enterprise LTSB |
| Управляющее ПО | PACS |
| Пользовательские интерфейсы | |
| Дисплей | Сенсорный TFT дисплей 1366 x 768 пикселей |
| Клавиатура | виртуальная клавиатура, управляемая через сенсорный TFT дисплей |
| Соединения | |
| Трубные фитинги | Swagelok® 6 мм / 12 мм / 18 мм прочие фитинги по запросу |
| Сброс | атмосферный |
| Вес и размеры | |
| Вес | прибл. 400 кг |
| Размеры (Ш x В x Г) | прибл. 1140 x 2130 x 710 мм |
| Требования по размещению | справа: 150 мм / слева: 100 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | по запросу |
| Интерфейс MODBUS | MODBUS/RTU через RS485 или RS422 или ВОЛС (op is GA), MODBUS/TCP через ВОЛС (op is GA) |
| Удаленный доступ | через Ethernet (VDSL или ВОЛС (op is GA)) |
