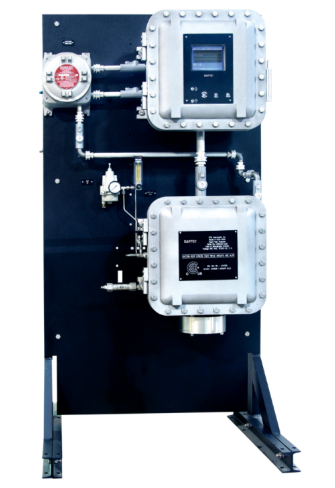

Поточный анализатор температуры вспышки Bartec ORB P-500
При производстве и реализации среднедистиллятных продуктов мониторинг температуры вспышки является обязательным требованием. Использование анализатора Bartec ORB P-500 позволяет автоматизировать этот процесс: благодаря интеграции новейших измерительных технологий прибор не только обеспечивает высокую достоверность данных, но и способствует снижению операционных издержек предприятия.
Преимущества
Взрывозащита
ATEX: Ex db IIB+H2 T6 Gb
IECEx: Ex db IIB+H2 T6 Gb
CSA/CUS Class I Div 1 Group B, C + D
Применение
- Керосин
- Атмосферный / тяжелый газойль
- Мониторинг трубопроводов
- Производство растворителей
Технические характеристики поточного анализатора температуры вспышки Bartec ORB P-500
| Характеристики | Значение |
| Технология | малая измерительная камера для воспламенения из нержавеющей стали, искровое зажигание |
| Метод | соответствует: ASTM D56, ASTM D93 |
| Диапазон измерения | от +25 до +125 °C |
| Повторяемость | ± 1 °C или ниже |
| Воспроизводимость | ≤ ASTM |
| Цикл измерений | стандартно 5 мин или быстрее |
| Электрические данные | |
| Номинальное напряжение | 100 - 120 В пер.тока, 1 фаза; 50/60 Гц 200 - 240 В пер.тока, 1 фаза; 50/60 Гц |
| Макс. потребляемая мощность | меньше 500 Вт |
| Класс защиты | IP 65 |
| Условия окр. среды | |
| Температура окр. среды | эксплуатация: от -18 до +40 °С |
| Влажность окр. среды | меньше чем 90 % |
| Проба | |
| Качество | тонкость фильтрации 10 мкм, без воды или влаги |
| Расход | 0.9 - 6 л/ч |
| Давление на входе | 1.4 - 10 бар |
| Температура на входе | мин. на 10 °С ниже ожидаемой температуры вспышки, но ≤ 85 °C |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка | 60 л/ч, 10 секунд на цикл |
| Работа | 24 - 30 л/ч непрерывно |
| Давление на входе | 2.7 - 17.2 бар |
| Качество | чистый, сухой воздух КИП |
| Хладагент | не требуется |
| Входные и выходные сигналы | |
| Аналоговые выходы | температура вспышки, температура пробы |
| Цифровые выходы | Сигнал тревоги температуры вспышки пробы, предупреждение о необходимости техобслуживания анализатора, сигнал о неисправности анализатора |
| Цифровые входы | пользовательский аварийный сигнал, удаленный режим ожидания, переключение потоков, запрос на валидацию |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | до 3 шт. 4-20 мА активные, изолированные, 1 - стандартный |
| Аналоговые входы | опционально |
| Цифровые выходы | до 3 сухих программируемых контактов, критический сигнал тревоги, сигнал готовности, сигнал тревоги |
| Цифровые входы | до 4 сухих контактов |
| Пользовательские интерфейсы | |
| Дисплей | 7" цветной графический |
| Клавиатура | 5-кнопочная, магнитная, не требуется разрешение на огневые работы |
| Соединения | |
| Вход пробы | 1/4" FNPT |
| Выход пробы | 1/4" FNPT |
| Сброс | 1/4" FNPT |
| Вес и размеры | |
| Вес | прибл. 228 кг |
| Размеры (Ш x В x Г) | прибл. 940 x 1803 x 762 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | температура ячейки (опционально) |
| Интерфейс MODBUS | доступны выходы TCP/IP или Serial/RTU MODBUS |
