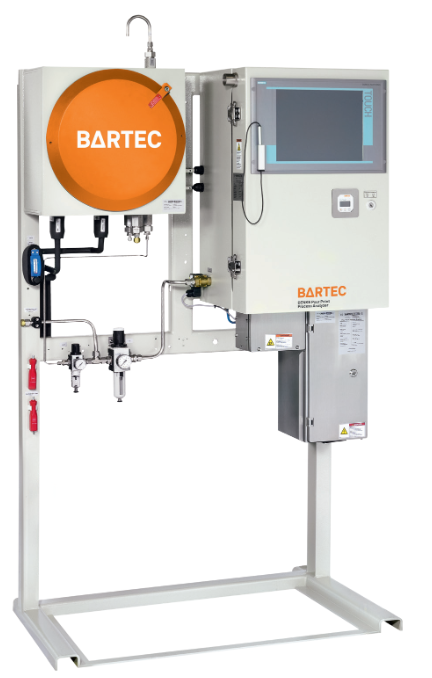

Поточный анализатор температуры застывания BARTEC BENKE PPA-4
BARTEC BENKE PPA-4 представляет собой автоматизированную систему поточного контроля температуры застывания нефтепродуктов. Данное оборудование позволяет производителям смазочных материалов эффективно дозировать присадки для улучшения низкотемпературных характеристик продукции, а также помогает компаниям, выпускающим мазут, строго соблюдать рыночные стандарты качества. Уникальность PPA-4 заключается в использовании специального наклонного механизма, что делает его единственным поточным анализатором, полностью соответствующим актуальным отраслевым нормативам.
Преимущества
- Измерительная процедура реализована в соответствии с требованиями стандарта ASTM D97, что обеспечивается применением наклонного механизма.
- Диапазон рабочих температур охватывает как низкие, так и высокие значения.
- Осуществляется автономное определение показателя светопропускания.
- Продукт сертифицирован согласно стандартам ASTM D97 и DIN ISO 3016, а также обладает классом защиты IP 15.
- Эксплуатация устройства характеризуется минимальной потребностью в регулярном техническом обслуживании и ремонтных работах.
- Измерительная ячейка выполнена с применением прочных материалов и обладает надежной конструкцией.
Применение
- Смазочные масла
- Мазут

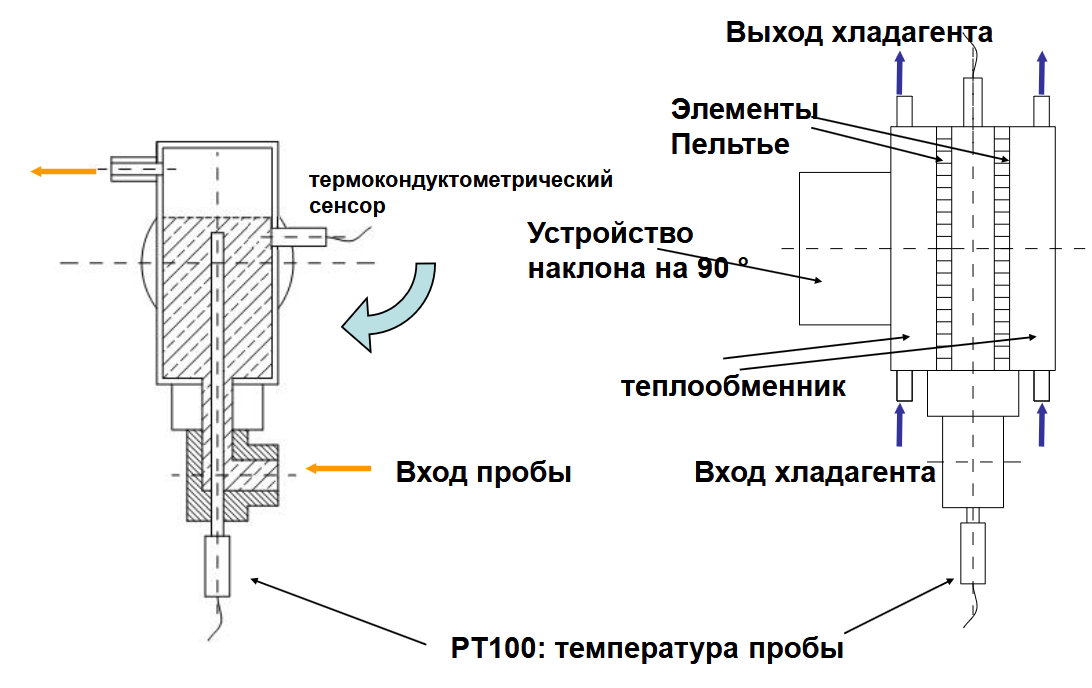

Принцип работы
Температура застывания определяется путем циклического охлаждения пробы с шагом 3°С. При каждом снижении температуры ячейку наклоняют на 90° для оценки подвижности продукта. Если датчик фиксирует движение, ячейку возвращают в вертикальное положение и продолжают охлаждение. Процесс завершается, когда образец теряет текучесть в горизонтальном положении. Температурой застывания считается последнее значение, при котором было зафиксировано движение.
Взрывозащита
ATEX: II 2G Ex h IIC T4 Gb X
IECEx: Ex IIC T4 Gb
NEC 500: Class I, Division 2, Group B,C and D
NEC 505: Class I, Zone 1, AEx d e ib px IIB
resp. IIB+H2 T3 resp. T4
CEC Sec. 18: Ex d e ib px IIC T3 resp. T4
ТР ТС 012/2011: II Gb T4 X
Технические характеристики поточного анализатора температуры застывания BARTEC BENKE PPA-4
| Характеристики | Значение |
| Технология | Автоматическая наклонная измерительная ячейка |
| Метод | соответствует: ASTM D97, DIN EN ISO 3016, IP 15 соотносится с: ASTM D5949 метод автоматического наклона схожий с ASTM D5950 |
| Диапазон измерения | от -30 до +33 °C |
| Повторяемость | ≤ DIN EN/ASTM |
| Воспроизводимость | ≤ DIN EN/ASTM |
| Цикл измерений | периодический, время цикла 15 - 90 мин зависит от температуры застывания |
| Потоки продуктов | 1 x проба, 1 x валидация (требуется дополнительное оборудование) |
| Электрические данные | |
| Номинальное напряжение | 230 В пер.тока ± 10 %, 1 фаза; 50 Гц; прочее напряжение по запросу |
| Макс. потребляемая мощность | прибл. 300 Вт |
| Класс защиты | IP 54 (сравнимо с NEMA 13) |
| Условия окр. среды | |
| Температура окр. среды | эксплуатация: от +5 до +40 °С хранение: от 0 до +60 °С |
| Влажность окр. среды | не коррозионная окружающая среда, относительная влажность при эксплуатации: от 5 до 80 % хранении: от 5 до 85 % |
| Проба | |
| Проба | тонкость фильтрации 50 мкм, без взвешенной воды (≤ 37 сСт при температуре на входе) |
| Расход | прибл. 20 - 40 л/ч |
| Давление на входе | 1 - 3 бар |
| Температура на входе | норма: от +30 до +50 °C мин. на 20 K выше температуры застывания |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка | 8 Нм3/ч при продувке (~12 мин) |
| Работа | прибл. 0.8 Нм3/ч |
| Давление на входе | 2 - 5 бар |
| Качество | класс влажности 2 или лучше согл. ISO 8573.1 |
| Хладагент | подача контролируется охладителем |
| Входные и выходные сигналы | |
| Аналоговые выходы | температуры застывания (прочие по запросу) |
| Цифровые выходы | сигнал тревоги, готовность/валидация |
| Цифровые входы | выбор потока, запрос валидации, сброс |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | макс. 8 (4 - 20 мА; 1000 Ом) активные, изолированные по запросу |
| Аналоговые входы | 4 - 20 мА; 160 Ом |
| Цифровые выходы | 24 В пост. тока; макс. 0.5 A |
| Цифровые входы | верхний уровень: 15 - 28 В пост. тока нижний уровень: 0 - 4 В пост. тока |
| Выход вспомогательного источника питания | 24 В пост. тока; макс. 0.8 A |
| Блок управления | |
| Центральный блок управления | промышленный компьютер |
| Операционная система | Windows 10 Enterprise LTSB |
| Управляющее ПО | PACS |
| Пользовательские интерфейсы | |
| Дисплей | сенсорный TFT дисплей 1366 x 768 пикселей |
| Клавиатура | виртуальная клавиатура, управляемая через сенсорный TFT дисплей |
| Соединения | |
| Трубные фитинги | Swagelok® 6 мм / 12 мм / 18 мм прочие фитинги по запросу |
| Сброс | атмосферный противодавление по запросу |
| Вес и размеры | |
| Вес | прибл. 300 кг (без опций) |
| Размеры (Ш x В x Г) | прибл. 1140 x 1900 x 710 мм |
| Требования по размещению | справа: 150 мм / слева: 100 мм |
| Дополнительные интерфейсы | |
| Аналоговые выходы | по запросу |
| Интерфейс MODBUS | MODBUS/RTU через RS485 или RS422 или ВОЛС (op is GA), MODBUS/TCP через ВОЛС (op is GA) |
| Удаленный доступ | через Ethernet (VDSL или ВОЛС) (op is GA) |
