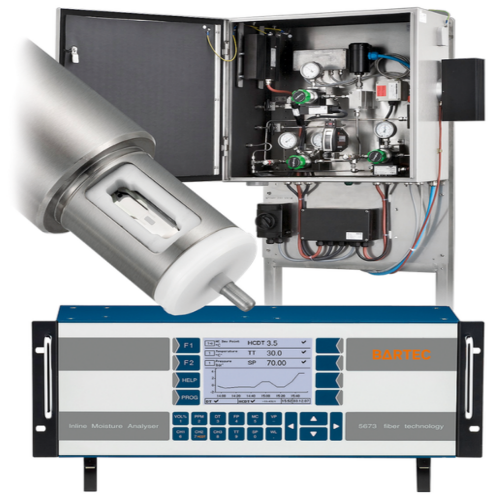

Поточный анализатор влажности Bartec BENKE Hygrophil F 5673

Bartec HYGROPHIL F 5673 представляет собой многоканальную волоконно-оптическую систему, предназначенную для прецизионного измерения влажности и содержания следовой влаги в жидких и газообразных средах. Устройство оснащено высокопрочным сенсором с функцией температурной компенсации, что обеспечивает стабильную работу прибора даже в условиях эксплуатации с природным газом.

Преимущества:

Экономичность: низкая стоимость владения и длительный срок службы оборудования.

Универсальность: эффективный контроль как жидкостей, так и газов.

Масштабируемость: поддержка до 3-х датчиков в одном устройстве для комплексного мониторинга.

Удобство: простая и надежная установка в процесс с помощью фирменных креплений.

Взрывозащита

Маркировка ATEX для Hygrophil F 5673-xx
Ex II (1) G [Ex ia] IIC
№ сертификата PTB 04 ATEX 2076
для датчика влажности
L166x Ex II 1/2 G Ex ia IIC T6 Ga/Gb
№ сертификата PTB 04 ATEX 2075
для Hygrophil F во взрывозащищенном
исполнении
Ex II 2 G Ex db IIB T4
№ сертификата TÜV 12 ATEX 091302X
Маркировка IECEx № сертификата IECEx CSA 14.0006X
для Hygrophil F 5673-xx
Ex nA [ia Ga] IIC T4
для датчика влажности
L166x Ex ia IIC T6 Ga/Gb
Маркировка CSA № сертификата 1826252
для Hygrophil F 5673-xx
Class I, Division 2, Groups A, B, C and D
Class I, Zone 2, Group IIC
Для датчика влажности L166x
Class I, Division 1, Groups A, B, C and D
Class I, Zone 0, Group IIC
Маркировка CRN регистрационный номер 0F10620.2
для датчика влажности L166x
ISA 12.27.01-2003
Маркировка ТР ТС 012/2011
№ ТС RU C-DE.ГБ08.B.01952
для Hygrophil F 5673-xx
(Ga) [Ex ia] IIC
для датчика влажности L166x
Ga/Gb Ex ia IIC T6 ... T3

Технические характеристики Bartec BENKE Hygrophil F 5673

Характеристики	Значение
Прибор	волоконно-оптический интерферометр Фабри-Перо
Заводская калибровка	в зависимости от применения
Блок вычислений HYGROPHIL® F 5673
Индикация	DT, FP, PPMv/PPMw, Vol %, VP, MC, TT, SP, WL
Частота дискретизации	20 секунды на канал
Каналы	до 3
Источник питания	10 - 36 В пост. тока (макс. 60 Вт) 100 - 240 В пост. тока (макс. 110 ВА)
Входы на канал	1 x волоконно-оптическое соединение (ST) 1 x вход для калибровки (DE-9 коннектор) 1 x Pt100 температура на входе (Ex ia, гальванически изолированный) 1 x Датчик давления (4 - 20 мА, Ex ia, гальванически изолированный)
Аналоговые выходы	3 x ток на выходе (4 - 20 мА, гальванически изолированный)
Взаимодействие	Ethernet, Modbus (TCP/RTU), PROFIBUS DB (пассивное устройство), USB
Рабочая температура	от 0 до +50 °C
Сертификаты	ATEX, IECEx, CSA, EAC (TRCU)
Размеры (Ш x В x Г)	483 x 192 x 212 мм, монтаж в стойку 19 дюймов
Вес	прибл. 8.5 кг
Датчик влажности L166x
Диапазон измерений	от -80 до +20 °C (температура конденсации)
Точность	±1 K (температура конденсации)
Рабочая температура	от -30 до +60 °C
Рабочее давление	10 МПа, 20 МПа с сертификатом испытания
Встроенный Pt100	DIN IEC 751, 4 проводной
Степень защиты	IP 65
Сертификаты	ATEX, IECEx, CSA, CRN, EAC (TRCU)
Материалы, контактирующие с измеряемой средой	корпус сенсора из нержавеющая сталь 1.4571 или сплава C-276 2.4819, уплотнение FFKM (Perlast® G90LT), многослойная оптика
Головка датчика	POM
Длина датчика	36 мм, 100 мм, 225 мм другие длины по запросу
Оптоволоконный кабель 1631-11x
Комбинированный кабель	2 волоконно-оптические линии и 6 медных проводов
Mакс. длина	800 м
Рабочая температура
Стандартная	от -30 до +70 °C
Расширенная	от -55 до +70 °C
