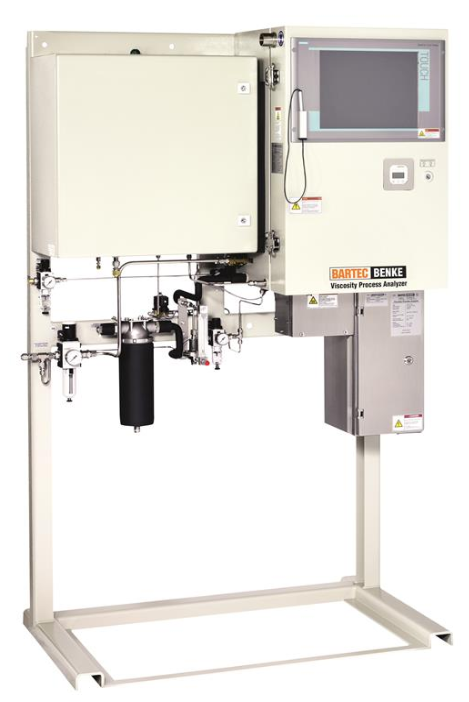

Поточный анализатор вязкости Bartec BENKE VISC-4
Поточный вискозиметр BARTEC BENKE VISC-4 предназначен для непрерывного определения кинематической вязкости жидкостей капиллярным методом. Высокая точность измерений достигается за счет превосходной термостабильности пробы (погрешность ± 0,02 °С). Устройство эффективно применяется в процессах производства смазочных материалов и компаундирования мазута, позволяя оптимизировать затраты и повысить качество конечного продукта. Прибор рассчитан на работу с вязкостью до 1000 сСт и температурой до +100 °С.
Преимущества Bartec BENKE VISC-4
Применение

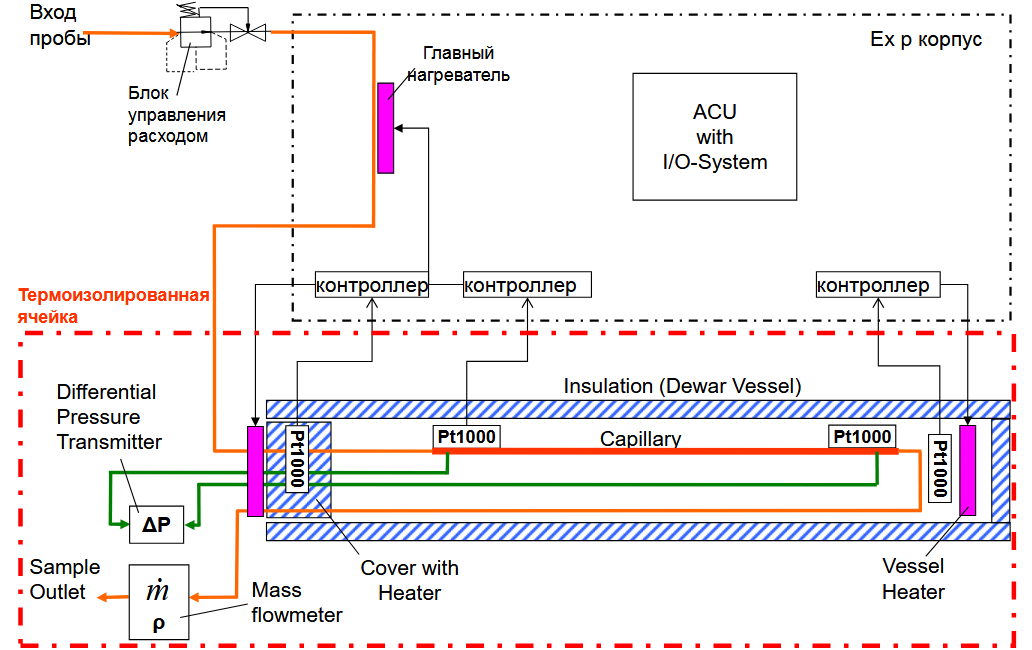

Работа капиллярного вискозиметра базируется на законе Хагена-Пуазёйля. Определение динамической вязкости осуществляется путем измерения перепада давления потока жидкости при его прохождении через капилляр с фиксированными геометрическими параметрами (длиной и диаметром). При этом прибор одновременно фиксирует расход пробы и разность давлений на концах капилляра.
Взрывозащита
ATEX: II 2G Ex h IIC T4 Gb X
IECEx: on request
NEC 500: Class I, Division 2, Group B,C and D
NEC 505: Class I, Zone 1, AEx db eb ib pxb
IIC T3 resp. T4
CEC Sec. 18: Ex db eb ib pxb IIC T3 resp. T4
ТР ТС 012/2011: 1Ex db e ib [ia Ga] mb pxb
IIC T4 Gb X
IECEx: on request
NEC 500: Class I, Division 2, Group B,C and D
NEC 505: Class I, Zone 1, AEx db eb ib pxb
IIC T3 resp. T4
CEC Sec. 18: Ex db eb ib pxb IIC T3 resp. T4
ТР ТС 012/2011: 1Ex db e ib [ia Ga] mb pxb
IIC T4 Gb X
Технические характеристики Bartec BENKE VISC-4
| Характеристики | Значение |
| Технология | непрерывное измерение кинематической вязкости, вискозиметр капиллярного типа |
| Метод | соответствует: ASTM D445, DIN EN ISO 3104, IP 71 |
| Диапазон измерения и температур | от 0.7 до 1000 сСт от +7.5 до +100 °C (стабильность температуры пробы лучше ±0,02 °C) |
| Повторяемость | ≤ DIN EN/ASTM для масел обычно 0.03 сСт при +100 °C |
| Воспроизводимость | ≤ DIN EN/ASTM |
| Цикл измерений | непрерывный |
| Потоки продуктов | 2 x проба, 1 x валидация (требуется дополнительное оборудование) |
| Электрические данные | |
| Номинальное напряжение | 230 В пер.тока ± 10 %, 1 фаза; 50 Гц; прочее напряжение по запросу |
| Макс. потребляемая мощность | прибл. 500 Вт |
| Класс защиты | IP 54 (сравнимо с NEMA 13) |
| Температура окр. среды | эксплуатация: от +5 до +40 °С хранение: от 0 до +60 °С |
| Влажность окр. среды | не коррозионная окружающая среда, относительная влажность при эксплуатации: от 5 до 80 % хранении: от 5 до 85 % |
| Проба | |
| Качество | тонкость фильтрации 10 мкм или 50 мкм (в зависимости от диапазона измерений вязкости), без пузырей, макс. вязкость = конец диапазона измерений (требуются технические уточнения) (проба как хладагент ≤ 10 сСт) |
| Расход | 3.8 – 10 л/ч (зависит от модели) давление на |
| Давление на входе | 3 – 14 бар |
| Температура на входе | для версий L + M: Tизм *-35 K<Tна входе**< Tизм *+5 K для версий H: Tизм *-40 K<Tна входе**< Tизм *-5 K зависит от применения |
| Вспомогательные системы | |
| Расход воздуха КИП | |
| Продувка | 8 Нм3/ч при продувке (~12 мин) |
| Работа | прибл. 1 Нм3/ч |
| Давление на входе | 3 - 7 бар |
| Качество | класс влажности 2 или лучше согл. ISO 8573.1 |
| Хладагент | |
| Расход | проба как хладоагент: 20 - 40 л/ч или охлаждающая технологическая вода: 20 - 40 л/ч для охлаждения элемента Пельтье |
| Температура | от +5 до +50 °C |
| Давление на входе | 2 - 7 бар |
| Качество | тонкость фильтрации 50 мкм |
| Входные и выходные сигналы | |
| Аналоговые выходы | кинематическая вязкость (прочие по запросу) |
| Цифровые выходы | сигнал тревоги, готовность/валидация |
| Цифровые входы | выбор потока, запрос валидации, сброс |
| Электрические данные входных и выходных сигналов | |
| Аналоговые выходы | макс. 8 (4 - 20 мА; 1000 Ом) активный изолированный по запросу |
| Аналоговый вход | 4 - 20 мА; 160 Ом |
| Цифровые выходы | 24 В пост. тока; макс. 0.5 A |
| Цифровые входы | верхний уровень: 15 - 28 В пост. тока/ нижний уровень: 0 – 4 В пост. тока |
| Выход вспомогательного источника питания | 24 В пост. тока; макс. 0.8 A |
| Блок управления | |
| Центральный блок управления | промышленный компьютер |
| Операционная система | Windows 10 Enterprise LTSB |
| Управляющее ПО | PACS |
| Пользовательские интерфейсы | |
| Дисплей | сенсорный TFT дисплей 1366 x 768 пикселей |
| Клавиатура | Клавиатура |
| Соединения | |
| Трубные фитинги | Swagelok® 6 мм / 12 мм / 18 мм прочие фитинги по запросу |
| Сброс | атмосферный противодавление по запросу |
| Вес и размеры | |
| Вес | прибл. 250 кг |
| Размеры (Ш x В x Г) | прибл. 1190 x 1930 x 710 мм |
| Требования по размещению | Размеры (Ш x В x Г) |
| Дополнительные интерфейсы | |
| Аналоговые выходы | по запросу |
| Интерфейс MODBUS | MODBUS/RTU через RS485 или RS422 или ВОЛС (op is GA), MODBUS/TCP через ВОЛС (op is GA) |
| Удаленный доступ | через Ethernet (VDSL или ВОЛС (op is GA)) |
