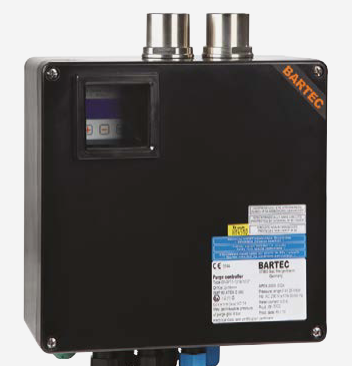

Блок управления Bartec APEX 2003.002x тип 07-3711-1216/_
Блок управления Bartec APEX 2003.002x предназначен для контроля этапов предварительной продувки и эксплуатации корпусов с избыточным давлением. Система поддерживает работу как с цифровыми, так и с пропорциональными клапанами подачи газа. Настройка параметров осуществляется через поворотный переключатель и кнопку либо удаленно — посредством интерфейса RS485. Устройство оснащено двумя программируемыми реле и одним контактом разрешения под напряжением.
Преимущества
Габаритные размеры
Взрывозащита
- ATEX: II 2(1)G Ex d e ib [ia Ga px] IIC T6/T4 Gb; II 2(1)G Ex d e [ia Ga px] IIC T6 Gb.
- IECEx: Ex d e ib [ia Ga px] IIC T4/T6 Gb; Ex d e [ia Ga px] IIC T6 Gb.
- ATEX: DMT 99 ATEX E 082.
- IECEx: IECEx BVS 13.0039.
- РФ: Разрешение Ростехнадзора № РРС 00-34653.
Технические характеристики блока управления Bartec APEX 2003.002x тип 07-3711-1216/_
| Характеристики | Значение |
| Предписания/Нормы/Допуски | Директива 2004/108/EG Директива 94/9/EG |
| Исполнение | Защитный корпус Ex e со смотровым стеклом на крышке |
| Материал корпуса | Армированный стеклом полиэстер |
| Степень защиты | IP 65 |
| Присоединительные клеммы | 2,5 мм2, проволока |
| Датчики давления | MIN A/B = 0 ... 25 мбар MAX = 0 ... 25 мбар DIFF A/B = 0 ... 25 мбар |
| Время предварительной промывки | 0 до 99 мин с 5 сек. интервалом |
| Вес | 7,5 кг |
| Уровень безопасности | SIL 2 |
| Электрические характеристики | |
| Напряжение питания | AC 230 В (AC 115 В) +- 10% DC 24 В +- 10% |
| Потребляемая мощность | PV = 15 Вт/230 В |
| Рабочие контакты | K 2/3, 5 A при cos ϕ = 1 K 4 и K 5; беспотенциальные |
| Отключение по температуре (опцион) | 0 °C до +80 °C |
| Байпасный переключатель с замком (опционально) |
