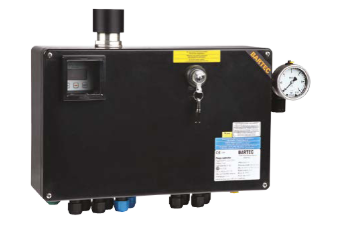

Блок управления Bartec APEX 2003 07-3711-3223/_003
Блок управления Bartec APEX 2003.SI предназначен для автоматизации и мониторинга процессов предварительной продувки и рабочего цикла в системах анализа с взрывозащитой типа Ex p. Устройство также обеспечивает управление встроенной защитной оболочкой.
Благодаря интеграции дополнительных датчиков давления обеспечивается поддержание избыточного давления внутри корпуса относительно анализируемого газа посредством пропорционального клапана. Установлено, что в фазе предварительной продувки поток газа не превышает 4100 Нл/ч при давлении 50 мбар. Аппаратная часть блока управления включает два программируемых реле и один контакт деблокировки, находящийся под напряжением.
Преимущества:
Габаритные размеры
Взрывозащита
Технические характеристики блока управления Bartec APEX 2003 07-3711-3223/_003
| Характеристики | Значение |
| Предписания/Нормы/Допуски | Директива 2004/108/EG Директива 94/9/EG |
| Исполнение | Защитный корпус Ex e со смотровым стеклом на крышке |
| Материал корпуса | Армированный полиэстер (сложный полиэфир, армированный стекловолокном) |
| Степень защиты | IP 65 |
| Присоединительные клеммы | 2,5 мм2, проволока |
| Подключение продувочного газа | ∅ 10 мм |
| Уровень безопасности | SIL 2 |
| Датчики давления | MIN A/B = 0 до 300 мбар MAX = 0 до 300 мбар DIFF A/B = 0 до 25 мбар |
| Время предварительной промывки | 0 до 99 мин с 5-сек интервалом; |
| Вес | 11 кг |
| Электрические характеристики | |
| Напряжение питания | 230 В AC (115 В AC) ± 10% |
| Потребляемая мощность | PV = 21 Вт/230 В |
| Рабочие контакты | K 2/3, 5 A при cos ϕ = 1 K 4 и K 5, беспотенциальные |
| Значение температуры отключения (опцион) | 0 °C до +80 °C |
| Байпасный переключатель с замком (опционально) |
