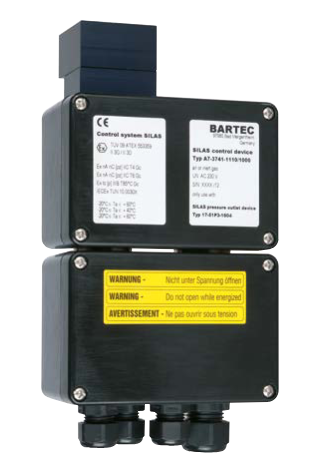

Блок управления Bartec SILAS A7-3741-1110
Блок управления Bartec SILAS (модель A7-3741-1110/.000) в комплекте с реле давления 17-51P3-1604 образует единую систему обеспечения взрывобезопасности. Оборудование предназначено для управления электротехникой, работающей по технологии «заполнения или продувки оболочки под избыточным давлением с компенсацией утечки». Для реализации функции подачи защитного газа необходимо дополнительно установить цифровой клапан продувки.
Преимущества
Габаритные размеры

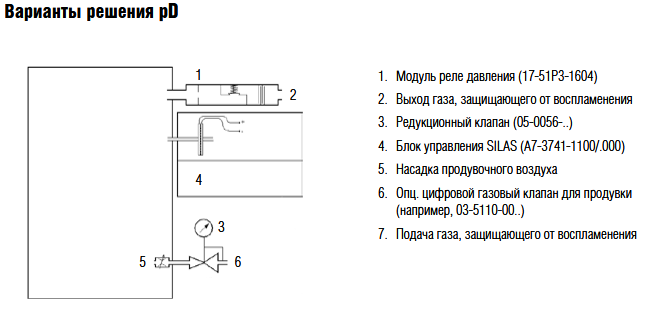

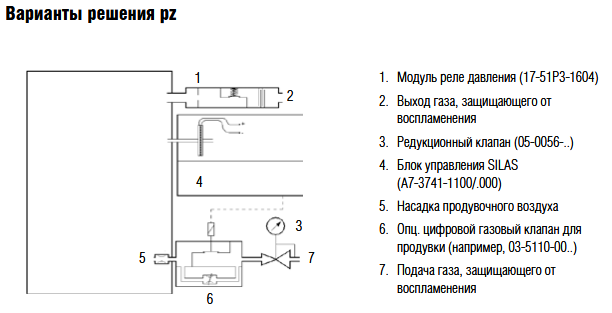

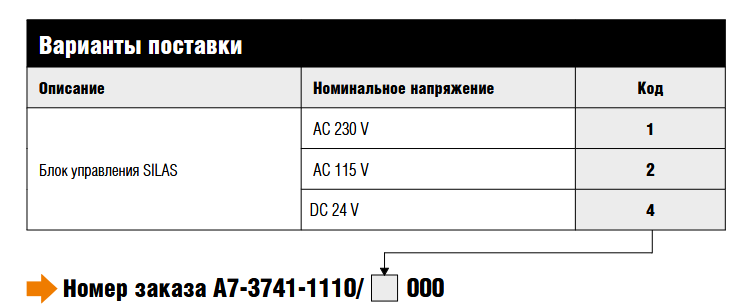

Варианты исполнения
Взрывозащита
Маркировка/Допустимая температура
окружающей среды
ATEX II 3G Ex nA nC [pz] IIC T4 Gc
-20 °C до +60 °C
II 3G Ex nA nC [pz] IIC T6 Gc
-20 °C до +40 °C
II 3D Ex tc [p] IIIB T85 °C Dc
Сертификат испытаний
TÜV 09 ATEX 553359
IECEx Ex nA nC [pz] IIC T4 Gc
-20 °C до +60 °C
Ex nA nC [pz] IIC T6 Gc
-20 °C до +40 °C
Ex tc [p] IIIB T85 °C Dc
Сертификат испытаний
IECEx TUN 10.0030 X
Допуски для
зона 2 и зона 22
Технические характеристики блока управления Bartec SILAS A7-3741-1110
| Характеристики | Значение |
| Управление | - Светодиодная индикация - 1 байпас |
| Реле | 1. Аварийное реле (без потенциала) 2. Реле управления продувочного клапана 3. Сигнальное реле передачи байта состояния |
| Питающее напряжение | AC 230 В/50 до 60 Гц AC 115 В/50 до 60 Гц DC 24 В |
| Потребляемая мощность | макс. 8 Вт |
| Температура окружающей среды | Эксплуатация -20 °C до +40 °C (+60 °C) Хранение -20 °C до +60 °C |
| Диапазон давления | 0 до 25 мбар для всех значений манометрической схемы |
| Время продувки | 0 до 60 мин. (настраивается) |
| Масса | Прибл. 1,2 кг |
| Степень защиты | Мин. IP 54 |
| Монтаж | См. руководство по эксплуатации блока управления SILAS |
