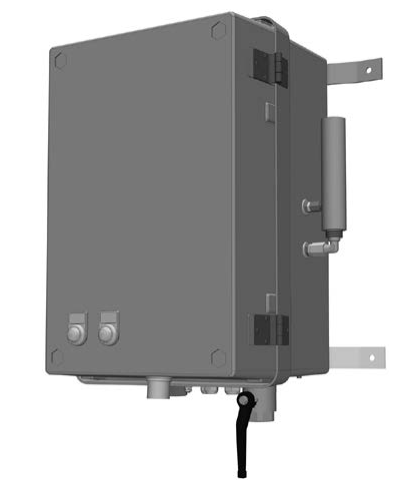

Система Bartec 07-3711-6210/A7-3711-6110 контроля продувки двигателя MPC C для высоких температур для зоны 1 и 2
Безопасность электродвигателей, работающих во взрывоопасных условиях, гарантируется системой контроля продувки двигателя Bartec 07-3711-6210/A7-3711-6110 . Эта система состоит из двух ключевых компонентов: контроллера продувки двигателя (MPC) и выпускного клапана продувки двигателя (MPV). Взрывозащита достигается путем поддержания избыточного давления внутри корпуса двигателя, что предотвращает попадание взрывоопасной атмосферы, и компенсации любых утечек газа. Система осуществляет полный контроль над процессом подачи продувочного газа в двигатель Ex p, включая его управление и регулирование. При обнаружении любых отклонений или неисправностей в системе, а также во время подачи продувочного газа, двигатель Ex p автоматически переводится в безопасное состояние путем безопасного разъединения.
Преимущества:
Взрывозащита
Маркировка Зона 1
ATEX II 2(1)G Ex de [ia Ga px] IIC T4 Gb
Сертификат испытаний
DMT 99 ATEX E 082
IECEx Ex de [ia Ga px] IIC T4 Gb
Сертификат испытаний
IECEx BVS 13.0039
Маркировка Зона 2
ATEX II 3G Ex nA nC [ic pz] IIC T4 Gc
Температура окружающей среды
-30 °C до +50 °C
Директивы
2004/108/ЕС
94/9/ЕС
Электрические характеристики
Питающее напряжение
AC 230 В (AC 115 В) ± 10 %
Потребляемая мощность
P = прибл. 25 Вт/AC 230 В
Сигнальные контакты
Деблокирующий контакт K2/3
(эксплуатация Ex p)
K2/3, 5 A при cos φ = 1, под напряжением
Сигнальный контакт K4
(режим продувки)
беспотенциальный,
500 мА при AC 250 В/DC 80 В
Сигнальный контакт K5
(свободно присваиваемое значение
переключения) беспотенциальный,
500 мА при AC 250 В/DC 80 В

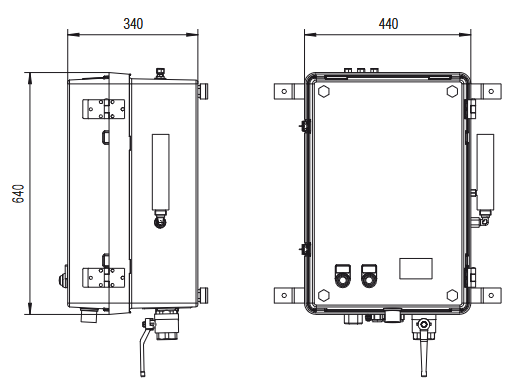

Габаритные размеры системы Bartec 07-3711-6210/A7-3711-6110
Технические характеристики системы Bartec 07-3711-6210/A7-3711-6110 контроля продувки двигателя MPC C для высоких температур для зоны 1 и 2
| Характеристики | Значение |
| Конструкция | Внутри защитного корпуса |
| Лакокрасочное покрытие | RAL 7032 |
| Материал корпуса | Полиэфир (армированный стекловолокном) |
| Степень защиты | IP 65 |
| Соединительные клеммы | 2,5 мм² |
| Диапазон измерения давления | 0 до 25 мбар |
| Время продувки | 0 до 99 мин. (настраивается) |
| Подача продувочного газа | |
| Впуск | R 1" внутренняя резьба MPC S2 R 1 ½" внутренняя резьба MPC S3 |
| Выпуск | R 1" внутренняя резьба |
| Сигнальные линии | 3 патрубка 10 мм |
| Расход | 0 до 180 м³ MPC S2 0 до 450 м³ MPC S3 |
| Компенсация утечки воздуха | от 0,05 л/с до 11,5 л/с |
