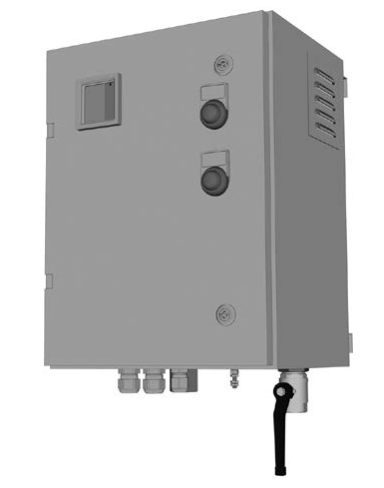

Система контроля продувки двигателя Bartec (MPC) MPC
Взрывозащита электродвигателей в опасных средах обеспечивается системой контроля продувки Bartec, которая включает в себя контроллер (MPC) и выпускной клапан (MPV). Эта система реализует принцип продувки оболочки под избыточным давлением, компенсируя утечки для предотвращения проникновения взрывоопасной атмосферы. MPC и MPV совместно осуществляют мониторинг, управление и регулирование потока продувочного газа в двигатель Ex p. При обнаружении внутренних неисправностей или нарушений в подаче продувочного газа, система активирует аварийный сигнал и безопасно деактивирует двигатель Ex p.
Взрывозащита
Маркировка Зона 1
ATEX II 2(1)G Ex de [ia Ga px] IIC T4 Gb
Сертификат испытаний
DMT 99 ATEX E 082
IECEx Ex de [ia Ga px] IIC T4 Gb
Сертификат испытаний
IECEx BVS 13.0039
Маркировка Зона 2
ATEX II 3G Ex nA nC [ic pz] IIC T4 Gc
Температура окружающей среды
-20 °C до +40 °C
Директивы
2004/108/ЕС
94/9/ЕС
Электрические характеристики
Питающее напряжение
AC 230 В (AC 115 В) ± 10 %
Потребляемая мощность
P = прибл. 20 Вт/AC 230 В
Сигнальные контакты
Деблокирующий контакт K2/3
(эксплуатация Ex p)
K2/3, 5 A при cos φ = 1, под напряжением
Сигнальный контакт K4
(режим продувки) беспотенциальный,
500 мА при AC 250 В/DC 80 В
Сигнальный контакт K5
(свободно присваиваемое значение
переключения) беспотенциальный,
500 мА при AC 250 В/DC 80 В

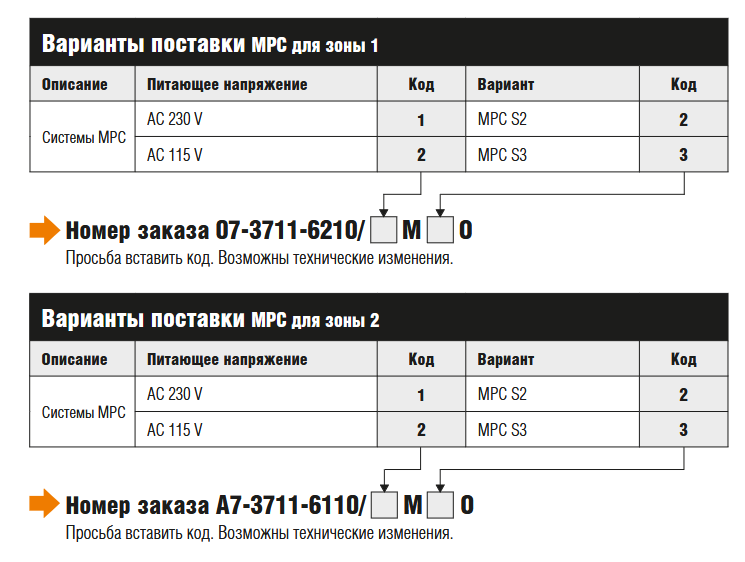

Номер заказа 07-3711-6210/ M O

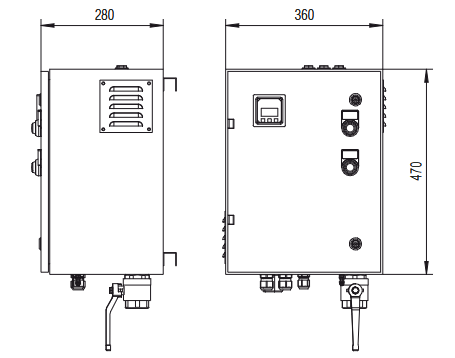

Габаритный размер
Технические характеристики
| Характеристики | Значение |
| Конструкция | Внутри защитного корпуса |
| Лакокрасочное покрытие | RAL 7035 |
| Материал корпуса | Стальной лист (по запросу нержавеющая сталь) |
| Степень защиты | IP 55 (внутренние компоненты IP 65) |
| Соединительные клеммы | 2,5 мм² |
| Диапазон измерения давления | 0 до 25 мбар |
| Время продувки | 0 до 99 мин. (настраивается) |
| Подача продувочного газа | |
| Впуск | R 1" внутренняя резьба MPC S2 R 1 ½" внутренняя резьба MPC S3 |
| Выпуск | R 1" внутренняя резьба |
| Сигнальные линии | 3 патрубка 10 мм |
| Расход | 0 до 180 м³ MPC S2 0 до 450 м³ MPC S3 |
| Компенсация утечки воздуха | от 0,05 л/с до 11,5 л/с |
