Контрольный модуль Bartec APEX тип 07-7331-811_
Контрольный модуль Bartec APEX — это ключевой элемент управления взрывозащищенным оборудованием. Он отвечает за регулировку рабочих процессов и передачу данных. Модуль объединяет все компоненты системы в единую сеть, обеспечивая их надежное подключение через зажимы и постоянный мониторинг состояния.

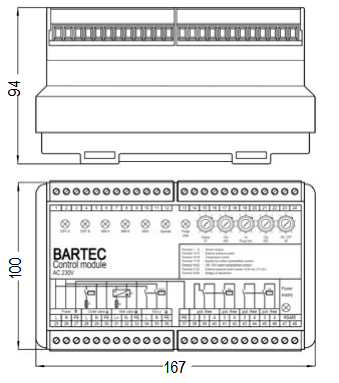

Габаритный размер
Взрывозащита
Маркировка взрывозащиты:
- Для корпуса: II 2(1) G Ex d e [ia Ga] IIC Gb
- Для установки (тип 17-5522-.2..): II (1) G [Ex ia Ga px] IIC
- Сертификационный номер: 0044
Сертификаты соответствия:
- Корпус: PTB 97 ATEX 1066U / IECEx PTB 11.0082U
- Установка: DMT 99 ATEX E082 / IECEx BVS 13.0039
Искробезопасные электрические параметры:
| Цепь | U₀ (В) | I₀ (мА) | P₀ (мВт) | C₀ (нФ/мкФ) | L₀ (мГн) |
|---|---|---|---|---|---|
| Питания 1 | 30 | 100 | 750 | 66 нФ | 3 |
| Питания 2 | 7,5 | 10 | 20 | 11 мкФ | 330 |
| Сигнализации 1 | 7,5 | 50 | 95 | 11 мкФ | 14 |
| Сигнализации 2 | -7,5 | 10 | 20 | 11 мкФ | 330 |
| Сигнализации 3 | -30 | 100 | 750 | 66 нФ | 3 |
Условия эксплуатации и размещения:
- Допустимый температурный режим:
- Рабочая температура: от -20 °C до +40 °C
- Температура хранения: от -40 °C до +60 °C
- Зоны применения: оборудование предназначено для установки в зонах 1 и 2.
Технические характеристики контрольного модуля Bartec APEX тип 07-7331-811_
| Характеристики | Значение |
| Установка | Герметичный корпус с блокировкой для TS35 |
| Материал корпуса | Высококачественная термопластмасса |
| Тип защиты | Электронная установка IP66 Зажимы IP20 Зажимы в оболочке IP30 |
| Контактные зажимы | 2,5 мм², тонкопроволочные |
| Индикаторы | Светодиод на передней панели корпуса |
| Органы управления | Поворотный выключатель на передней панели корпуса |
| Масса | 2,5 кг |
| Электрические параметры | |
| Напряжение сети электроснабжения | AC 230 B ± 10% AC 115 B ± 10% DC 24 B ± 10% |
| Потребление мощности | PV=8 W/230 B |
| Замыкающие контакты | K 2/3, 5 A при cos φ = 1 K 4 и K 5; 5 A; не находящиеся под потенциалом |
| Продувной вентиль | Цифроаналоговый или пропорциональный (в зависимости от типа) |
| Мощность продувного вентиля | 9 Вт (в зависимости от типа) 15 Вт (в зависимости от типа) |
| Номер партии товара | 07-7331-8112/2100 AC 230 B, 9 Вт 07-7331-8122/2100 AC 115 B, 9 Вт 07-7331-8142/2100 DC 24 B, 9 Вт 07-7331-8112/3100 AC 230 B, 15 Вт 07-7331-8122/3100 AC115 B, 15 Вт |
