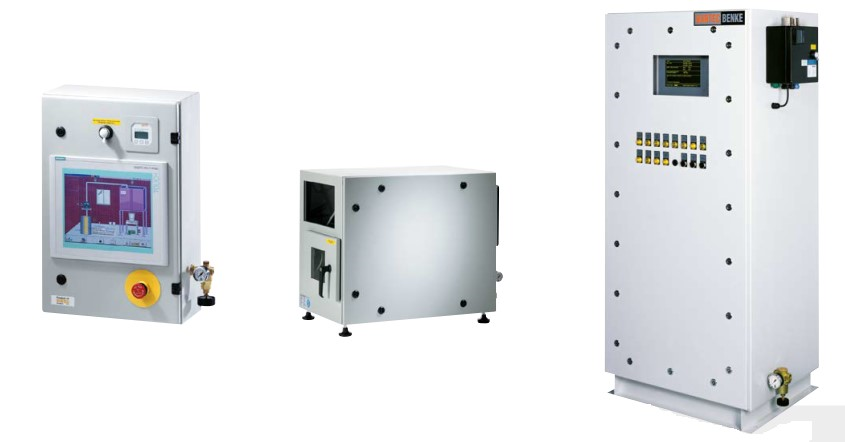

Решения под давлением Bartec

APC
APEX Pressurized Cabinet
для зоны 1

SPC
SILAS Pressurized Cabinet
для зоны 2 или 22

В таких отраслях, как нефтегазовая, химическая и фармацевтическая, автоматизация процессов становится всё более востребованной. При этом всё оборудование — от насосов и двигателей до принтеров и клавиатур — должно быть надежно защищено для работы во взрывоопасных условиях. Одним из самых гибких способов защиты является использование специальных взрывонепроницаемых оболочек (тип Ex p). Эта технология позволяет устанавливать обычные приборы в опасных зонах (1, 2 и 22), обеспечивая их безопасную эксплуатацию.

Суть этой технологии защиты проста: внутри корпуса поддерживается давление выше атмосферного, что не дает взрывоопасным газам или пыли попасть внутрь.

Используя взрывозащиту типа Ex p, компания BARTEC предлагает передовой подход к автоматизации и управлению техникой в опасных зонах (1, 2 и 22). В такие корпуса можно устанавливать обычное, не взрывозащищенное оборудование. Наша модульная система контроля давления прошла сертификацию по стандартам ATEX и директиве 94/9/EG, поэтому клиенты получают полностью готовые к работе и сертифицированные решения для обеспечения безопасности на производстве

Избыточное давление внутри оболочки типа Ex p поддерживается либо за счет непрерывной продувки, либо путем компенсации утечек газа. Оборудование рассчитано на эксплуатацию при температуре от -20 °C до +60 °C (температурные классы T3–T5) или до +40 °C (класс T6).

Компания BARTEC, обладая многолетним опытом в области взрывозащиты и автоматизации, предлагает комплексный подход: от проектирования и производства до пусконаладочных работ и сертификации. Наши решения отличаются надежностью и экономической эффективностью. Корпуса изготавливаются из листовой или нержавеющей стали, могут быть оснащены системой кондиционирования и специальным антикоррозийным покрытием, устойчивым к морскому и тропическому климату. В комплект поставки входит вся необходимая документация, а также услуги по обучению персонала и проведению эксплуатационных испытаний.

Проектирование взрывозащищенного оборудования по ТЗ заказчика
Компания BARTEC осуществляет поставку взрывозащищенных решений, полностью отвечающих спецификациям заказчика. Область применения включает:

• КИПиА
• Периферийное оборудование (принтеры)
• Человеко-машинные интерфейсы (терминалы, мониторы)
• Системы автоматизации (АСУ ТП)
• Силовую электронику (преобразователи частоты)
• Электрические машины (двигатели)

Решения по терморегулированию систем с взрывозащитой Ex p от компании BARTEC

Помимо базовой комплектации, компания BARTEC предлагает широкий спектр дополнительных опций для поддержания оптимального температурного режима в системах с типом взрывозащиты Ex p:

• Обогрев в рабочем режиме;
• Обогрев в режиме ожидания (простоя);
• Воздушное охлаждение;
• Системы кондиционирования воздуха;
• Жидкостное (водяное) охлаждение.

Дополнительные комплектующие:

• Фильтры для промывочного газа.
• Усилители мощности (до 30 кВт).
• Реле развязки каналов связи.
• Байпасные кодовые переключатели.

Взрывозащита

Маркировка взрывозащиты

• APC:
  • ATEX: II 2G Ex px IIC T3–T6 Gb / II 2G Ex px ib IIC T3–T6 Gb (Сертификат: BVS 11 ATEX E 144)
  • IECEx: Ex px IIC T3–T6 Gb / Ex px ib IIC T3–T6 Gb (Сертификат: IECEx BVS 13.0049)
• SPC:
  • ATEX: II 3G Ex pz IIC T3–T6 Gc / II 3G Ex pz ib IIC T3–T6 Gc (Сертификат: BVS 11 ATEX E 145)
  • IECEx: Ex pz IIC T3–T6 Gc / Ex pz ib IIC T3–T6 Gc (Сертификат: IECEx BVS 11.0070)

Диапазон рабочих температур:
от -20 °C до +60 °C (при температурном классе T6 ограничение составляет +40 °C).

Технические характеристики

Скачать документацию по решениям под давлением Bartec :

1. Шкафы Bartec под давлением
2. Опросный лист на шкафы Bartec под давлением
3. Руководство по эксплуатации APC-APEX-SPC-SILAS Комбишкаф Ex p, тип 7-37.3
