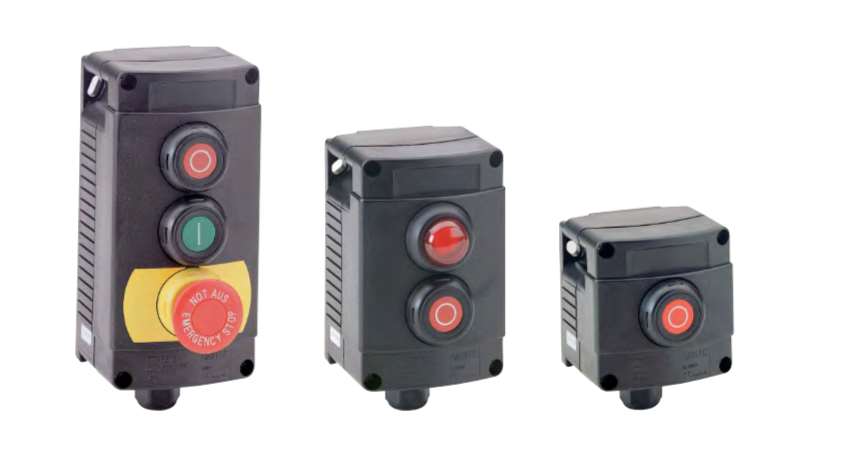

Командные приборы Bartec ComEx
Bartec ComEx представляет собой модульную систему, предназначенную для локального управления, с возможностью интеграции как стандартных, так и заказных командных и сигнальных устройств. Система включает три типовых варианта корпусов, каждый из которых рассчитан на установку до трех приборов. Допускается объединение до трех корпусов ComEx в единую конструкцию. Для ввода кабеля предлагаются пластиковые или металлические кабельные вводы с резьбой M20 x 1,5 и M25 x 1,5. Пластиковые вводы не требуют дополнительной фиксации контргайкой. Металлические вводы монтируются путем ввинчивания в металлическую пластину внутри корпуса. Максимальное количество используемых резьбовых вводов М20 составляет два. Для обеспечения удобства идентификации и обслуживания на месте эксплуатации, каждый корпус может быть снабжен этикеткой с пользовательскими параметрами. Для применения в оффшорных условиях необходимо заказывать специализированные модификации приборов.
Преимущества командных приборов Bartec ComEX
- конструкция предусматривает три стандартных типоразмера корпуса
- монтаж не требует специальных навыков или оборудования
- предусмотрена возможность широкой вариативности комплектующих
Взрывозащита
Маркировка
II 2G Ex ed IIC T6
II 2D Ex tD A21 IP 67 T 80 °C
Класс I, зона 1 AEx ed IIC, Ex ed IIC
Класс I, отд. 2 Группы A, B, C, D
Ex ed IIC, T6
Технические характеристики командных приборов Bartec ComEX
| Характеристики | Значение |
| Вид присоединения | Клеммы 2,5 мм2 |
| Клеммы для защитного провода | 4 x 2,5 мм2 |
| Расчетное напряжение развязки | макс. AC 690 В |
| Номинальный ток | макс. 16 A |
| Тип кабельного ввода | M20 x 1,5 для кабеля с ∅ 6 до 13 мм M25 x 1,5 для кабеля с ∅ 13 до 21 мм M25 x 1,5 для кабеля с ∅ 7 до 12 мм |
| Материал корпуса | Термопластик |
| Степень защиты | IP 66/IP 67 |
Габаритные размеры командных приборов Bartec ComEX

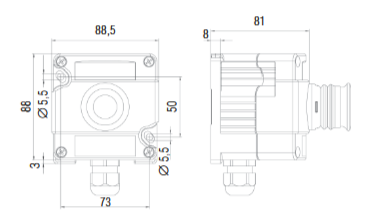

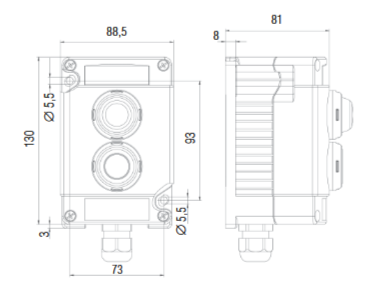

Командоаппарат, одинарный тип 07-3511-... Командоаппарат, двойной тип 07-3512-....

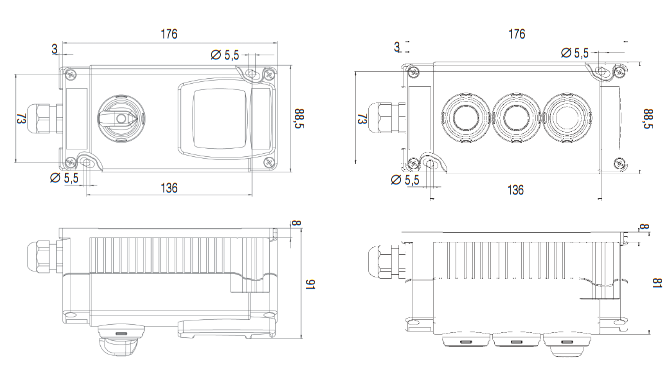

Командоаппарат, тройной тип 07-3513-....
Перечень командных приборов Bartec ComEx, доступных для заказа
| Изображение | Схема | Вес | Номер заказа |
|
| 0.33 кг | 07-3511-10P74 |
|
| 0.36 кг | 07-3511-10N84 |
|
| 0.40 кг | 07-3511-10K34 |
|

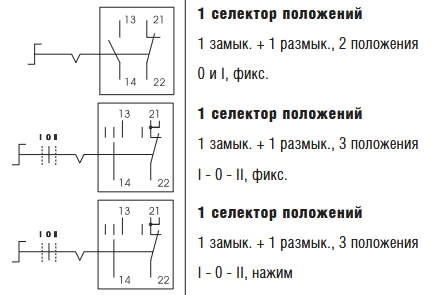

| 0.35 кг | 07-3511-10S94 07-3511-10S04 07-3511-10S14 |
|
| 0.35 кг | 07-3511-10LRR 07-3511-10LGG 07-3511-10LYY 07-3511-10LWW |
|
| 0.35 кг | 07-3511-10P84 |
|

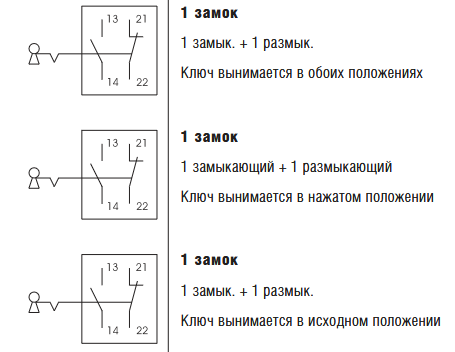

| 0.4 кг | 07-3511-10K04 07-3511-10K14 07-3511-10K24 |
|
| 0.5 кг | 07-3512-10P74P74 |
|
| 0.52 кг | 07-3512-10LRRP74 07-3512-10LGGP74 07-3512-10LYYP74 07-3512-10LWWP74 07-3512-10LBBP74 |
|

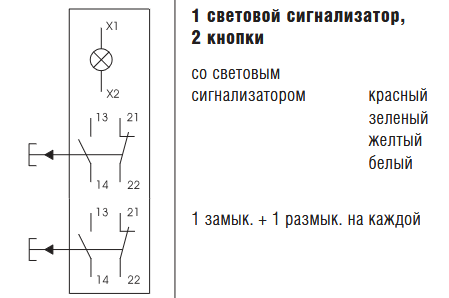

| 0.7 кг | 07-3513-10LRRP74P74 07-3513-10LGGP74P74 07-3513-10LYYP74P74 07-3513-10LWWP74P74 |
|
| 0.68 кг | 07-3513-10P74P74P74 |
|

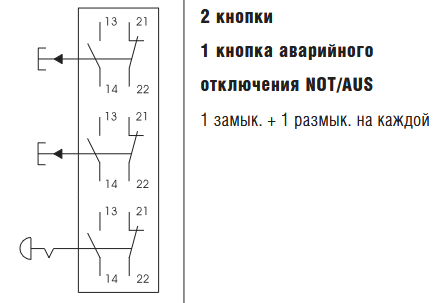

| 0.7 кг | 7-3513-10P74P74N84 |
