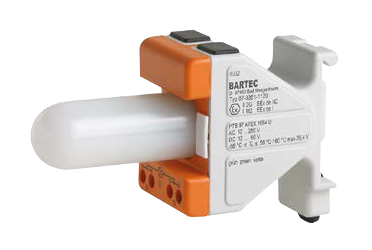

Световой модуль Bartec ComEx 07-3351 с клеммами для напольного крепления
Световой модуль Bartec, модель 07-3351-11.0, предназначен для визуальной сигнализации состояний команд путем световых вспышек и погасаний. Он широко применяется во взрывоопасных зонах для отображения рабочего статуса машин. Монтаж модуля осуществляется посредством вставки его насадки в крепежное отверстие пульта или панели управления, а также установки на несущую шину. Подключение к системе производится через клеммы, расположенные на тыльной стороне модуля.
Световой модуль Bartec ComEx служит для наглядного отображения рабочих состояний оборудования посредством световых сигналов, таких как вспышки и погасание. Его универсальность позволяет применять его в большинстве взрывоопасных зон, где требуется четкая визуальная индикация функционального статуса. Модуль разработан с учетом строгих требований к безопасности, имея исполнения с типом защиты от возгорания "e" (повышенная безопасность) и "d" (герметичная оболочка). Для беспрепятственного и безопасного встраивания в панели управления предусмотрен специальный корпус, а также широкий выбор насадок. Монтаж насадок осуществляется без применения инструментов, что обеспечивает надежную защиту от внешних воздействий (степень защиты IP). Подключение электрических проводов производится через клеммы с повышенной безопасностью, расположенные на задней стороне модуля.
Взрывозащита
- Маркировка:
- ATEX: II 2G Ex de IIC Gb; I M2 Ex de I Mb
- IECEx: Ex de IIC Gb; Ex de I Mb
- Сертификаты испытаний:
- PTB 97 ATEX 1064 U (для ATEX)
- IECEx PTB 10.0014U (для IECEx)
- Российские сертификаты: ГОСТ-Р, Ростехнадзор (Разрешение № РПС 00-21001)
- Прочие сертификаты: UL, NEPSI, GOST, KTL, INMETRO, DNV, CSA.
- Допустимая температура окружающей среды: от -55 °C до +50 °C.
- При +60 °C: для напряжений AC/DC от 12 В до 24 В
Габаритные размеры
Технические характеристики светового модуля Bartec ComEx 07-3351
| Характеристики | Значение |
| Степень защиты | определяется управляющей насадкой и корпусом ComEx, мин. IP 66, клеммы IP 20 |
| Расчетн. напряжение развязки | 300 В |
| Расчетное рабочее напряжение | AC 12 В до 250 В (Ta < +50 °C) DC 12 В до 60 В (Ta < +50 °C) DC/AC 12 В до 24 В (Ta < +60 °C) |
| Потребляемая мощность | < =1 Вт |
| Источник света | Светодиод красный, зеленый, желтый, белый, синий |
| Излучение | Очень светлое, световой угол 180° |
| Материал корпуса | Термопластик |
| Тип подключения | Клеммы 2,5 мм2, проволока |
| Электрическая износостойкость | >10х5 световых часов |
| Температура хранения и транспортировки | -55 °C до +70 °C |
| Вес | ок. 90 г |
| Крепление | на несущую шину NS 35 x 7,5 (DIN EN 60715) |
| Ударная прочность | DIN EN 60068-2-27: 30 г 18 мс |
