Управляющий выключатель Bartec ComEX 07-3331, встраиваемый модуль, 4-х полюсный
Разработанный для применения в химической и нефтехимической отраслях, а также во взрывозащищенном электрооборудовании для опасных зон 1, 2, 21 и 22, данный управляющий выключатель Bartec ComEX обладает высокой функциональностью. Его конструкция включает 4 коммутационных контакта, которые могут быть настроены как нормально разомкнутые (NO) или нормально замкнутые (NC), что позволяет реализовать широкий спектр управляющих функций. Принудительное размыкание гарантируется для размыкающих контактов. Устройство поддерживает установку различных интервалов и ключей с возможностью индексации. Монтаж управляющего выключателя может быть выполнен в 2-х или 3-х секционный корпус ComEx, непосредственно на несущую шину, или в составе управляющей коробки в комбинации с другими командными аппаратами.

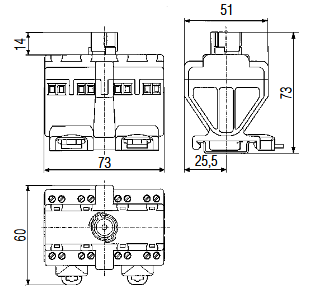

Габаритный размер управляющего выключателя Bartec ComEX 07-3331
Преимущества
- контакты, обеспечивающие гарантированное размыкание
- режим фиксации и нажима
Взрывозащита
Маркировка
ATEX
II 2G Ex de IIC Gb
I M2 Ex de I Mb
Сертификат испытаний
PTB 99 ATEX 1043 U
IECEx Ex de IIC Gb
Ex de I Mb
Сертификат испытаний
IECEx PTB 07.0046U
ГОСТ-Р и Ростехнадзор
Другие сертификаты
UL, NEPSI, GOST, KTL, INMETRO, DNV, CSA
Допустимая температура окружающей среды
-55 °C до +60 °C
Технические характеристики управляющего выключателя Bartec ComEX 07-3331
| Характеристики | Значение |
| Тип присоединения | Клеммы 2,5 мм2, проволока |
| Материал контактов | AgSnO2 |
| Материал корпуса | Термопластик |
| Крепление | на несущую шину TS 35 x 7,5 |
| Функции управления | Макс. 4 переключающих контакта размыкающих/замыкающих в различных положениях Функция фиксации и нажима с различными фазами коммутации |
| Управление контактами | Контакты принудительного размыкания (самоочищающиеся) |
| Возможности встраивания | В двойные и тройные корпуса ComEx, а также в коробки управления для напольного и фронтального монтажа |
| Силовой разъединитель | DIN EN 60947-3 (Выключатель главного двигателя) |
| Электрические характеристики | |
| Расчетное напряжение развязки | Ui = 690 В Ue = 400 В |
| Расчетная импульсная прочность | Uimp =6 кВ |
| Условный расчетный ток короткого замыкания при 400 В | le = 4 кA |
| Ток короткого замыкания (макс. предохранитель NHgL) | макс. 16 A |
| Температурный номинальный ток | (+40 °C) Ithe =16 A (+60 °C) Ithe =11 A |

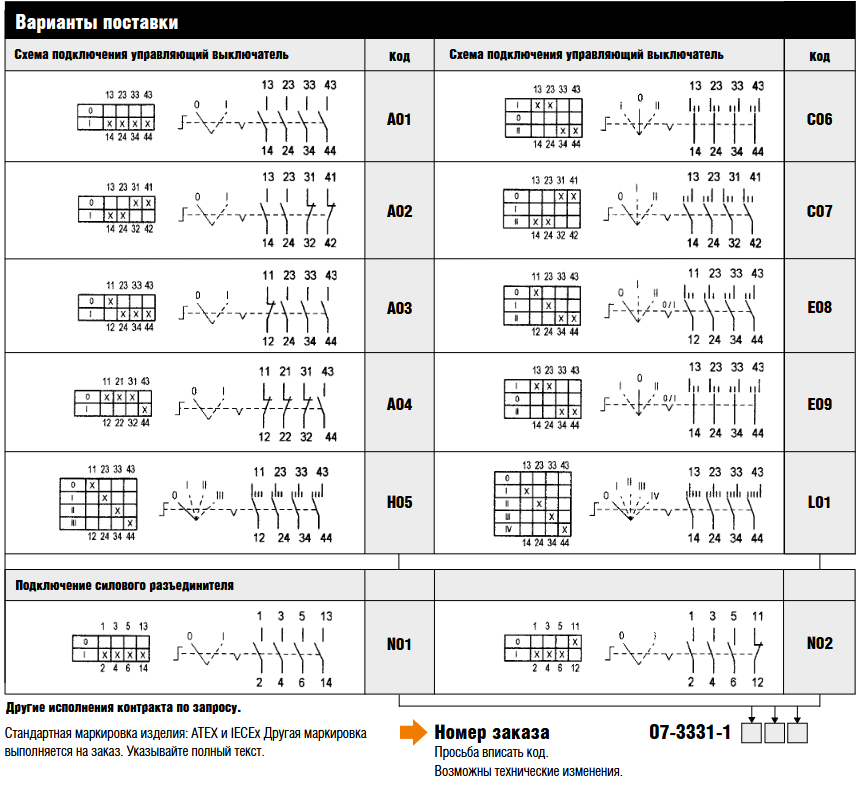

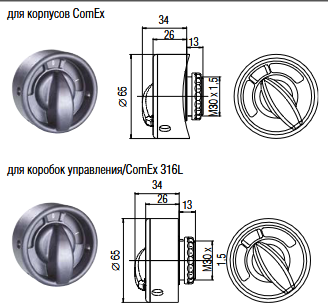

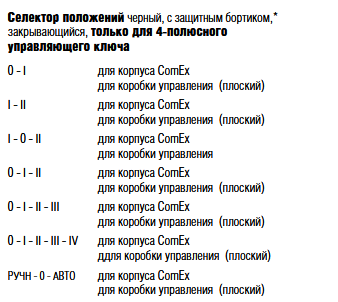

| рисунок/размеры | описание | номер заказа |
|
| 05-0003-006201 05-0003-006301 05-0003-006202 05-0003-006302 05-0003-006203 05-0003-006303 5-0003-006204 05-0003-006304 05-0003-006205 05-0003-006305 05-0003-006206 05-0003-006306 05-0003-006209 05-0003-006309 |
