Кабельный разъем Bartec ComExflex 05-0042-0050
Для интеграции ComExflex в системы управления BARTEC, будь то пульт или панель, предусмотрен специальный кабельный разъем. Данный разъем оснащен кабельным вводом и допускает сопряжение с разнообразными функциональными модулями. Подключение питания к системе осуществляется через этот кабельный разъем, что может быть выполнено как на этапе заводской сборки по спецификации заказчика, так и самостоятельно конечным пользователем.

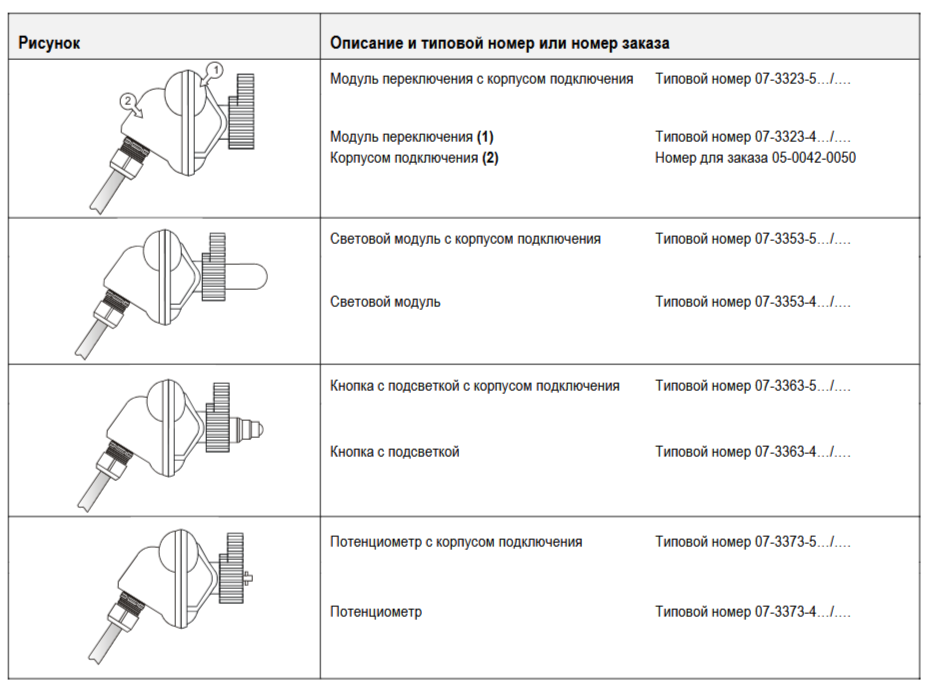

Кабельная стойка с кабельным вводом Bartec ComExflex 05-0042-0050 служит для интеграции с различными функциональными модулями. Крепление стойки к модулю осуществляется двумя болтами. Подключение кабеля через стойку выполняется согласно спецификации заказа или требованиям клиента.
Взрывозащита
Маркировка
ATEX II 2G Ex de IIC T6 Gb
II 2D Ex tb IIIC T80 °C Db IP 66
Сертификаты испытаний
PTB 11 ATEX 1010 X
IECEx Ex de IIC T6 Gb
Ex tb IIIC T80°C Db IP 66
Сертификаты испытаний
IECEx PTB 11.0025X
Другие сертификаты
NEPSI, GOST, KTL, INMETRO, DNV, CSA
Температура окружающей среды
от -55 ° C до +40 ° C/+50 ° C/+60 ° C
Одобрено для зоны
1, 2 и 21, 22

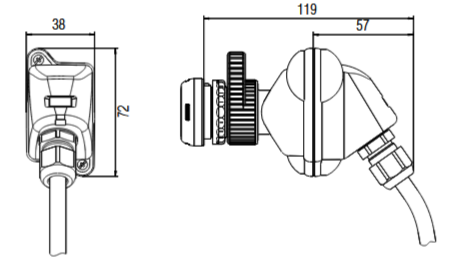

Габаритные размеры
Технические характеристики кабельного разъема Bartec ComExflex 05-0042-0050
| Характеристики | Значение |
| Класс защиты | Функциональный модуль с кабельной стойкой и исполнительным элементом до мин. IP 66 |
| Масса | около 40 г |
| Диапазон зажима | от 4 до 9 мм от 5 до 10 мм |
| Материал корпуса/термопластик | Способ производства/ литьевое формование |
| Шлангопроводы | доступны по запросу BETAflam 145-flex UL ULstyle 4486 |
| Mодуль переключения 4 x 1,5 mm2 BK, BU, BN, GY Cветодиодный блок 2 x 0,75 mm2 BU, BN Переключатель 4 x 0,75 mm2 BK, BU, BN, GY Потенциометр 3 x 0,75 mm2 BK, BN, GY |
