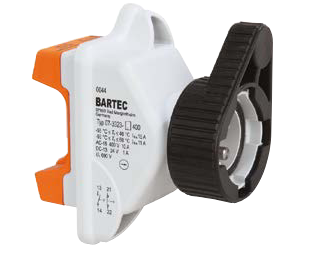

Модуль переключения Bartec ComEXflex 07-3323-4
Модуль переключения Bartec ComEXflex, артикул 07-3323-4.../…. представляет собой компонент, предназначенный для использования в широком спектре взрывоопасных зон, где требуется активация функций оборудования посредством кнопочных или переключающих устройств. Конструкция модуля включает самоочищающиеся контакты с механизмом принудительного открывания. Электрическое подключение осуществляется через клеммный блок, расположенный на тыльной стороне модуля. Модуль разработан для модульной интеграции с различными типами управляющих насадок и корпусов подключения. Крепление модуля к управляющей насадке осуществляется без применения инструментальных средств. Управляющая насадка монтируется в соответствующее крепежное отверстие корпуса Ex e, пульта или панели управления, обеспечивая при этом высокий класс защиты IP. При установке в составе пультов или панелей управления, опционально может быть задействован корпус подключения, который крепится к модулю двумя винтовыми соединениями.
Взрывозащита
- ATEX: II 2G Ex de IIC Gb (для газовых сред, категория 2)
- ATEX: I M2 Ex de I Mb (для угольных шахт, категория M2)
- PTB 99 ATEX 1043 U
- IECEx: Ex de IIC Gb
- IECEx: Ex de I Mb
- IECEx PTB 07.0046 U

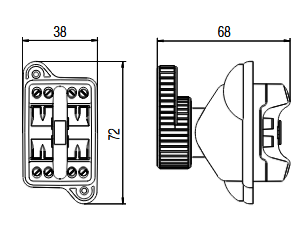

Габаритные размеры
Технические характеристики модуля переключения Bartec ComEXflex 07-3323-4
| Характеристики | Значение |
| Степень защиты | определяется управляющей насадкой и корпусами управляющих станций, мин. IP 66, Клеммы IP 20 (IEC 60529) |
| Расчетное напряжение развязки | 690 В |
| Условный тепловой ток Ithe | 16 А/ +40 ° C, 11А/ +60 ° C |

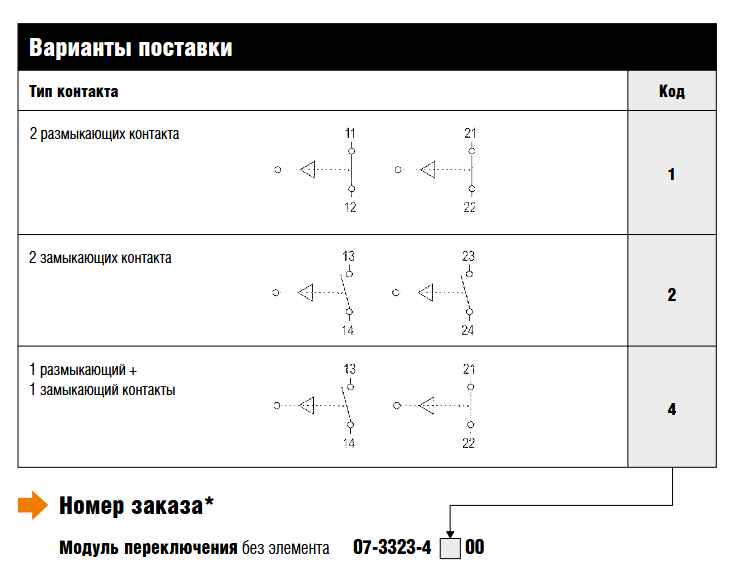

| Контакты | Принудительно размыкаемые (самоочищающиеся) 1 размыкающий и 1 замыкающий или 2 размыкающих или 2 замыкающих |
| Материал контактов | AgSnO2 |
| Материал корпуса | Термопластик |
| Тип присоединения | Клеммы 2,5 мм2, проволока |
| Механическая износостойкость | > 10х6 циклов |
| Температура хранения | от -55 ° C до +70°C |
| Вес | около 110 г |
| Крепление | заблокировано, байонетный затвор |
| Ударная прочность | DIN EN 60068-2-27, 30 г 18 мс |
