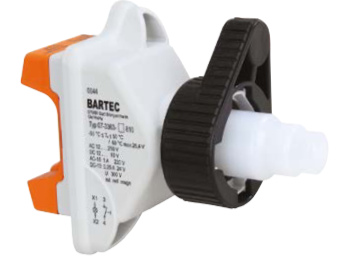

Переключатель освещения Bartec ComExflex 07-3363-4
Переключатель освещения Bartec ComExflex является стандартным решением для большинства взрывоопасных зон, где требуется кнопочное управление приборами с обязательным визуальным подтверждением статуса команды.
Кнопка с подсветкой Bartec ComExflex, артикул 07-3363-4.../…., предназначена для эксплуатации в большинстве взрывоопасных зон, где требуется тактильное управление функциями оборудования и визуальная индикация его рабочего статуса. Электрическое подключение осуществляется посредством клемм, расположенных на тыльной стороне устройства. Кнопка рассчитана на модульную сборку с различными типами насадок и корпусов подключения. Крепление кнопки к насадке выполняется без применения инструмента. Насадка кнопки монтируется в соответствующее крепежное отверстие взрывобезопасного корпуса, пульта или панели управления, обеспечивая высокий класс защиты IP за счет простоты установки. При использовании в составе пультов или панелей управления предусмотрена опциональная установка корпуса подключения, который фиксируется на кнопке двумя винтовыми соединениями.
Взрывозащита
Маркировка
ATEX II 2G Ex de IIC Gb
I M2 Ex de I Mb
Сертификаты испытаний
PTB 97 ATEX 1064 U
IECEx Ex de IIC Gb
Ex de I Mb
Сертификаты испытаний
IECEx PTB 10.0014 U
Другие сертификаты
CSA, NEPSI, GOST, KTL, INMETRO, DNV
Доп. температура окруж. среды
-55 °C до +60 °C

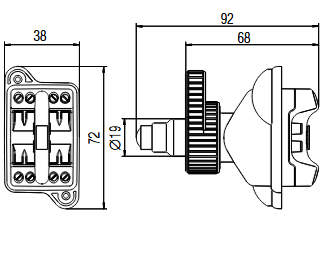

Габаритные размеры
Технические характеристики переключателя освещения Bartec ComExflex 07-3363-4
| Характеристики | Значение |
| Степень защиты | определяется управляющей насадкой и корпусами управляющих станций, мин. IP 66, Клеммы IP 20 (IEC 60529) |
| Расчетное напряжение развязки | 300 В |
| Номинальное рабочее напряжение | AC от 12В до 250В (Ta =< +50 °C) DC от 12 В до 60 В (Ta =< +50 °C) AC/DC от 12 В до 24 В (Ta =< +60 °C) |
| Потребляемая мощность | <1 Вт |
| Источник света | светодиод, красный, зеленый, желтый, белый, синий |
| Контакты | 1 размыкающий или 1 замыкающий контакт - контакты мгновенного действия AC 15: 1 А, 230 В DC 13: 0,25 А, 24 В |
| Освещенность | очень яркая, угол обзора 180 ° |
| Материал корпуса | термопластик |
| Тип подключения | зажимы 2,5 мм2 тонкожильные |
| Ресурс | электрический: 10х5 световых часов механический: 10х5 циклов |
| Температура хранения и транспортировки | от -55 ° C до +70 ° C |
| Масса | около 110 г |
| Крепление | фиксированное, штыковой запор |
| Ударная безопасность | DIN EN 60068-2-27, 30 г 18 мс |
