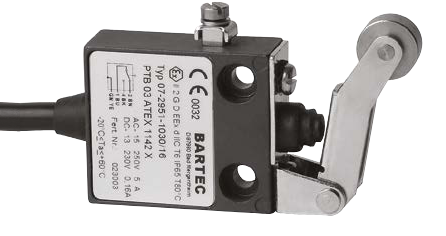

Концевой переключатель в металлическом корпусе Bartec 07-2951
Концевые выключатели Bartec 07-2951 представляют собой прецизионные коммутационные устройства, заключенные в прочный металлический корпус. Их конструкция отличается компактностью и взрывозащищенностью. Присоединительный кабель герметично введен в корпус с рабочей стороны. Мы предлагаем стандартную комплектацию с кабелем длиной 3 метра. По индивидуальному заказу возможна поставка с нестандартной длиной кабеля или с боковым выводом. Встроенный базовый выключатель является однополюсным переключателем, обеспечивающим высокую точность коммутации и воспроизводимость точек переключения. Высокая вибростойкость и износостойкость достигнуты благодаря обширным экспериментальным исследованиям. Степень защиты IP 67 и допуск для применения во взрывоопасных зонах позволяют использовать данный переключатель в большинстве областей автоматизации, машиностроения и приборостроения.
Преимущества
Взрывозащита
Маркировка
ATEX II 2G Ex d IIC T6 Gb
II 2D Ex tb IIIC T80 °C Db
Сертификат испытаний
PTB 03 ATEX 1142 X
IECEx Ex d IIC T6 Gb
Ex tb IIIC T80 °C Db
Сертификат испытаний
IECEx EPS 12.0037 X
Температура использования
От -20 °C до +90 °C
в зависимости от типа и используемых
материалов
Температура окружающей среды для
концевого выключателя
T6 макс. до +60 °C
в зависимости от расчетного тока

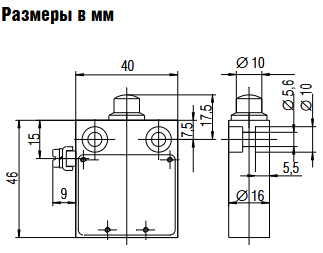

Габаритные размеры
Технические характеристики концевого переключателя в металлическом корпусе Bartec 07-2951
| Характеристики | Значение |
| Степень защиты | EC/EN 60529:IP 65 |
| Корпус | Алюмин. сплав с жесткой облицовкой |
| Коммутирующий элемент | Встроенный микропереключатель |
| Присоединение | 4-жильный кабель (H05VV-F) Сечение: 0,75кв. мм Длина кабеля 3 м, 5 м, 10 м |
| Цветовое кодирование жил | 1 = GY 2 = BN 4 = BK PE = GN/YE |
| Присоединение кабеля с выравниванием потенциалов | Внешняя клемма Ex |
| Пользовательская категория | AC-15 5 A 250 В DC-13 0,16 A 230 В макс. 25 ВА для золотых контактов |
| Электрические характеристики | Тип контакта Переключающий контакт с простым прерыванием Переходное сопротивление 60 мΩ, замерено на конце кабеля при длине кабеля 1 м Защита от короткого замыкания 5 A gL/gG D-предохранитель |

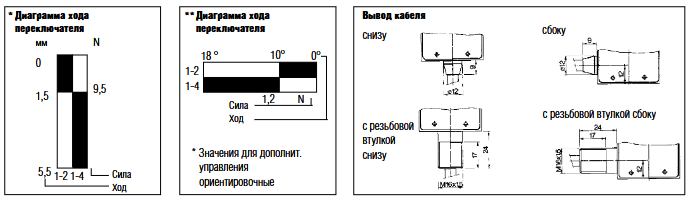

| Механические свойства | Допуски для точки переключения ± 0,5 мм в зависимости от управления Допуск для разрывной силы ± 1 N Точность воспроизведения ± 0,1 мм Механическая износостойкость > 1 миллион циклов переключения Максимальная частота переключений 1800 циклов переключения/час Виброустойчивость 10 г при 10 до 2 000 Гц Ударопрочность 50 г при длительности разряда 6 мс Кабельный вывод - внизу - сбоку - с резьбовой втулкой внизу - с резьбовой втулкой сбоку |
