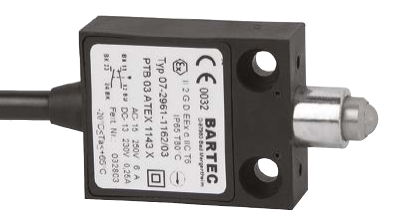

Концевой переключатель в пластиковом корпусе Bartec 07-2961-1
Компания BARTEC расширяет ассортимент концевых выключателей, предлагая модель 07-2961-1 в корпусе из ударопрочного пластика, в дополнение к металлическому исполнению. Корпус обладает степенью защиты IP 65 согласно IEC/EN 60529 и позволяет осуществлять тандемный монтаж нескольких переключателей в одной плоскости, что экономит пространство и обеспечивает многократное выполнение переключающих операций. Соединительный кабель, герметизированный эпоксидной смолой, выведен с рабочей стороны. Стандартная длина кабеля – 3 метра, с возможностью заказа других длин. Коммутационный элемент оснащен переключающим контактом с принудительно размыкаемой функцией, что гарантирует безопасность персонала в соответствии с GS-ET 15. Благодаря высокой вибростойкости и износостойкости, достигнутым в результате интенсивных испытаний, а также допуску для применения во взрывоопасных зонах, данный выключатель подходит для широкого спектра задач в области автоматизации, машино- и приборостроения.
Преимущества
- Принудительная развязка
- Очень прочная конструкция
- Степень защиты IP 65

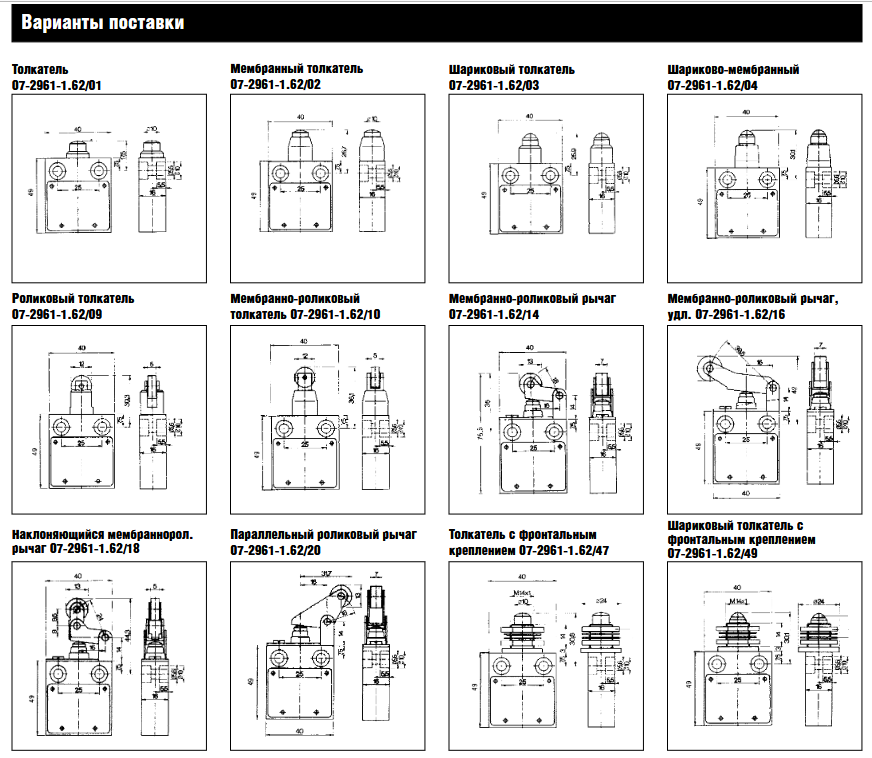

- Множество версий исполнительного
механизма - Защита персонала GS-ET 15
Взрывозащита
Маркировка
ATEX II 2G Ex d IIC T6, T5 Gb
II 2D Ex tb IIIC T80 °C, T95 °C Db
Сертификат испытаний
PTB 03 ATEX 1143 X
IECEx Ex d IIC T6, T5 Gb
Ex tb IIIC T80 °C, T95 °C Db
Сертификат испытаний
IECEx EPS 12.0036 X
Температура использования
От -20 °C до +100 °C
в зависимости от типа и используемых
материалов
Температура окружающей среды для
концевого выключателя
T5 макс. до +90 °C
T6 макс. до +65 °C
в зависимости от расчетного тока

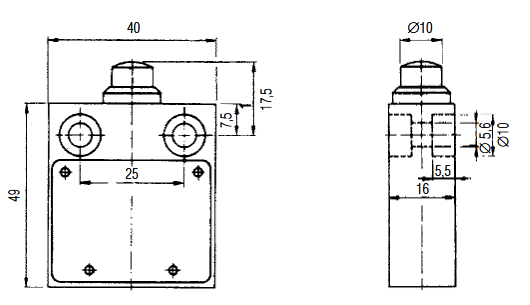

Габаритный размер
Технические характеристики концевого переключателя в пластиковом корпусе Bartec 07-2961-1
| Характеристики | Значение |
| Степень защиты | IEC/EN 60529: IP 65 |
| Корпус | Ударопрочный термопластик, самозатухающий UL 94-VO |
| Коммутационный элемент | 1 размыкающий/1замыкающий гальваническая развязка Размыкающий - принудительная развязка по VDE 0113, часть 1 |
| Присоединение | 4-жильный кабель H05VV-F сечение: 0,75 мм2 длина: 3 м/5 м/10 м |
| Цветная маркировка жил | 11 = BN 12 = BU 23 = BK 24 = BK |
| Электрическая конструкция | EN 60947-5-1 EN 60947-1 |
| Номинальное напряжение | AC 250 В/DC 230 В |
| Номинальный ток | Номинальный ток |
| Защита от короткого замыкания | 6 AgL/gG D-предохранитель |
| Механические свойства | Допуск точки переключения ± 0,5 мм в зависимости от управления Допуск по разрывной силе ± 1 Н Точность воспроизведения точки переключения ± 0,1 мм Срок службы механической части > 1 миллион циклов переключения Макс. частота переключений 1800 циклов переключения/час Вибропрочность 10 г при частоте от 10 до 2000 Гц Ударная прочность/ прочность при сотрясениях 50 г при продолжительности ударного воздействия 6 мс |
Скачать документацию по концевому переключателю в пластиковом корпусе Bartec 07-2961-1:
