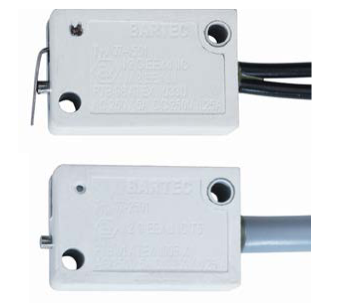

Миниатюрные встраиваемые и концевые выключатели Bartec 07-1501/07-2501
Миниатюрные взрывозащищенные микровыключатели BARTEC: компактные решения для сложных условий
Микровыключатели BARTEC 07-1501/07-2501 – это идеальное решение для мест, где пространство ограничено, а применение стандартных взрывозащищенных коммутационных элементов затруднено. Они превосходно подходят для интеграции в различные устройства, такие как вентили, термостаты, мембранные выключатели, исполнительные механизмы, уровнемеры и другие коммутационные аппараты.
Самые маленькие в мире взрывозащищенные микровыключатели категории d Ex:
Эти миниатюрные выключатели являются самыми компактными в мире среди устройств категории d Ex. Они обеспечивают надежную герметизацию жил или присоединительных кабелей.
Контактные решения для любых задач:
В стандартной комплектации микровыключатели BARTEC 07-1501/07-2501 оснащаются серебряными контактами, гарантирующими надежную работу. Для приложений, требующих работы с особо низкими напряжениями и токами, доступны варианты с позолоченными серебряными контактами, обеспечивающими повышенную проводимость.
Концевые выключатели Bartec 07-1501 с соединительным проводом : готовые к установке решения
Выключатели, поставляемые с уже подключенным соединительным проводом, имеют европейский сертификат испытания образца. Это означает, что они могут быть без дополнительных проверок установлены в устройства и установки с обеспечением механической защиты. Соединительный провод надежно залит с обратной стороны, а его жилы имеют цветовую маркировку для удобства подключения. Стандартная длина провода составляет 3 метра, но по запросу возможна поставка проводов любой другой длины.
Встроенные выключатели Bartec 07-2501 с жилами подключения: интеграция без компромиссов
Для интеграции в качестве конструктивных элементов во взрывоопасных зонах предлагаются встроенные выключатели с подключительными жилами. Эти выключатели прошли проверку и сертифицированы в соответствии с Директивой по взрывозащите 94/9/EG. Благодаря этому сертификату, при монтаже таких выключателей в составе устройства заказчика, повторная проверка самого микропереключателя не требуется.
Стандартная длина подключения жил составляет 50 см, но по индивидуальному заказу может быть изготовлена любая необходимая длина. Для обеспечения точного соответствия, жилы промаркированы в соответствии со схемой подключения.
Рекомендация по подключению:
Для надежного и безопасного подключения жил мы рекомендуем использовать микроклеммы e Ex от BARTEC.
Взрывозащита
Миниатюрный концевой выключатель
ATEX II 2G Ex d IIC T6, T5 Gb
Сертификат испытаний
EPS 14 ATEX 1689 X
IECEx Ex d IIC Gb T6, T5
Сертификат испытаний
IECEx EPS 14.0039 X
Другие сертификаты
INMETRO, NEPSI, FM
Миниатюрный встроенный выключатель
ATEX II 2G Ex d IIC Gb
I M2 Ex d I Mb
Сертификат испытаний
EPS 14 ATEX 1688 U
IECEx Ex d IIC Gb
Ex d I Mb
Сертификат испытаний
IECEx EPS 14.0038 U
Другие сертификаты
INMETRO, FM
Температура использования
От -60 °C до +100 °C
в зависимости от типа и используемых
материалов
концевого выключателя
T5 макс. до +90 °C
T6 макс. до +75 °C
в зависимости от расчетного тока
Степень защиты (согласно IEC/EN 60529)
IP 54

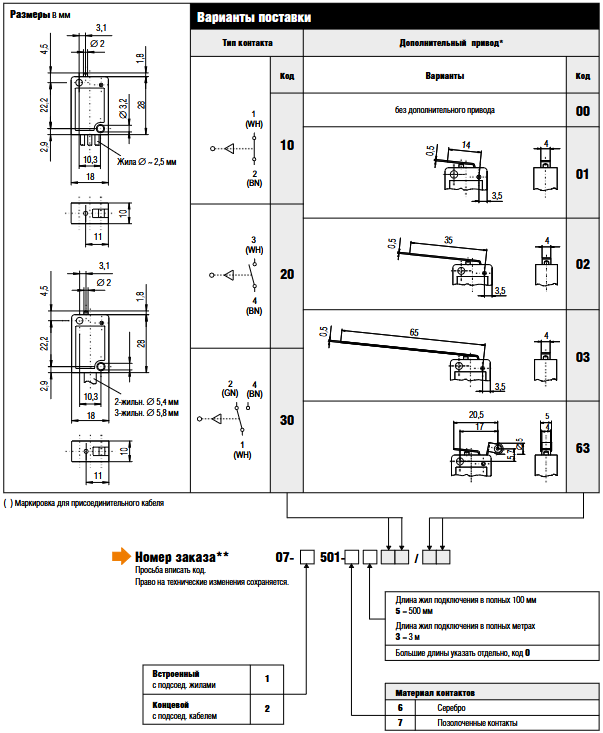

Технические характеристики миниатюрных встраиваемых и концевых выключателей Bartec 07-1501/07-2501
| Характеристики | Значение |
| Расчетное напряжение | AC 250 В |
| Момент затяжки крепящих винтов | макс. 0,6 Нм |
| Разрывная сила | макс. 1,4 Н |
| Сила возврата | мин. 0,25 Н |
| Частота переключений | Макс. 1000 1/час |
| Ход выключателя | - предпусковой (VLW) 0,5 до 1,0 мм
|
| Механическая износостойкость | >2 x 106 циклов переключения |
| Электрическая износостойкость | В зависимости от нагрузки |
| Электрическое подключение | Встроенный выключатель Жилы 0,75 мм2 4 GAF/Radox/HO5V2-K Концевой выключатель Провод 0,75 мм2 LSYY/BETAflam® |
| Материал корпуса | Дуропласт |
| Толкатель/доп. привод | Из нержавеющей стали |
| Вес | с жилами 0,5 м ок. 25 г с кабелем 1 м ок. 50 г |
