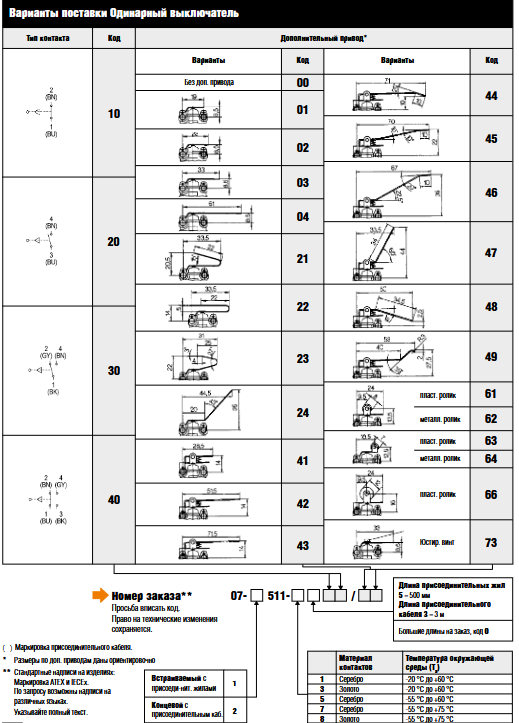

Позиционные выключатели Bartec 07-1511/07-2511

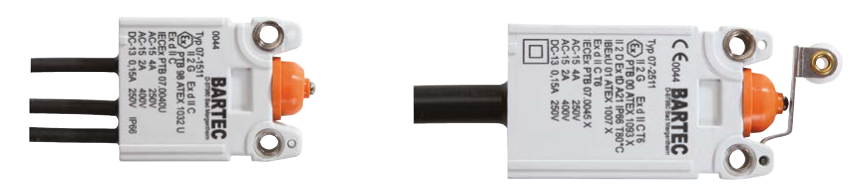

Встраиваемый выключатель Bartec 07-1511 с присоединительными жилами
Универсальный выключатель Bartec для опасных зон
Этот встраиваемый выключатель Bartec предназначен для широкого спектра задач во взрывоопасных зонах, включая отключение, регулировку и управление. Он сертифицирован в соответствии с Директивой 94/9/EG, что подтверждает его безопасность. Важно отметить, что аппараты, в которые устанавливается данный выключатель, должны проходить собственные испытания. Сам выключатель не требует дополнительной сертификации.
Гибкость подключения и надежность
Присоединительные жилы герметично закреплены с тыльной стороны выключателя. Стандартная длина жил составляет 50 см, но по вашему запросу мы можем изготовить их любой необходимой длины. Для удобного и надежного подключения жил мы рекомендуем использовать миниклеммы BARTEC.
Концевой выключатель Bartec 07-2511 с присоединительным кабелем
Надежные концевые выключатели для ответственных применений
Концевые выключатели Bartec разработаны для обеспечения безотказной и точной передачи сигналов в самых разных условиях. Они идеально подходят для использования на автозаправочных станциях, с насосным оборудованием, а также в общем машиностроении и приборостроении.
Простота установки и безопасность
При монтаже в оборудование, концевые выключатели Bartec должны быть надежно защищены от механических повреждений. Дополнительная сертификация для самого выключателя не требуется. Присоединительный кабель герметично залит с обратной стороны корпуса, гарантируя защиту от внешних воздействий.
Решения для взрывоопасных зон
Для подключения в условиях повышенной опасности (Ex-зонах) BARTEC предлагает широкий выбор клеммных коробок.
Взрывозащита
Маркировка Концевой выключательATEX II 2G Ex d IIC T6 Gb
II 2D Ex tD A21 IP 66 T80 °C
Сертификат испытаний
Газ: PTB 00 ATEX 1093 X
Пыль: IBExU 01 ATEX 1007 X
IECEx Ex d IIC T6 Gb
Сертификат испытаний
IECEx PTB 07.0045 X
Другие сертификаты
INMETRO, GOST, NEPSI, KTL
Маркировка Встроенный выключатель
ATEX II 2G Ex d IIC Gb
I M2 Ex d I Mb
Сертификат испытаний
PTB 98 ATEX 1032 U
IECEx Ex d IIC Gb
Ex d I Mb
Сертификат испытаний
IECEx PTB 07.0040 U
Другие сертификаты
INMETRO, GOST, NEPSI
Температура использования
От -60 °C до +100 °C
в зависимости от типа и используемых
материалов
Температура окружающей среды для
концевого выключателя
T6 макс. до +75 °C
в зависимости от расчетного тока
Тип защиты (согласно IEC/EN 60529)
IP 66

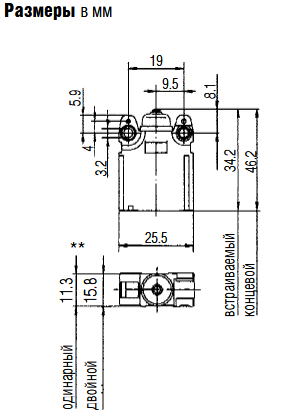

Габаритные размеры
Технические характеристики позиционных выключателей Bartec 07-1511/07-2511
| Характеристики | Значение |
| Электрические характеристики для переключателя вспомогательного тока по DIN EN 60947-5-1 | Расчетное рабочее напряжение AC 400 В Потребительская категория AC-15 2 A 250 В AC-15 2 A 400 В DC-13 0,15 A 250 В Напряжение развязки 400 В |
| Момент затяжки крепежных винтов | 0,6 Нм |
| Электрическая нагрузка на позолоченные контакты | Напряжение: мин. 5 В/макс. 30 В Ток: мин. 4 мА/макс. 400 мA - Значение напряжения и тока не должно превышать 0,12 ВА - В случае переменного тока эти значения следует интерпретировать как амплитуду |

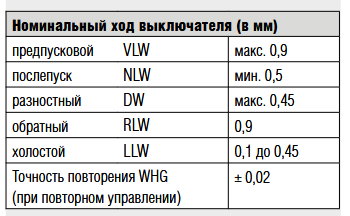

| Ход выключателя |
|
| Ширина размыкания контактов | 2 x ≥ 0,3 мм |
| Электрическое подключение | Встроенный выключатель Концевой выключатель |
| Коммутационный элемент | щелчковые комм. элементы (двойное размыкание) в исполнении разм., замык., перем. размыкающие и замыкающие имеют одинаковое напряжение |
| Материал контактов | Серебряные или позолоченые контакты (в принципе, все комм. элементы имеют защитное золочение) |

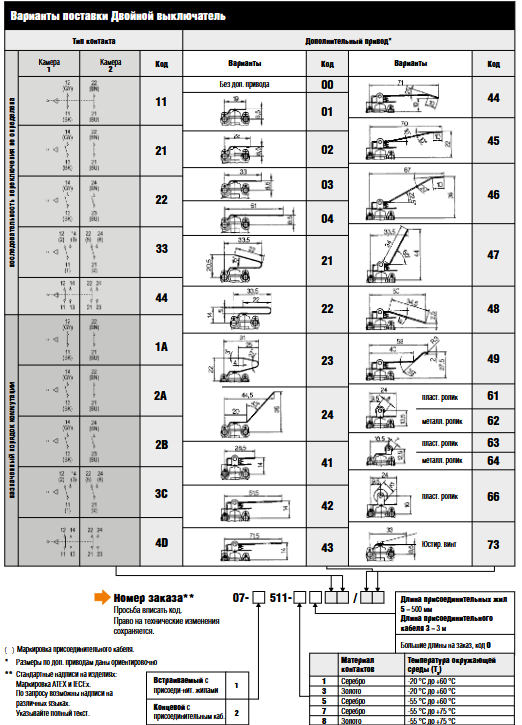

| Двойной выключатель (Варианты) | - одновременная коммутация: камеры 1 и 2 коммутируют примерно одновременно - назначенный порядок коммутации: камера 1 коммутирует механически надежнее от 0,03 до 0,3 мм камеры 2 |
| Вес | - встраиваемый с 500 мм жил: одинарный 35 г, двойной 70 г - концевой с 3 м кабеля: одинарный 210 г, двойной 415 г |
| Материал корпуса | Пластик (термопластик) |
| Толкатель/Доп. привод | Нержавеющая сталь |
