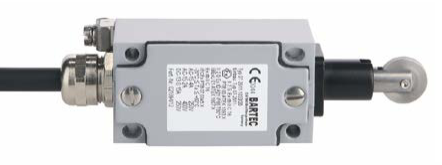

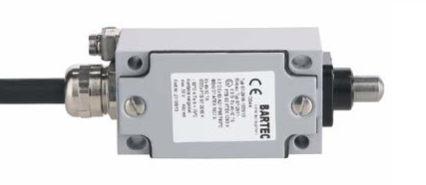

Встроенные концевые выключатели Bartec тип 07-291_/07-2511

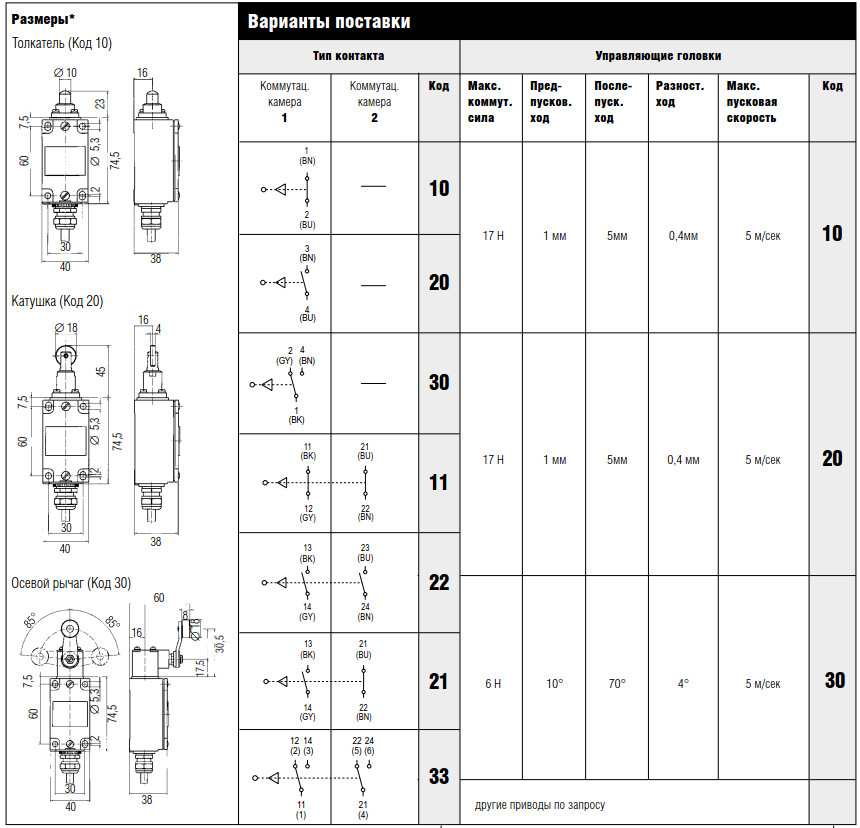

Позиционные переключатели Bartec Ex d тип 07-291_/07-2511 разработаны согласно DIN EN 50041, что определяет его крепежные размеры (30 x 60 мм), варианты коммутации и габариты. Это обеспечивает прямую совместимость с переключателями, соответствующими данному стандарту. Конструкция включает пружинный контакт с возможностью выбора различных коммутирующих элементов, в частности, встроенный микровыключатель типа 07-2511. Для реализации множества пусковых функций предусмотрены сменные управляющие кнопки, которые могут быть ориентированы в 4 различных положениях путем поворота на 90° после откручивания четырех винтов. Для коммутации малых токов и напряжений применяются позолоченные контакты. Стандартная длина присоединительного кабеля составляет 3 метра. Для интеграции позиционных переключателей Ex в опасных зонах BARTEC предлагает обширную линейку распределительных коробок Ex из полиэстера и алюминия.
Взрывозащита
Маркировка
Встроенный концевой выключатель
типа 07-2511
ATEX II 2G Ex d IIC T6 Gb
II 2D Ex tD A21 IP 66 T80 °C
Сертификат испытаний
Газ: PTB 00 ATEX 1093 X
Пыль: IBExU 01 ATEX 1007 X
IECEx Ex d IIC T6 Gb
Сертификат испытаний
IECEx PTB 07.0045 X
Температура использования
От -50 °C до +100 °C
в зависимости от типа и используемых
материалов
Температура окружающей среды
T6 макс. до +75 °C
в зависимости от расчетного тока
Тип защиты (согласно IEC/EN 60529)
IP 66
Технические характеристики концевых выключателей Bartec тип 07-2511
| Характеристики | Значение |
| Макс. частота коммутации | 1 000 переключений в час |
| Механическая износостойкость | >2 x 106 циклов зависит от угла и скорости пуска |
| Электрическая износостойкость | В зависимости от нагрузки |
| Электрическое подключение | Провод 0,75 мм2 HO5VV-F/A05VV-F/ BETAflam |
| Материал корпуса | Алюминий |
