Датчик границы Bartec для зон 1+2 и 21+22
Датчики предельного значения Bartec (серия 07-31..-…/…) интегрируются с пневматическими приводами на арматуре для мониторинга ее конечных положений ("Откр. / Закр."). Обратная сигнализация осуществляется посредством концевых выключателей (до 6 шт.) с классом взрывозащиты Ex d или 6 бесконтактных инициаторов по NAMUR с классом взрывозащиты Ex i.
Для искробезопасных бесконтактных инициаторов предусмотрены опции шлицевого или V3-исполнения. Корпуса датчиков доступны в вариантах из полиэстера, алюминия или нержавеющей стали. Металлические исполнения, в зависимости от внутренней комплектации, допускают эксплуатацию при температурах до -60 °C.
Для механической совместимости с пневматическими приводами предусмотрены 4 типа консолей, соответствующих VDI/VDE 3845. Датчики предельного значения BARTEC пригодны для использования во взрывоопасных зонах 1 и 2 (подгруппы IIA, IIB, IIC, температурный класс T5/T6), а также в зонах 21 и 22 (с учетом подтвержденной максимальной температуры поверхности).
Взрывозащита
Макс. маркировка зависит от встроенных элементов
II 2G Ex e d mb ia или ib IIC T6 или T5 Gb
II 2D Ex tb IIIC T90 °C Db
Сертификат испытаний IBExU02ATEX1126
IECEx IBE 13.0038
Допуст. температура окр. среды
-60 °C до +70 °C
Варианты поставки стандартных датчиков предельного значения Bartec
| Номер рисунка | Тип корпуса и кронштейна | Размер кронштейна,мм | Номер заказа |
| корпус алюминиевый черный (2290х120х90 мм) | для зон 1+2 и 21+22 | ||
| Ex e d m / рис.1 | Кронштейн VDI/VDE 3845 | 130х50х75 | 07-31A1-2209/9005 |
| -//- | -//- | 130х30х55 | 07-31A1-2209/9004 |
| -//- | -//- | 80х30х55 | 07-31A1-2209/9003 |
| -//- | -//- | 80х20х45 | 07-31A1-2209/9002 |
| -//- | Установочные размеры DIN EN ISO 5211 F05 | без консоли | 07-31A1-2209/9001 |
| корпус из полиэстра черный (220х120х90 мм) | для зон 1+2 и 21+22 | ||
| Ex e d m / рис.1 | Кронштейн VDI/VDE 3845 | 130х50х75 | 07-31B1-2209/9004 |
| -//- | -//- | 130х30х55 | 07-31B1-2209/9003 |
| -//- | -//- | 80х30х55 | 07-31B1-2209/9002 |
| -//- | -//- | 80х20х45 | 07-31B1-2209/9001 |
| -//- | Установочные размеры DIN EN ISO 5211 F05 | без консоли | 07-31B1-2209/9007 |
| корпус из полиэстра черный (110х75х55 мм) | для зон 1+2 и 21+22 | ||
| Ex e d m / рис.2 | Кронштейн VDI/VDE 3845 | 130х50х75 | 07-31B1-1105/9005 |
| -//- | -//- | 130х30х55 | 07-31B1-1105/9004 |
| -//- | -//- | 80х30х55 | 07-31B1-1105/9003 |
| -//- | -//- | 80х20х45 | 07-31B1-1105/9002 |
| -//- | Установочные размеры DIN EN ISO 5211 F05 | без консоли | 07-31B1-1105/9001 |
| корпус из нержавеющей стали (150х150х80 мм) | для зон 1+2 и 21+22 | ||
| Ex e d m / рис.3 | Кронштейн VDI/VDE 3845 | 130х50х75 | 07-31D1-1508/9003 |
| -//- | -//- | 130х30х55 | 07-31D1-1508/9004 |
| -//- | -//- | 80х30х55 | 07-31D1-1508/9005 |
| -//- | -//- | 80х20х45 | 07-31D1-1508/9006 |
| -//- | Установочные размеры DIN EN ISO 5211 F05 | без консоли | 07-31D1-1508/9002 |

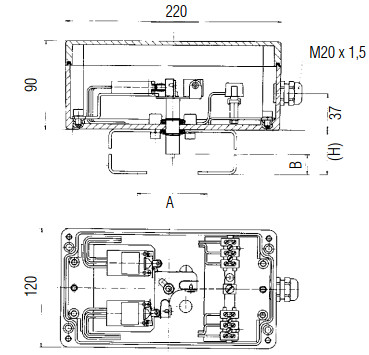

Рис.1
Корпус aлюминиевый 220 x 120 x 90 мм
Корпус из полиэстера 220 x 120 x 90 мм
Компоненты:
- 2 микровыключателя
- маркировка Ex e d IIC
- коммутационная функция - переключающий
- подключение кабеля производится посредством клеммных колодок Ех e
- для кабельного ввода предназначено винтовое кабельное соединение Ех e M20 x 1,5 (6 …12).
- при исполнении корпуса размером 220 x 120 x 90 мм возможна опция с дополнительными клеммами и резьбовыми соединениями для подключения магнитного клапана.

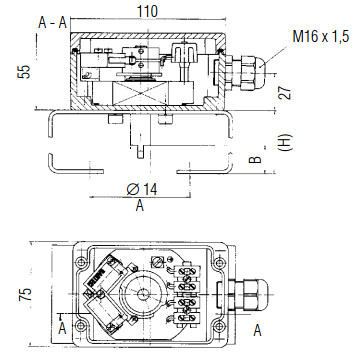

Рис.2
Корпус из полиэстера 110 x 75 x 55 мм
Компоненты:
- 2 микровыключателя
- маркировка Ex e d IIC
- коммутационная функция - замыкающий
- подключение кабеля производится посредством клеммных колодок Ех e
- для кабельного ввода предназначено винтовое кабельное соединение Ех e M16 x 1,5 (5 …10)

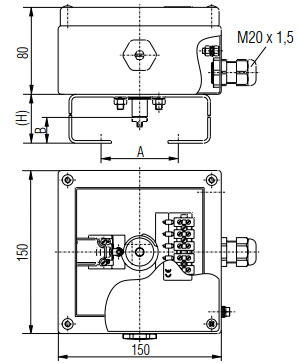

Рис.3
Компоненты :
- 2 микровыключателя
- маркировка Ex e d IIC
- коммутационная функция переключающий
- подключение кабеля производится посредством клеммных колодок Ех e.
- для кабельного ввода предназначено винтовое кабельное соединение Ех e M20 x 1,5 (6 …1.
